2.3.2 Schalttafeleinbau des Geräts
Für den Schalttafeleinbau kann der RUGGEDCOM RS930L mit Adaptern für die
Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Gehäuses sind.
Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
RUGGEDCOM RS930L
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1034-12
1
DIN-Schiene
1
Adapter für DIN-Schiene
2

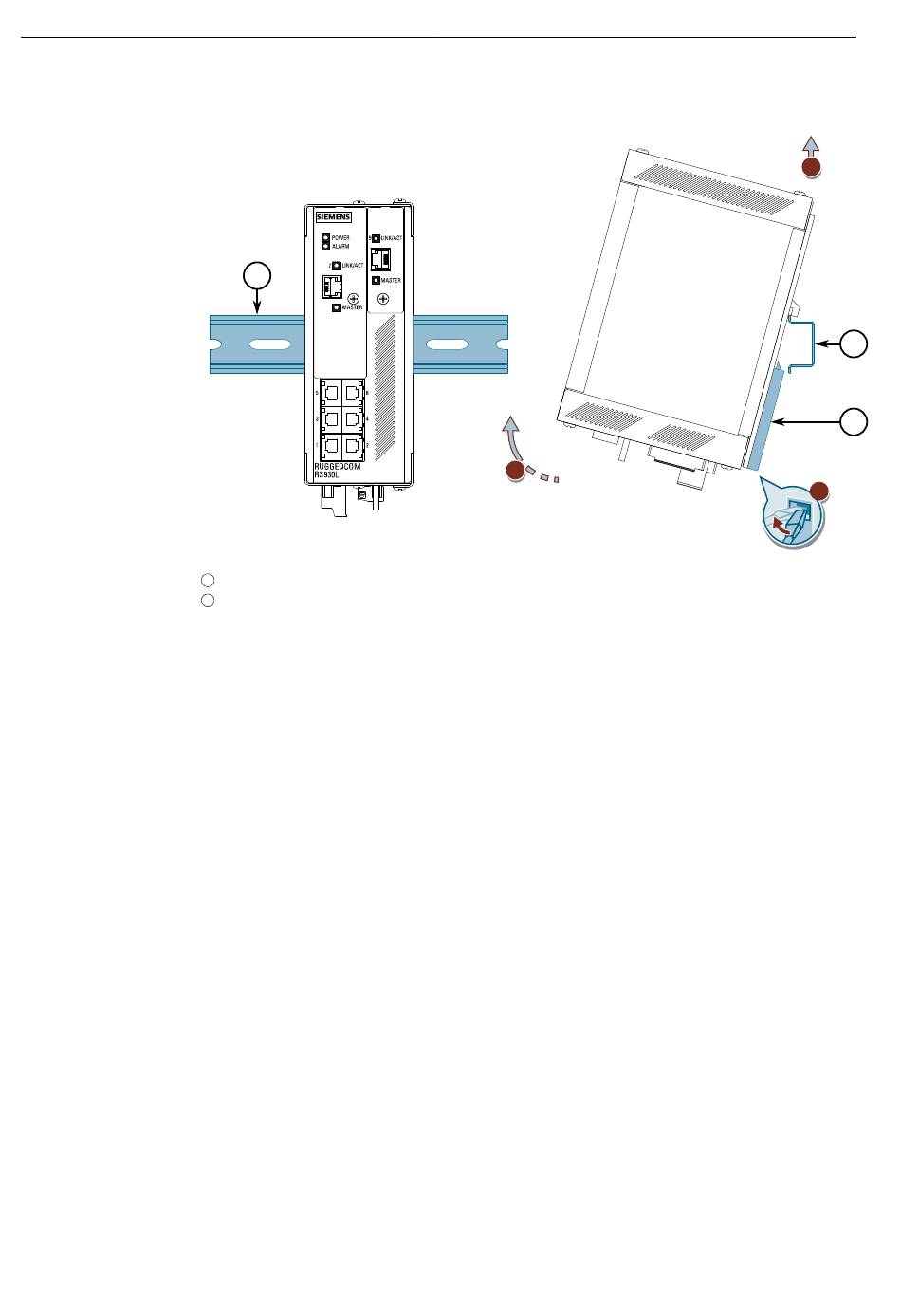

Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene
Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg.
Nehmen Sie das Gerät von der DIN-Schiene ab.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät
eingebaut werden soll.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
Installieren des Geräts
2.3.2 Schalttafeleinbau des Geräts
2
3
1
2
1
11
