BESCHREIBUNG
1
Der EU-R-8 LED-Raumregler ist für die Steuerung des Heizgeräts
konzipiert. Er arbeitet mit Zonenreglern zusammen und kommuniziert mit
ihnen kabellos.
Der Regler hat die Aufgabe, die Solltemperatur im Raum zu halten, indem
er ein Signal an das Heizgerät mit der Information über das Erreichen der
Solltemperatur auf den gewünschten Wert sendet.
Die aktuelle Temperatur wird ständig auf dem Display angezeigt. Durch
Drücken der zentralen Menütaste
auf die aktuelle Uhrzeit oder Luftfeuchtigkeit umgestellt werden.
„---" auf dem Bildschirm weist auf einen fehlerhaften Sensor hin.
Vom Regler aus ist es möglich, die Solltemperatur in einer Zone dauerhaft
oder zeitlich begrenzt zu verändern.
Ausstattung des Reglers:
•
eingebauter Temperatursensor (zusätzlicher Sensor kann registriert
werden)
•
Luftfeuchtigkeitssensor
•
Fußbodensensor (optional)

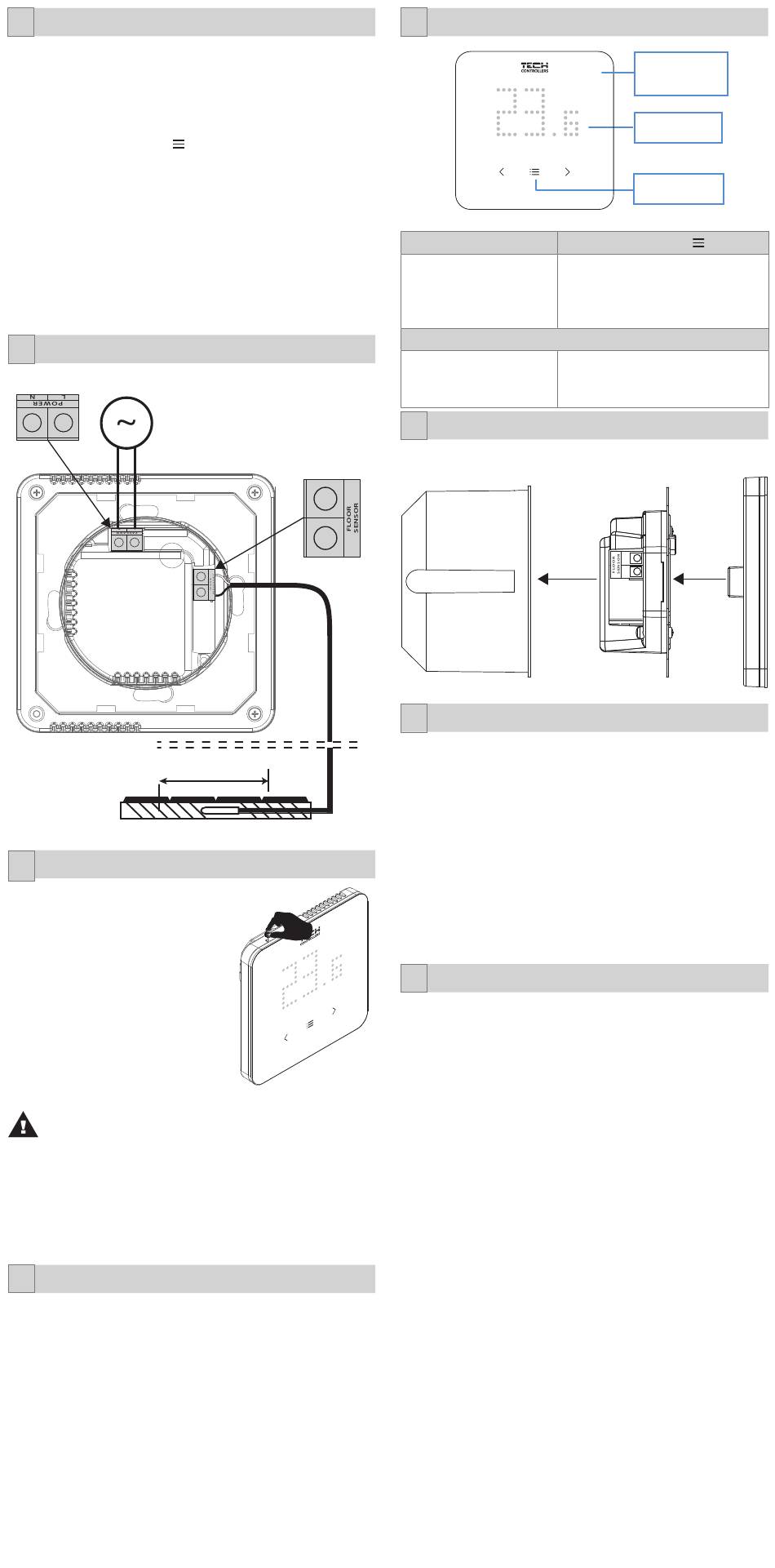

MONTAGE
3
Anschlussplan für Stromversorgung und Fußbodensensor:
N
L
REGISTRIERUNG DES REGLERS
5
Der
Raumregler
muss
bestimmten
Zone
registriert
Wählen im Hauptmenü des Reglers Zonen
> Registrierung > Raumsensor > Funk
Installationsmenü
oder
Registrierung > Raumsensor > Funk:
1. Kurzes Drücken der Registrierungstaste
auf dem Steuergerät
oder
2. im Regler-Menü die Funktion Nr. 7
Registrierung wählen und die Menütaste
drücken.
Nachdem
der
Registrierungsvorgang
korrekt durchgeführt wurde, erscheint auf
dem Display des Hauptsteuergerätes eine
entsprechende Meldung, und auf dem Display
des Reglers wird Registriert angezeigt,
oder bei nicht erfolgreicher Registrierung
Registrierung nicht erfolgreich.
HINWEIS
•
Einer Zone kann nur ein Raumregler zugewiesen werden.
•
Der Regler kann als Fußbodensensor fungieren. Dazu muss der NTC-
Sensor an den Regler angeschlossen werden, die Funktion Zonen >
Fußbodenheizung > Fußbodensensor in der Zone im Hauptregler
gewählt
und
durch
(der zweite Klick, wenn die Registrierungsanimation erscheint)
registriert werden. Der Regler zeigt eine entsprechende Meldung
an, ob die Registrierung erfolgreich war.
SOLLTEMPERATUR
7
Auf dem Temperaturbildschirm kann der Sollwert mit den Tasten <>
geändert werden. Nach dem Bestätigen mit der Menü-Taste erscheinen
die Optionen für die Zeiteinstellung:
- 0-24H (für einen bestimmten Zeitraum) - Taste <> drücken, bis die
gewünschte Anzahl von Stunden für die eingestellte Solltemperatur
angezeigt wird, z.B: 1h (die Solltemperatur ist für 1 Stunde gültig
und danach gilt die vorher gewählte Einstellung: Zeitplan oder feste
Temperatur Con). Die Auswahl von „0H" bedeutet die Rückkehr zum zuvor
gewählten Sollwert (Zeitplan oder konstante Temperatur CON). Die Menü-
Taste drücken, um die Einstellung zu bestätigen.
- CON (dauerhaft) - die Taste > drücken, bis CON angezeigt wird
(die eingestellte Solltemperatur gilt dauerhaft, unabhängig von den
Zeitplaneinstellungen). Die Menü-Taste drücken, um die Einstellung zu
bestätigen.
- OFF (Zeitplan-Sollwert AUS) - Taste < drücken, bis AUS angezeigt wird
(es gilt die Solltemperatur, die sich aus den Einstellungen des Wochenplans
ergibt). Die Menü-Taste drücken, um die Einstellung zu bestätigen.
kann die Anzeige der Raumtemperatur
230V
100cm
in
einer
werden.
>
Zonen
>
Doppelklick
auf
die
Registrierungstaste
BEDIENUNG DES REGLERS
2
LED-Anzeige
aktuelle Temperatur, Uhrzeit
(nach Anmeldung am
Hauptsteuergerät),
Luftfeuchtigkeit
- Änderung der
Solltemperatur (Bildschirm
„Aktuelle Temperatur")
4
Montage der Einzelteile des Reglers:
6
Registrierungsregeln:
- Ein registrierter Regler kann über den Hauptregler gelöscht oder
deaktiviert werden, indem die Option „Aktiviert" im Untermenü der
jeweiligen Zone deaktiviert wird.
- Der Versuch, einen Regler in einer Zone zu registrieren, in der bereits ein
anderer Regler registriert ist, führt zur Abmeldung des ersten Reglers und
zur Registrierung des zweiten Reglers.
- Der Versuch, einen Regler zu registrieren, der bereits in einer anderen
Zone registriert ist, hebt die Registrierung in der ersten Zone auf und
registriert ihn in der neuen Zone.
Für jeden Raumregler, der einer bestimmten Zone zugeordnet ist, kann
eine eigene Solltemperatur und ein eigener Wochenplan eingestellt werden.
Diese Einstellungen können sowohl im Hauptreglermenü als auch in der
Applikation emodul.eu geändert werden (nach Verwendung des Moduls).
MENÜFUNKTIONEN
8
Gedrückthalten der Menütaste - Aufrufen des Steuerungsmenüs.
Mit den Tasten < > kann zwischen den einzelnen Menüfunktionen
gewechselt werden.
Drücken der Menütaste - Bestätigen der Einstellungen.
1. Sensor - Die Menü - und Registrierungstaste drücken, um
einen zusätzlichen kabellosen Sensor zu registrieren, dann kurz die
Registrierungstaste am Sensor drücken. Das Steuergerät zeigt eine
entsprechende Meldung an, ob die Anmeldung erfolgreich war. Sobald der
Sensor registriert wurde, erscheinen Optionen zum Anzeigen des Batterie-
und Signalpegels sowie die Option zum Löschen des Sensors.
2. Calibration (Kalibrierung) - die Menü - Taste drücken, um die
Sensorkalibrierung anzuzeigen
3. Lock (Sperre) - die Menü-Taste drücken und JA/NEIN wählen, um
die Tastensperre zu aktivieren/deaktivieren. Durch Drücken der Menütaste
wird
die
Einstellung
bestätigt.
gleichzeitig die Tasten < > gedrückt halten, bis die Temperatur oder
Luftfeuchtigkeit erscheint.
4. Screen (Bildschirm) - die Menütaste drücken, um den Bildschirm an
die eigenen Bedürfnisse anzupassen
Backlight (Hintergrundbeleuchtung):
- Automatic mode (Automatischer Modus) - der Regler verfügt über
einen eingebauten Lichtintensitätssensor, der die Hintergrundbeleuchtung
automatisch anpasst
- Constant mode (Fester Modus) - die Hintergrundbeleuchtung kann
manuell eingestellt werden
Animationen
(YES/NO)
Hauptbildschirm zu aktivieren/deaktivieren
5. Factory settings (Werkseinstellungen) - Menü-Taste drücken
und JA wählen, um die Werkseinstellungen wiederherzustellen. Zur
Bestätigung der Einstellung die Menütaste drücken.
Nach der Wiederherstellung der Werkseinstellungen ist es erforderlich,
den Regler erneut am Hauptsteuergerät zu registrieren.
6. Language (Sprachauswahl) - die Menütaste drücken und die
Sprachversion auswählen.
7. Registration (Registrierung) - Registrierung des Reglers in der
Hauptsteuerung. Die Funktion Registrierung in der Hauptsteuerung
und dann die Funktion Registrierung in der Steuerung wählen und die
Menütaste drücken. Der Regler und das Steuergerät zeigen eine Meldung
an, ob die Registrierung erfolgreich war.
8. Service menu (Servicemenü) - diese Funktion ist nur für autorisierte
Personen zugänglich und durch einen Code geschützt.
9. Version - die Menütaste drücken, um die Versionsnummer der
Software anzuzeigen. Diese Nummer wird bei der Kontaktaufnahme mit
dem Service benötigt.
10. Exit (Beenden) - Die Menütaste drücken, um das Reglermenü zu
verlassen.
Lichtstärkesensor
LED-Anzeige
Menü-Taste
MENÜ-Taste
- Drücken - Wechsel der Vorschau
von
Raumtemperatur
zu
Luftfeuchtigkeit,
Bestätigung
Einstellungen
- Halten - Aufrufen des Menüs
Taste <>
- Wechsel zwischen den Menüfunktionen
- Entriegeln der Tasten (durch
gleichzeitiges Gedrückthalten beider
Tasten)
Um
die
Tastensperre
-
Möglichkeit,
Animationen
Zeit
oder
der
aufzuheben,
auf
dem
