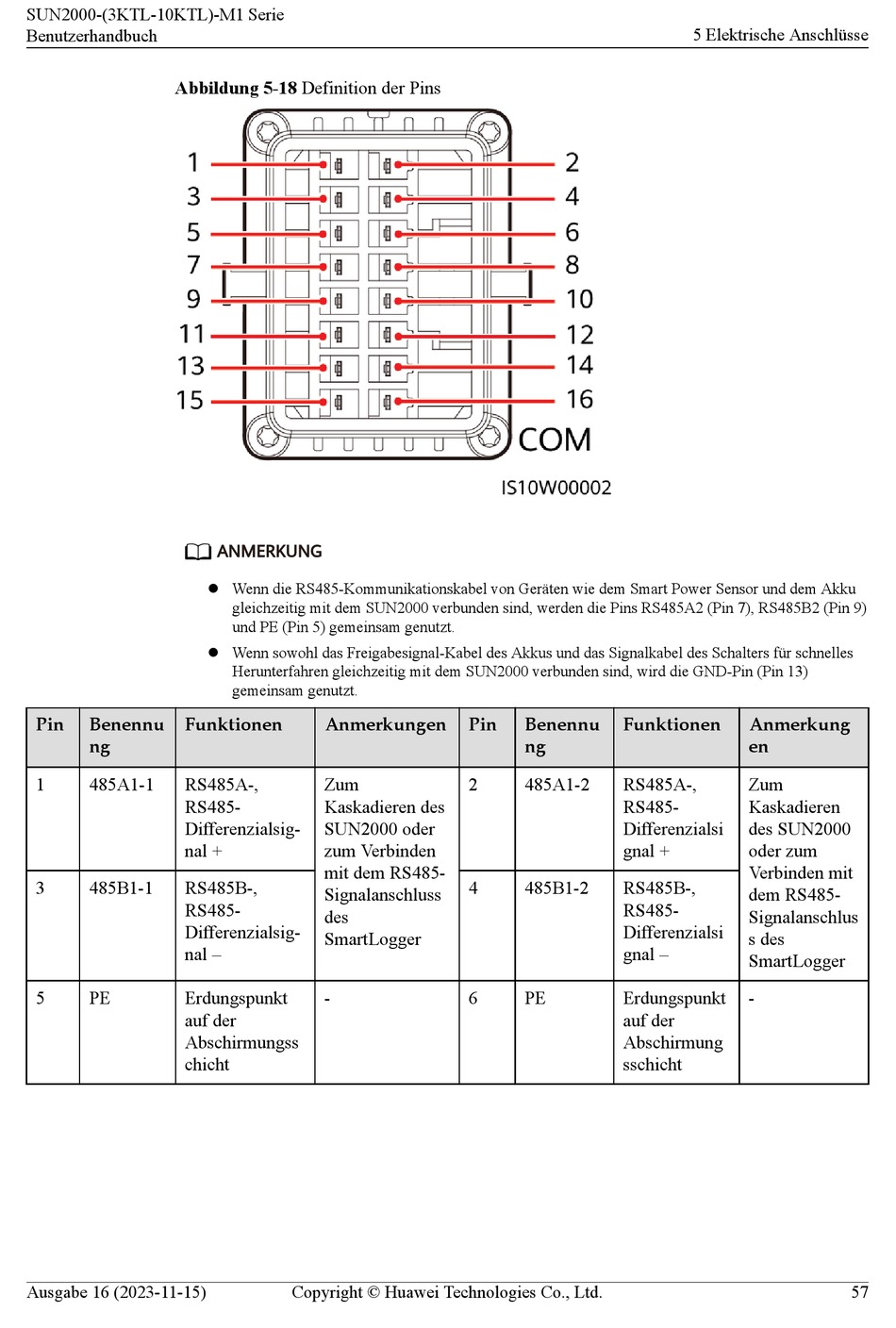

Abbildung 5-18 Definition der Pins
Pin
Benennu
Funktionen
ng
1
485A1-1
RS485A-,
RS485-
Differenzialsig-
nal +
3
485B1-1
RS485B-,
RS485-
Differenzialsig-
nal –
5
PE
Erdungspunkt
auf der
Abschirmungss
chicht
Ausgabe 16 (2023-11-15)
ANMERKUNG
l Wenn die RS485-Kommunikationskabel von Geräten wie dem Smart Power Sensor und dem Akku
gleichzeitig mit dem SUN2000 verbunden sind, werden die Pins RS485A2 (Pin 7), RS485B2 (Pin 9)
und PE (Pin 5) gemeinsam genutzt.
l Wenn sowohl das Freigabesignal-Kabel des Akkus und das Signalkabel des Schalters für schnelles
Herunterfahren gleichzeitig mit dem SUN2000 verbunden sind, wird die GND-Pin (Pin 13)
gemeinsam genutzt.
Anmerkungen
Zum
Kaskadieren des
SUN2000 oder
zum Verbinden
mit dem RS485-
Signalanschluss
des
SmartLogger
-
Copyright © Huawei Technologies Co., Ltd.
Pin
Benennu
Funktionen
ng
2
485A1-2
RS485A-,
RS485-
Differenzialsi
gnal +
4
485B1-2
RS485B-,
RS485-
Differenzialsi
gnal –
6
PE
Erdungspunkt
auf der
Abschirmung
sschicht
5 Elektrische Anschlüsse
Anmerkung
en
Zum
Kaskadieren
des SUN2000
oder zum
Verbinden mit
dem RS485-
Signalanschlus
s des
SmartLogger
-
57
