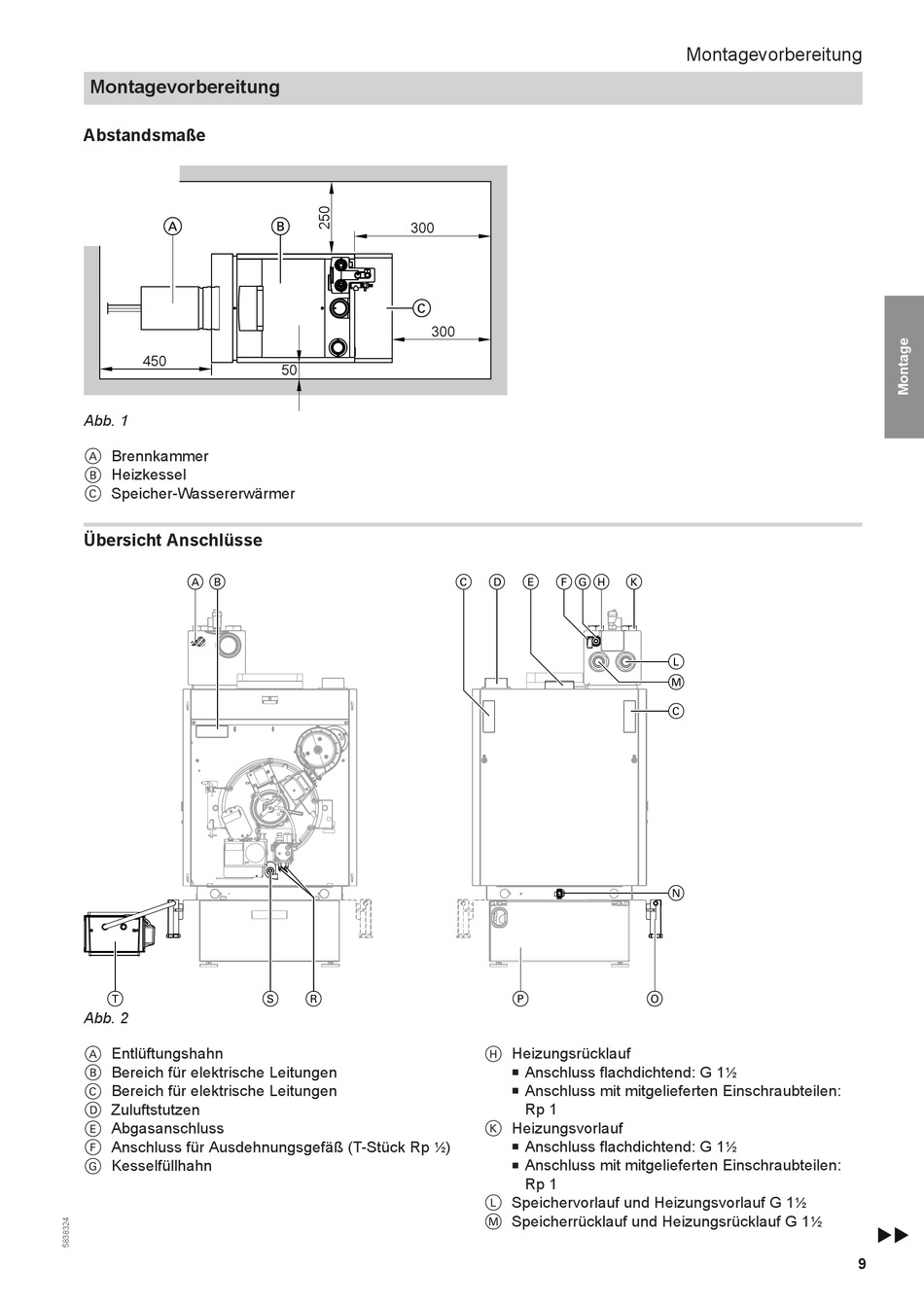

Montagevorbereitung
Abstandsmaße
450
Abb. 1
Brennkammer
A
Heizkessel
B
Speicher-Wassererwärmer
C
Übersicht Anschlüsse
A B
T
Abb. 2
Entlüftungshahn
A
Bereich für elektrische Leitungen
B
Bereich für elektrische Leitungen
C
Zuluftstutzen
D
Abgasanschluss
E
Anschluss für Ausdehnungsgefäß (T-Stück Rp
F
Kesselfüllhahn
G
300
300
50
S
R
½
C
D
E
F
G
H
P
Heizungsrücklauf
H
■
Anschluss flachdichtend: G 1
Anschluss mit mitgelieferten Einschraubteilen:
■
Rp 1
Heizungsvorlauf
K
Anschluss flachdichtend: G 1
)
■
Anschluss mit mitgelieferten Einschraubteilen:
■
Rp 1
Speichervorlauf und Heizungsvorlauf G 1
L
Speicherrücklauf und Heizungsrücklauf G 1
M
Montagevorbereitung
K
L
M
C
N
O
½
½
½
½
9
