Seite 4
Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 4241 4 / 22 www.gemu-group.com...
Seite 5

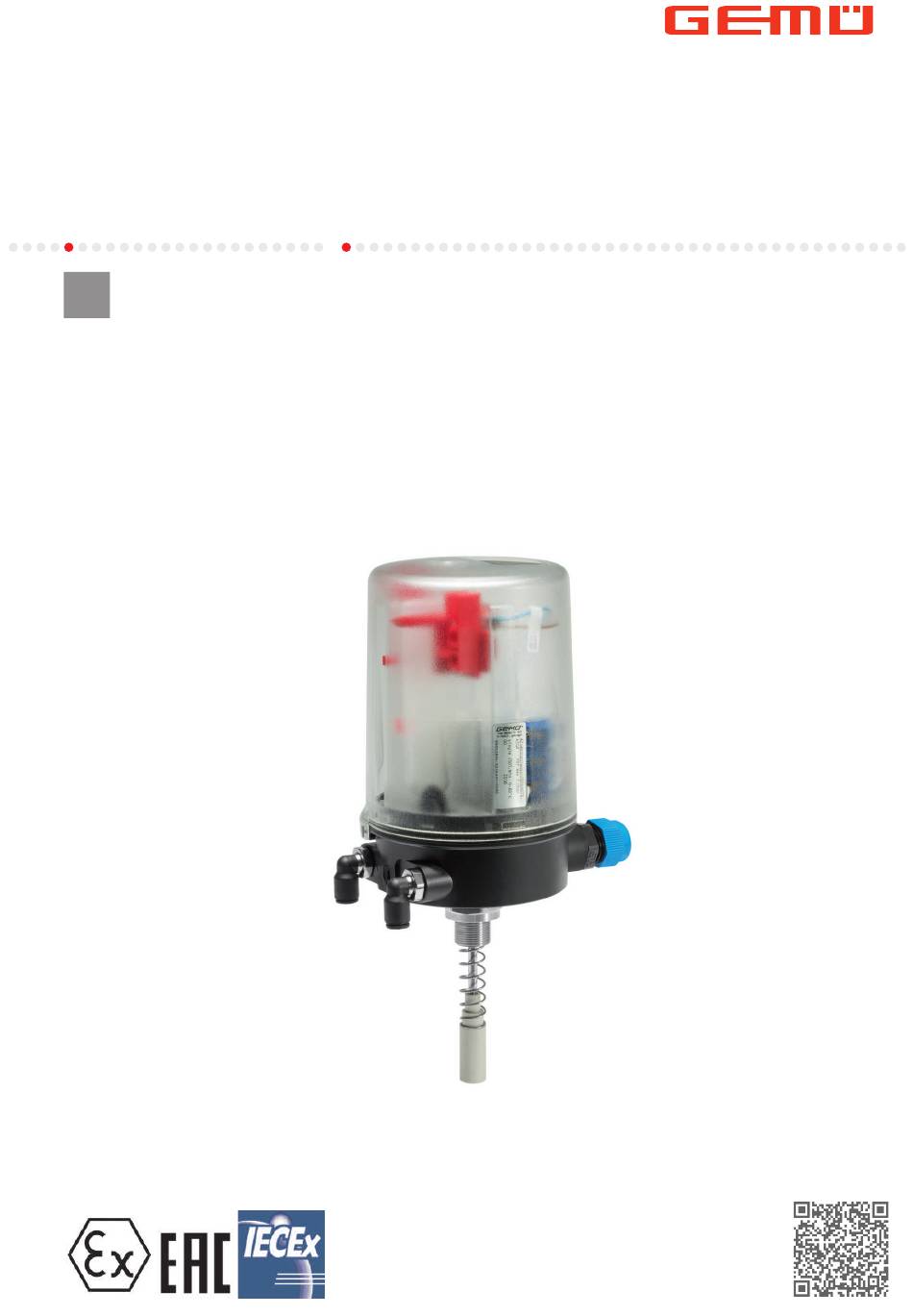

5. Sicherstellen, dass der Inhalt des Dokuments vom zustän- 3.2 Beschreibung digen Personal vollständig verstanden wird. 6. Verantwortungs- und Zuständigkeitsbereiche regeln. Die Ventilanschaltung GEMÜ 4241 ist für die Montage auf 7. Sicherheitsdatenblätter beachten. pneumatisch betätigte Linearantriebe geeignet. Die Position der Ventilspindel wird durch die spielfreie und kraftschlüssige 8.
Seite 6
über die Kommunikationsschnittstelle die Ventilposition ZU. 3.4 Typenschild Geräteversion Ausführung gemäß Bestelldaten gerätespezifische Daten Baujahr Artikelnummer Rückmeldenummer Seriennummer Der Herstellungsmonat ist unter der Rückmeldenummer ver- schlüsselt und kann bei GEMÜ erfragt werden. Das Produkt wurde in Deutschland hergestellt. GEMÜ 4241 6 / 22 www.gemu-group.com...
Seite 7
Besondere Bedingungen für die Verwendung 1. Die besonderen Bedingungen der verwendeten Ex Kompo- nenten sind zu beachten. 2. Das Gehäuse muss geschützt vor mechanischen Einflüs- sen installiert werden. 3. Staubschichten > 5 mm sind zu vermeiden. www.gemu-group.com 7 / 22 GEMÜ 4241...
Seite 8
(für IP67 oder geführte Abluft) 8 Schalter Näherungsschalter, 2-Draht, NAMUR P+F, NJ1,5-6,5-15-N-Y180094 9 Anschlussplan Anschlussklemmen NAMUR AUF/ZU Sensor 8 V NAMUR; Vorsteuerventil 24V DC 10 Weggeberausführung Potentiometer 75 mm Länge 11 Sonderausführung ATEX(2014/34/EU), IECEx GEMÜ 4241 8 / 22 www.gemu-group.com...
Seite 9
Zertifikat: IECEx IBE 19.0017 X 7.5 Mechanische Daten Einbaulage: beliebig Gewicht: 420 g Schutzart: IP 65 nach EN 60529 IP 67 nach EN 60529, wird bei geführter Abluft erreicht Hub: 5 bis 75 mm www.gemu-group.com 9 / 22 GEMÜ 4241...
Seite 10
Ci = 30 nF 7.7.2 Vorsteuerventil Vorsteuerventil, Code N1: Ui = 30 V Ii = 330 mA Li vernachlässigbar Ci vernachlässigbar Vorsteuerventil, Code N2: Ui = 30 V Ii = 330 mA Li vernachlässigbar Ci vernachlässigbar GEMÜ 4241 10 / 22 www.gemu-group.com...
Seite 11
8 Abmessungen 8 Abmessungen Ø 90 Vierkant SW 24 86,5 Maße in mm www.gemu-group.com 11 / 22 GEMÜ 4241...
Seite 12
IP20 und höher oder außerhalb des Ex-Bereichs anschlie- ßen 10.1 Montagevorbereitung des Ventils (Linearantrieb) 1. Antrieb A in Grundstellung (Antrieb entlüftet) bringen. 2. Optische Stellungsanzeige 2 und / oder Abdeckkappe 1 vom Antriebsoberteil entfernen. GEMÜ 4241 12 / 22 www.gemu-group.com...
Seite 13
▶ Beinhaltet die Druckscheibe keinen Einstich für ein Dicht- element ist dieses bereits in einem dafür vorgesehenen Einstich an der Adaptionsöffnung des Antriebskopfes ein- gelegt (z.B GEMÜ 687 in Steuerfunktion Federkraft geöff- net - Code 2). www.gemu-group.com 13 / 22 GEMÜ 4241...
Seite 14
3. Gewindeadapter 3 bis zum Anschlag in die Antriebsöff- nung einschrauben und festziehen. Antriebsspindel Weggeber 1) nur bei Ventilen mit Steuerfunktion NO und DA verfügbar. 2) nur bei erforderlichen Anbausätzen beiliegend. Die Ausführung ist ventilabhängig. GEMÜ 4241 14 / 22 www.gemu-group.com...
Seite 15
7. Rote Hebel 3 loslassen. 11. Rote Hebel 5 loslassen. ð Schalter 4 rastet ein. ð Schalter 6 rastet ein. ð Obere Schaltposition ist ð Untere Schaltposition eingestellt. ist eingestellt. 12. Elektrischen Anschluss durchführen (siehe 'Elektrischer Anschluss', Seite 17). www.gemu-group.com 15 / 22 GEMÜ 4241...
Seite 16
2) nur relevant für Abluftführung und/oder Erhöhung der Schutzart 11.2 Standard, doppeltwirkend Bezeichnung Anschluss- schluss größe Versorgungsluftanschluss P G 1/8 Arbeitsanschluss für Prozessventil G 1/8 Entlüftungsanschluss R mit Schall- G 1/8 dämpfer (integrierte Gehäuseentlüf- tung) GEMÜ 4241 16 / 22 www.gemu-group.com...
Seite 17
4. Einzeladern entsprechend ablängen um unnötig lange Ka- belschleifen zu vermeiden. 5. Einzeladern mit Aderendhülsen verpressen. 6. Einzeladern gemäß Anschlussplan an Anschlussklemmen anschließen. Für elektrischen Anschluss (M12-Stecker) empfehlen wir die M12-Steckverbindungen für den Ex-Bereich der Firma IFM, Baureihe ENC**A. www.gemu-group.com 17 / 22 GEMÜ 4241...
Seite 18
Anschlussplan, Code N2 12.4.1 Anschlussplan AUF ZU S1 S2 12 V DC Signalname L+, Schalter S1 AUF L-, Schalter S1 AUF GND, Steuereingang L+, Schalter S2 ZU L-, Schalter S2 ZU 12 V DC Steuereingang GEMÜ 4241 18 / 22 www.gemu-group.com...
Seite 19
Deckel lässt sich Dichtring falsch ein- Dichtring korrekt nicht aufstecken gelegt einlegen Dichtring beschä- Dichtring austau- digt schen Kabel ragen über Kabelverlegung prü- den Rand des Un- fen, ggf. Kabel ein- terteils kürzen www.gemu-group.com 19 / 22 GEMÜ 4241...
Seite 20
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ 4241 20 / 22 www.gemu-group.com...
Seite 21
Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Anforderungen der Richtlinie 2014/34/EU zur bestimmungsgemäßen Verwen- dung in explosionsgefährdeten Bereichen erfüllt. Benennung des Produktes: Ventilanschaltung GEMÜ 4241 Explosionsschutzkennung: Gas: II 2G Ex ib IIB T4 Gb Staub: II 2D Ex ib IIIC T120°C Db EU-Baumusterprüfbescheinigung: IBExU17ATEX 1160 X...
