Spectral PC 1800Z IP
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Spectral vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 17 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Spectrals verwenden.
Daher sollte die DMX-Adresse des ersten Spectrals 1(001) sein; die DMX-Adresse des zweiten Spectrals
sollte 1+17=18 (018) sein; die DMX-Adresse des dritten Spectrals sollte 18+17=35 (035) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Spectral korrekt angesteuert
werden kann. Wenn zwei oder mehreren Spectrals ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Spectrals eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
steuern.
Hinweis: Beim Einschalten erkennt der Spectral automatisch, ob er DMX-512-Daten empfängt.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den richtigen Eingang angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 20 Sekunden
Wenn 20 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie eine der folgenden Tasten, um das Display zu aktivieren: MENU, ENTER, UP oder DOWN
Das Display wird nun wieder aktiviert.
Bestellnummer: 43553

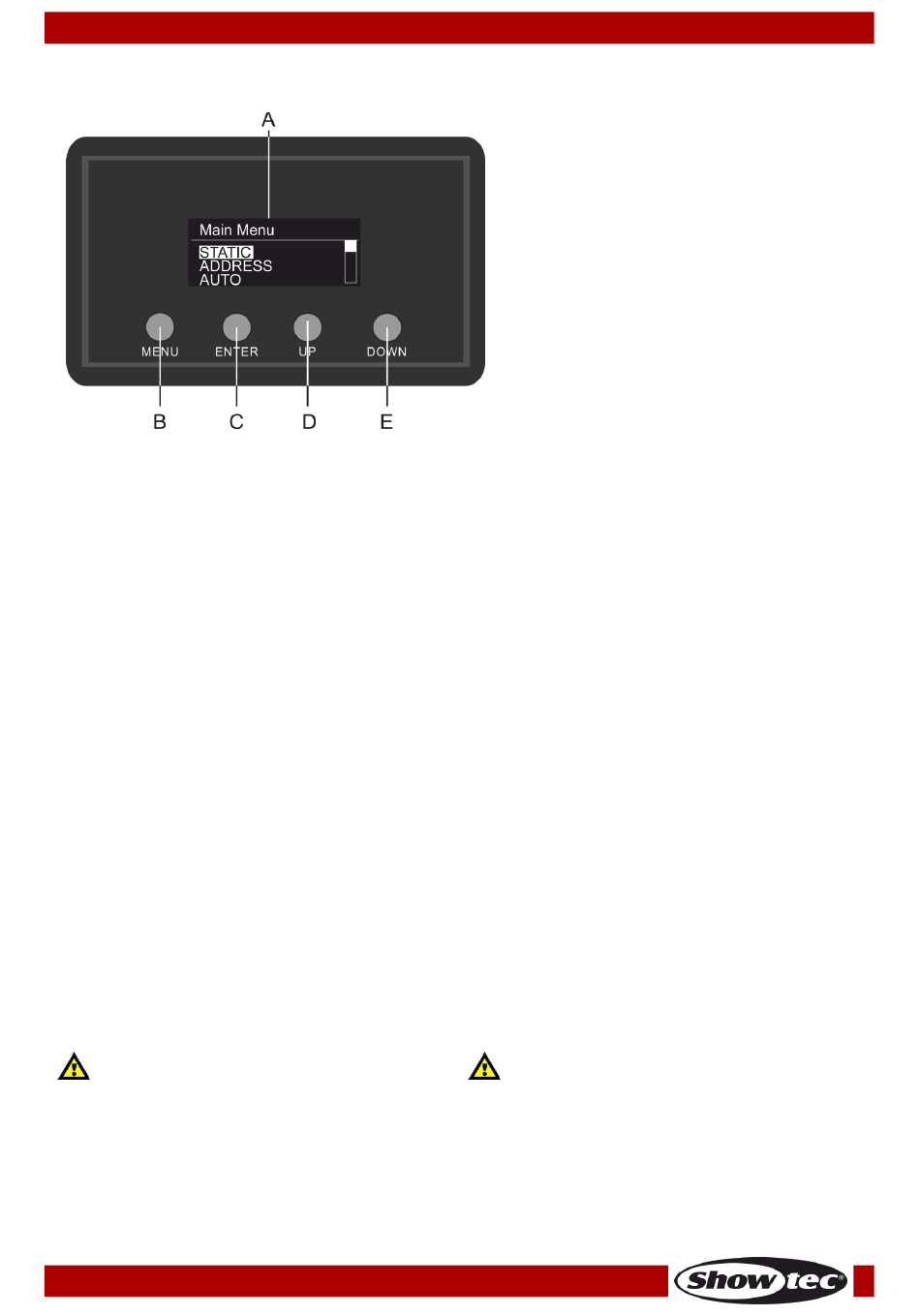

A) LCD-Display
B)
MENU-Taste
C) ENTER-Taste
D) UP-Taste
E)
DOWN
14
Abb. 05
