Busch-free@home
4.4.3
Aktor für Heizen und Kühlen, Ventil für Heizen und Kühlen
Diese Funktion ist auszuwählen, falls ein Heizsystem eingesetzt wird, bei wel-
chem der gleiche Kreislauf, z.B. saisonal abhängig, zum Heizen bzw. Kühlen
verwendet wird. Die jeweilige Regelung für Heizen bzw. Kühlen und die Stellung
des Ventils erfolgt automatisch, sobald der Raumtemperaturregler mit dem Hei-
zungsaktor verbunden wurde. Die Auswahl der Stellgröße für Heizen oder Kühlen
erfolgt z.B. durch Umschalten eines Schalters, der über einen Binäreingang im
Menü "Verknüpfung" im Hauptmenü des System Access Point mit dem Hei-
zungsaktor zu verknüpfen ist. Alternativ kann ein binärer Ausgang des zugehöri-
gen thermischen Systems (falls vorhanden) verwendet werden.

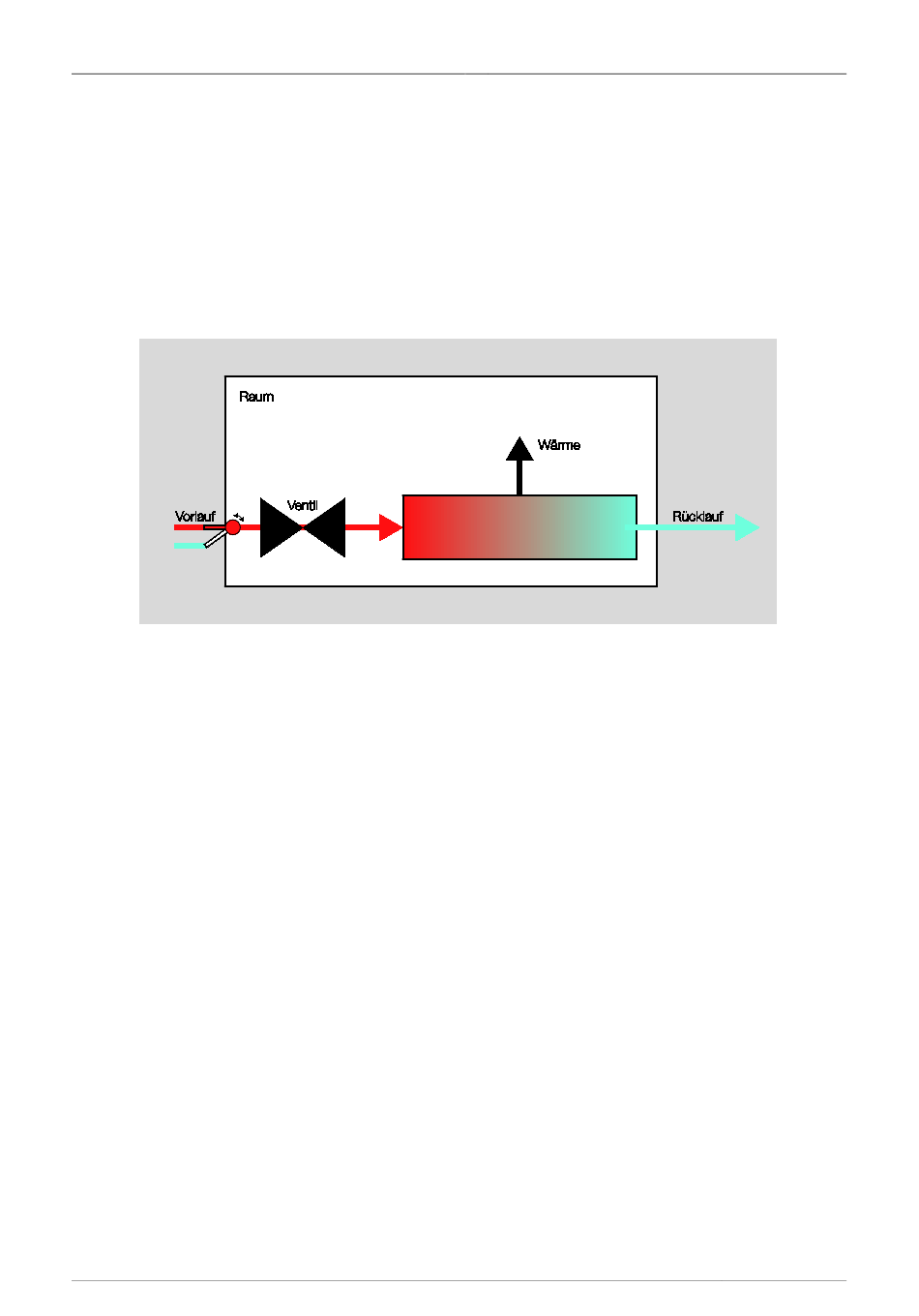

Abb. 4: Ventil im Vorlauf eines Heiz-/Kühlkreislaufs
4.4.4
Regelung mehrerer Heiz- oder Kühlkreisläufe
Die Regelung mehrerer Heiz- oder Kühlkreisläufe wird z.B. bei der Regelung
mehrerer Heizkörper in einem Raum notwendig. In diesem Fall ist jeder
Heizkörper mit einem thermischen Stellantrieb zu versehen. Die Stellantriebe
sind entweder an einem einzigen Kanal des Heizungsaktors (der maximale
Nennstrom ist zu berücksichtigen) oder an mehreren Kanälen anzuschließen. Die
Kanäle sind als "Ventil für Heizen" in den Parametereinstellungen des
Heizungsaktors im System Access Point zu konfigurieren. Im Menü
"Verknüpfung" im Hauptmenü des System Access Point ist der zugehörige
Raumtemperaturregler mit allen Kanälen zu verknüpfen, an denen die
Stellantriebe angeschlossen sind. Die Regelung erfolgt automatisch nach der
Verknüpfung im Menü "Verknüpfung".
Das Vorgehen ist analog für Kühlsysteme anzuwenden, mit dem Unterschied,
dass die jeweiligen Kanäle als "Ventil für Kühlen" konfiguriert werden müssen.
Technisches Handbuch 2CDC 550 004 D0101
®
Produktbeschreibung
│11
