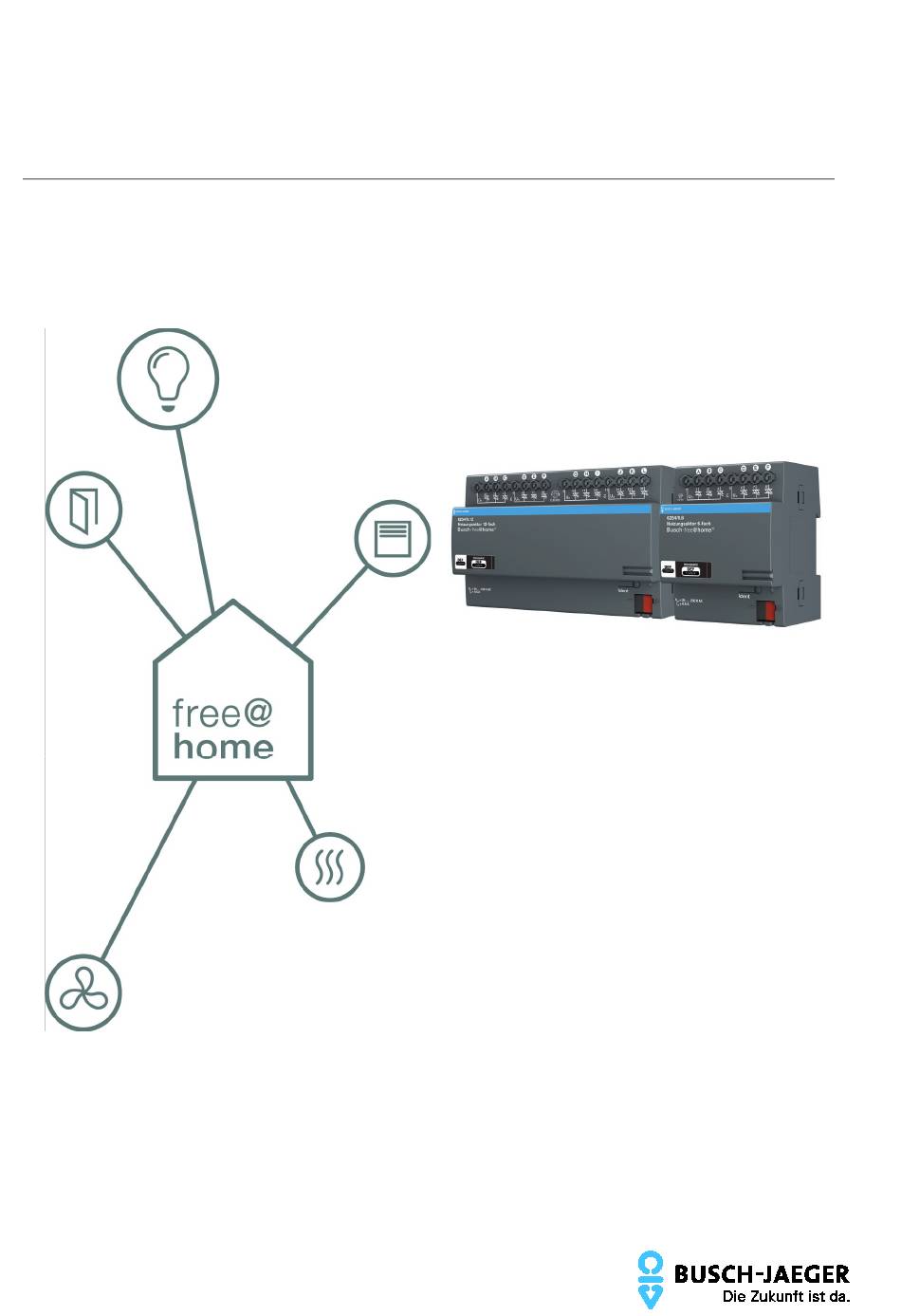

- Seite 1 2CDC 550 004 D0101 │ 24.07.2014 Technisches Handbuch Heizungsaktor 6254/ 0.6 6254/ 0.12...
- Seite 2 ® Busch-free@home Inhalt Hinweise zur Anleitung _______________________________________________________________ 3 Sicherheit _________________________________________________________________________ 4 Verwendete Symbole __________________________________________________________________ 4 Bestimmungsgemäßer Gebrauch _________________________________________________________ 5 Bestimmungswidriger Gebrauch __________________________________________________________ 5 Zielgruppe / Qualifikation des Personals ____________________________________________________ 5 Haftung und Gewährleistung _____________________________________________________________ 5 Umwelt ___________________________________________________________________________ 6 Produktbeschreibung ________________________________________________________________ 7 Lieferumfang _________________________________________________________________________ 7 Typenübersicht _______________________________________________________________________ 7 Funktionsübersicht ____________________________________________________________________ 8...
- Seite 3 Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an BUSCH-JAEGER oder besuchen Sie uns im Internet unter: www.busch-jaeger.de/freeathome Technisches Handbuch 2CDC 550 004 D0101...
- Seite 4 ® Busch-free@home Sicherheit Sicherheit Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden.
- Seite 5 ® Busch-free@home Sicherheit Bestimmungsgemäßer Gebrauch Der Heizungsaktor darf nur innerhalb der spezifizierten technischen Daten betrieben werden. Der Heizungsaktor ist ein Reiheneinbaugerät zum Einbau in Verteilern. Der Heizungsaktor dient zur Ansteuerung von Ventilen über thermoelektrische Stell- antriebe für die Raumtemperaturregelung. Der integrierte Busankoppler ermöglicht den Anschluss an den free@home-Bus. Bestimmungswidriger Gebrauch Von dem Gerät können Gefahren ausgehen, wenn es nicht bestimmungsgemäß...
- Seite 6 ® Busch-free@home Umwelt Umwelt Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe. Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung. (EU-Richtlinie 2006/95/EC, 2004/108/EC und 2011/65/EC RoHS) (EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006) Technisches Handbuch 2CDC 550 004 D0101...
- Seite 7 Immer drei Kanäle können gemeinsam durch einen Leitungsschutzschalter abgesichert werden. Hinweis Grundlegende Informationen zur Systemeinbindung entnehmen Sie bitte dem Systemhandbuch. Dieses können Sie über www.busch-jaeger.de/freeathome downloaden. Lieferumfang Der Lieferumfang enthält den Heizungsaktor inklusive Busklemme zur Ankopp- lung an den free@home-Bus. Typenübersicht...
- Seite 8 ® Busch-free@home Produktbeschreibung Funktionsübersicht Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und An- wendungen des Geräts: Symbol in der Bedienoberfläche Informationen Name: Heizungsaktor Funktion: Für die Ansteuerung von Ventilen in Heiz- kreisläufen Name: Kühlaktor Funktion: Für die Ansteuerung von Ventilen in Kühl- kreisläufen Name: Aktor für Heizen und Kühlen Funktion: Für die Ansteuerung von Ventilen in Kreis-...
- Seite 9 ® Busch-free@home Produktbeschreibung Funktionsbeschreibung Die Regelung von Heiz- bzw. Kühlsystemen ist in Abb. 1 dargestellt. Zielsetzung einer solchen Regelung ist die Anpassung der Isttemperatur an die gewünschte Solltemperatur in einem Raum. Anhand von einem free@home- Raumtemperaturregler kann die Solltemperatur für den Raum eingestellt werden. Dieser misst zudem die Isttemperatur.
- Seite 10 ® Busch-free@home Produktbeschreibung 4.4.1 Heizungsaktor, Ventil für Heizen Diese Funktion ist auszuwählen, falls ausschließlich ein Heizsystem (z.B. Fußbo- denheizung, Heizkörper, etc.) zu regeln ist (keine Kühlung). Der Kanal des Hei- zungsaktors, der das Ventil im Vorlauf des Heizkreislaufs stellt, ist mit dem Raumtemperaturregler im Menü...
- Seite 11 ® Busch-free@home Produktbeschreibung 4.4.3 Aktor für Heizen und Kühlen, Ventil für Heizen und Kühlen Diese Funktion ist auszuwählen, falls ein Heizsystem eingesetzt wird, bei wel- chem der gleiche Kreislauf, z.B. saisonal abhängig, zum Heizen bzw. Kühlen verwendet wird. Die jeweilige Regelung für Heizen bzw. Kühlen und die Stellung des Ventils erfolgt automatisch, sobald der Raumtemperaturregler mit dem Hei- zungsaktor verbunden wurde.
- Seite 12 ® Busch-free@home Produktbeschreibung 4.4.5 Regelung von parallelen Heiz- und Kühlkreisläufen Werden mehrere thermische Systeme parallel zum Heizen und Kühlen betrieben, die entsprechend über Heiz- und Kühlkreisläufe verfügen, so ist ein thermischer Stellantrieb für jedes Ventil eines Kreislaufs eines Systems zu verwenden. Die entsprechenden Kanäle sind je nach angeschlossenem Heiz- bzw.

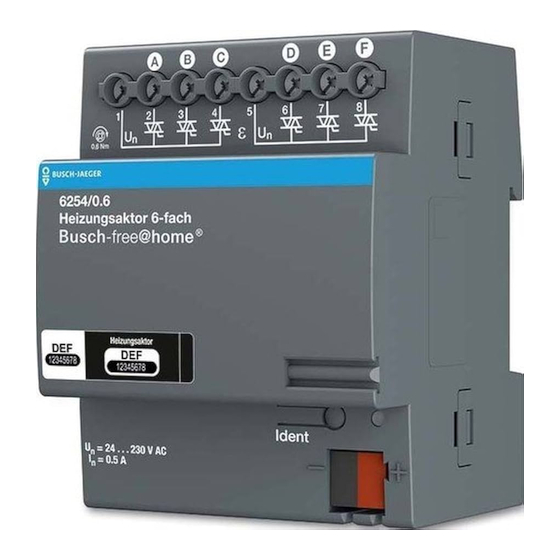

- Seite 13 ® Busch-free@home Produktbeschreibung Geräteübersicht Heizungsaktor 6-fach 6254/0.6 Abb. 5: Geräteübersicht 6-fach Heizungsaktor Geräteidentifikation während der Inbetriebnahme Identifikations-LED Busanschlussklemme Anschlussklemmen für thermische Stellantriebe Geräteübersicht Heizungsaktor 12-fach 6254/0.12 Abb. 6: Geräteübersicht 12-fach Heizungsaktor Geräteidentifikation während der Inbetriebnahme Identifikations-LED Busanschlussklemme Anschlussklemmen für thermische Stellantriebe Technisches Handbuch 2CDC 550 004 D0101 │13...
- Seite 14 ® Busch-free@home Technische Daten Technische Daten Übersicht 6254/0.6 und 6254/0.12 Parameter Wert Stromversorgung 24 V DC (erfolgt über Bus) Busteilnehmer 1 (12 mA) Anschluss (free@home) Busanschlussklemme: 0,4…0,8 mm Leitungstyp J-Y(St)Y, 2 x 2 x 0,8 mm je 3 potentialgebundene 6 bzw. 12 Halbleiteraus- Ausgänge in der Gruppe.
- Seite 15 ® Busch-free@home Technische Daten modulares Installations- Reiheneinbaugerät (REG) gerät, Pro M Einbaubreite 4 bzw. 8 Module à 18 mm Design Einbautiefe 64,5 mm Kunststoff, basaltgrau Gehäuse, Farbe (RAL 7012) 72 x 90 x 64,5 mm (B x H x T) Abmessungen 144 x 90 x 64,5 mm (B x H x T) 0,14 kg...
- Seite 16 ® Busch-free@home Technische Daten Abmessungen Hinweis Alle Maßangaben in mm. Heizungsaktor 6254/0.6 Abb. 7: Abmessungen Heizungsaktor 6-fach Heizungsaktor 6254/0.12 Abb. 8: Abmessungen Heizungsaktor 12-fach Technisches Handbuch 2CDC 550 004 D0101 │16...
- Seite 17 ® Busch-free@home Technische Daten Anschlussbild Heizungsaktor 6254/0.6 Abb. 9: Elektrischer Anschluss Heizungsaktor 6-fach Technisches Handbuch 2CDC 550 004 D0101 │17...
- Seite 18 ® Busch-free@home Technische Daten Heizungsaktor 6254/0.12 Abb. 10: Elektrischer Anschluss Heizungsaktor 12-fach Technisches Handbuch 2CDC 550 004 D0101 │18...
- Seite 19 ® Busch-free@home Montage Montage Sicherheitshinweise zur Montage Gefahr Lebensgefahr durch elektrische Spannung Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod sind die Folge. Unsachgemäß ausgeführte Arbeiten an elektrischen Anlagen gefährden das eigene Leben und das des Benutzers.
- Seite 20 ® Busch-free@home Montage Gefahr Lebensgefahr durch Kurzschluss Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurz- schluss auf der Niederspannungsleitung. » Achten Sie bei der Montage auf eine räumliche Trennung (> 10 mm) von SELV-Stromkreisen zu anderen Stromkreisen. »...
- Seite 21 ® Busch-free@home Montage Einbau/Montage Das Gerät ist ein Reiheneinbaugerät zum Einbau in Verteilern zur Schnellbefesti- gung auf 35-mm-Tragschienen nach DIN EN 60 715. Das Gerät kann in jeder Einbaulage montiert werden. Das Klebeschild ist abzuziehen und in die Liste einzukleben (siehe Systemhand- buch System Access Point).
- Seite 22 ® Busch-free@home Montage Elektrischer Anschluss » Der elektrische Anschluss erfolgt über Schraubklemmen. Die Verbindung zum Bus erfolgt über die mitgelieferte Busanschlussklemme. Die Klemmen- bezeichnung befindet sich auf dem Gehäuse. » Die Verbindung zur Buslinie erfolgt über die mitgelieferte Busanschluss- klemme (rot/schwarz). »...
- Seite 23 Gesamtsystems bereits erfolgt sind. Allgemeine Kenntnisse über die web- basierte Inbetriebnahmesoftware des System Access Point werden vorausge- setzt. Hinweis Allgemeine Informationen zu Inbetriebnahme und Parametrierung befinden sich im Systemhandbuch und in der Onlinehilfe des "System Access Point" (www.busch-jaeger.com/freeathome). Technisches Handbuch 2CDC 550 004 D0101 │23...
- Seite 24 ® Busch-free@home Inbetriebnahme Zuordnung der Geräte und Kanalfestlegung Die an das System angeschlossenen Geräte müssen identifiziert werden, d.h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen beschreibenden Namen. Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasier- ten Bedienoberfläche des System Access Point. Gerät auswählen Abb.
- Seite 25 ® Busch-free@home Inbetriebnahme Abb. 12: Zuordnung Es wird automatisch ein Popup-Fenster geöffnet, in dem alle Geräte aufgelis- tet werden, die zur gewählten Anwendung passen. Die Identifikation des gewünschten Geräts kann nun auf zwei Wegen erfolgen. Technisches Handbuch 2CDC 550 004 D0101 │25...
- Seite 26 ® Busch-free@home Inbetriebnahme Identifikation über Seriennummer Abb. 13: Identifikation über Seriennummer » Vergleichen Sie die 3-stellige Kurznummer des Identlabels auf Ihrem Gerä- teplan mit den Nummern in der Liste und identifizieren Sie so das gesuchte Gerät und ggf. den gesuchten Kanal. Identifikation durch Betätigung der "Ident-Taste"...
- Seite 27 ® Busch-free@home Inbetriebnahme Namen vergeben Abb. 14: Namen vergeben » Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll (z.B. "Heizung Wohnzimmer"). » Betätigen Sie den Haken unten rechts, um Ihre Eingaben zu übernehmen. Technisches Handbuch 2CDC 550 004 D0101 │27...
- Seite 28 ® Busch-free@home Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal können allgemeine Einstellungen und Parametereinstellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der web- basierten Bedienoberfläche des System Access Point. Gerät auswählen Abb. 15: Gerät auswählen » Wählen Sie das Gerätesymbol im Grundriss der Arbeitsansicht aus. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listen- ansicht angezeigt.
- Seite 29 ® Busch-free@home Inbetriebnahme 7.2.1 Einstellungen Heizungsaktor Änderung des Namens Löschen des Kanals über "X" Auswahl der Funktion (siehe Ab- schnitt 4.3) Auswahl der Kontaktart des Kanals Festlegen der anzuwendenden Stell- größe im Störungsfall Technisches Handbuch 2CDC 550 004 D0101 │29...
- Seite 30 ® Busch-free@home Inbetriebnahme Verknüpfungen vornehmen Die über die Zuordnungsfunktion angelegten Heizungsaktoren können nun mit einem zweiten Gerät (z. B. Raumtemperaturregler) verknüpft werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der web- basierten Bedienoberfläche des System Access Point. Heizungsaktor und Raumtemperaturregler verknüpfen Abb.
- Seite 31 ® Busch-free@home Updatemöglichkeiten Updatemöglichkeiten Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Besuchen Sie hierfür die free@home-Webseite www.busch-jaeger.de/freeathome. Technisches Handbuch 2CDC 550 004 D0101 │31...
- Seite 32 ® Busch-free@home Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch! Die Zugänglichkeit des Gerätes zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). Reinigung Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden.
- Seite 33 ® Busch-free@home Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Doku- Postfach ments behalten wir uns jederzeit 58505 Lüdenscheid ohne Vorankündigung vor. Bei Bestellungen gelten die verein- Freisenbergstraße 2 barten detaillierten Angaben. ABB 58513 Lüdenscheid übernimmt keinerlei Verantwortung...
