SCHRITT 1
Montage des Rumpfabschnitts
8A
8A
SCHRITT 2
Zusammenbau des zweiten Ankerspills
4E
BM
8C
8D
1 1
4B
2
4B
1
4

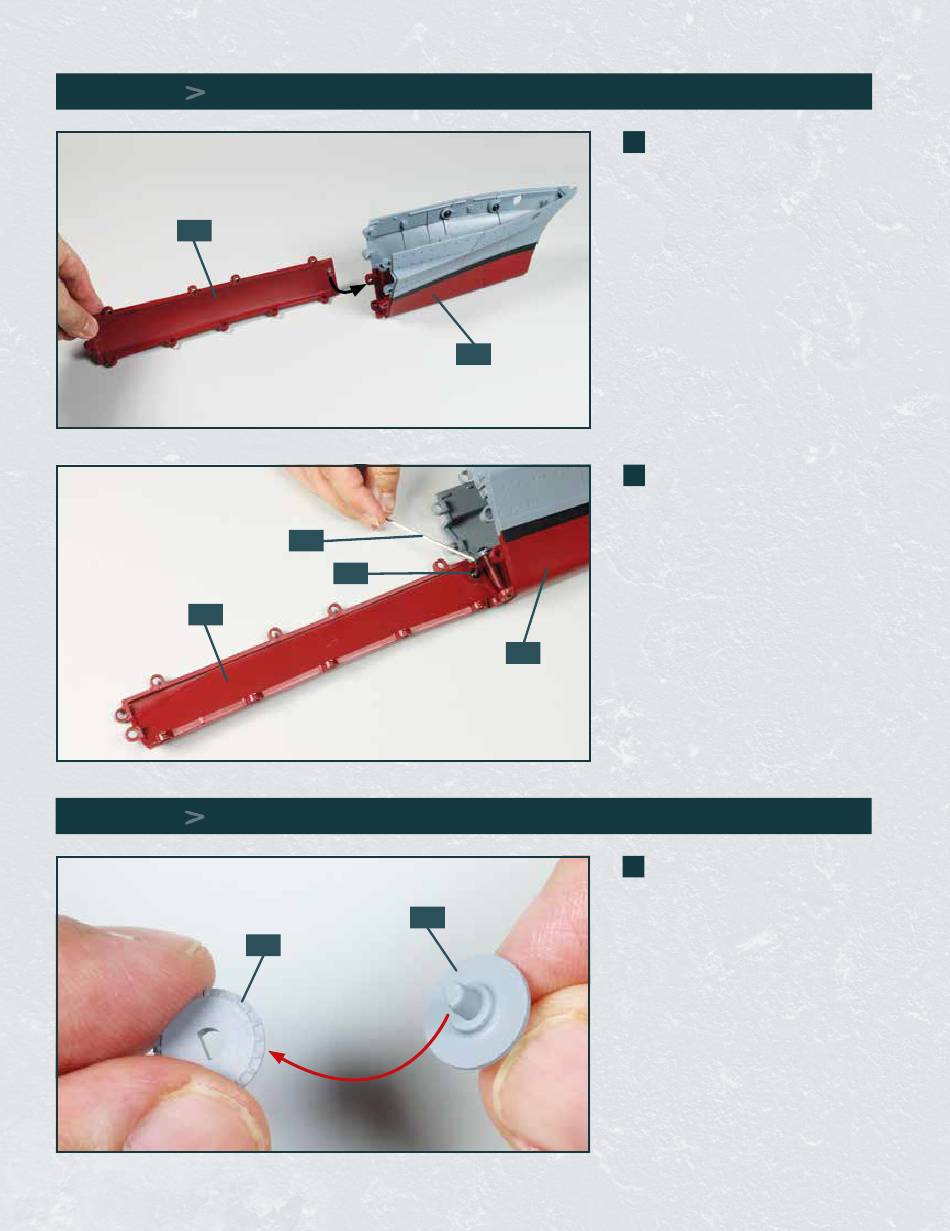

Legen Sie die Rumpfstruktur auf Ihre
Arbeitsplatte. Nehmen Sie den linken
unteren Rumpfabschnitt 8A und
führen Sie den Zapfen an dessen
Vorderseite zur Aufnahme am Kiel-
abschnitt 4B, auf die der Pfeil weist.
Befestigen Sie den Rumpfabschnitt 8A
mit einer Sechskantschraube BM am
Kielabschnitt 4B. Verwenden Sie zum
Eindrehen der Sechskantschraube den
Innensechskant 4E.
Nehmen Sie die Spillwelle 8C und
führen Sie deren Zapfen von unten
durch die Bohrung vom Unterteil der
Spilltrommel 8D. Achten Sie dabei auf
die Ausrichtung der Spilltrommel.
