Das zweite Verkehrsboot
Das zweite Verkehrsboot wird zusammen gebaut, mit Bootshalterungen versehen und an den Schwenkdavits
angebracht. Anschließend wird die Baugruppe in die linke hintere Bootsnische eingefügt.
93E
93F
93M
93N

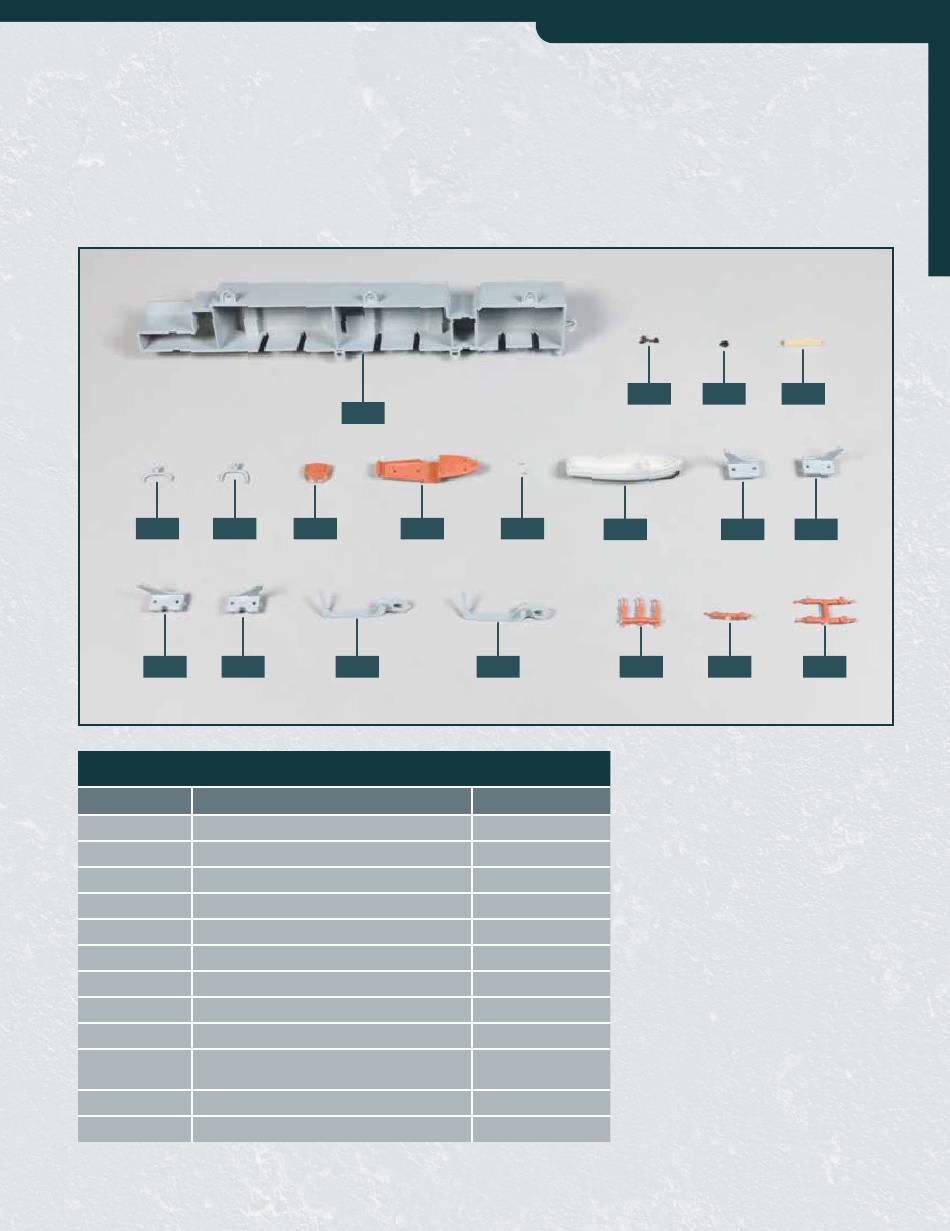

Ihre Bauteile im Überblick
Teilenummer
93A
linke hintere Bootsnischen
93B
93C
93D
93E, 93F
Bootshalterungen („5" und „6")
93G
93H
93I
93J
93K, 93L,
Basen der Davits („1", „4", „3" und „2")
93M, 93N
93O, 93P
Schwenkdavits („1" und „2")
93Q, 93R, 93S
Kleinteile (+ je ein oder zwei Ersatzteile)
93A
93G
93H
93O
Name
Propellergestänge
Ruder
Ducht (Sitzbank)
Dach
Bootsaufbau
zwei Scharnierstifte
Bootsrumpf
Schritt-für-Schritt-Bauanleitung
Schritt-für-Schritt-Bauanleitung
93B
93I
93J
93P
93Q
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
Stahl
ABS
ABS
ABS
ABS
3
93C
93D
93K
93L
93R
93S
