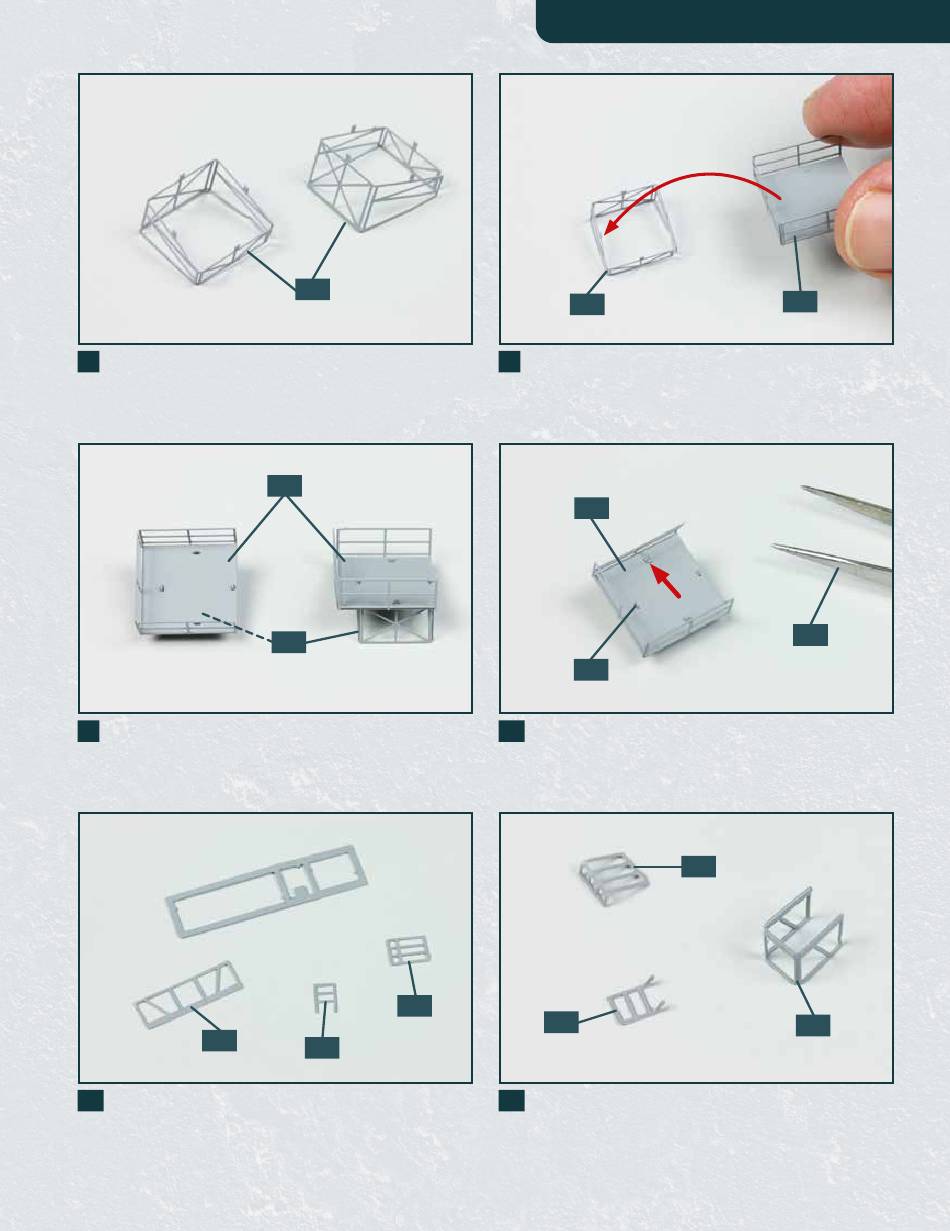

Wiederholen Sie die beiden letzten Arbeitsschritte mit dem
zweiten Unterbau 9A und erstellen Sie auf diese Weise ein
zweites identisches Unterbau-Quadrat, wie abgebildet.
9
Setzen Sie die zweite Plattform 9C auf den zweiten Unterbau 9A
(rechts im Bild). Achten Sie dabei darauf, dass hier der Unterbau
um 180° gedreht ist, dass sich also dessen schmale Seite vorne im
Bild befindet! Die beiden Baugruppen sind nun spiegelverkehrt.
9D
11
Legen Sie den kleineren Fotoätzteil-Rahmen bereit und
trennen Sie aus diesem den Handlauf 9D, den Niedergang 9E
und die Reling 9F heraus.
9A
9C
9A
9F
9E
Schritt-für-Schritt-Bauanleitung
9A
8
Setzen Sie eine Plattform 9C auf einen Unterbau 9A. Dazu
werden die vier Zapfen des Unterbaus in die Schlitze der
Plattform eingefügt, wie angedeutet.
9C
9A
10
Sichern Sie die Unterbauten 9A an den Plattformen 9C, indem
Sie mithilfe der Pinzette 3A die Zapfen des Unterbaus nach
innen abwinkeln. Der Pfeil weist auf einen dieser Zapfen.
9E
12
Biegen Sie den Handlauf 9D entlang der zwei Falze rechtwink-
lig. Die beiden Füße des Niedergangs 9E werden um etwa 30°
gebogen, die Reling 9F um 90°, wie abgebildet.
5
9C
3A
9F
9D
