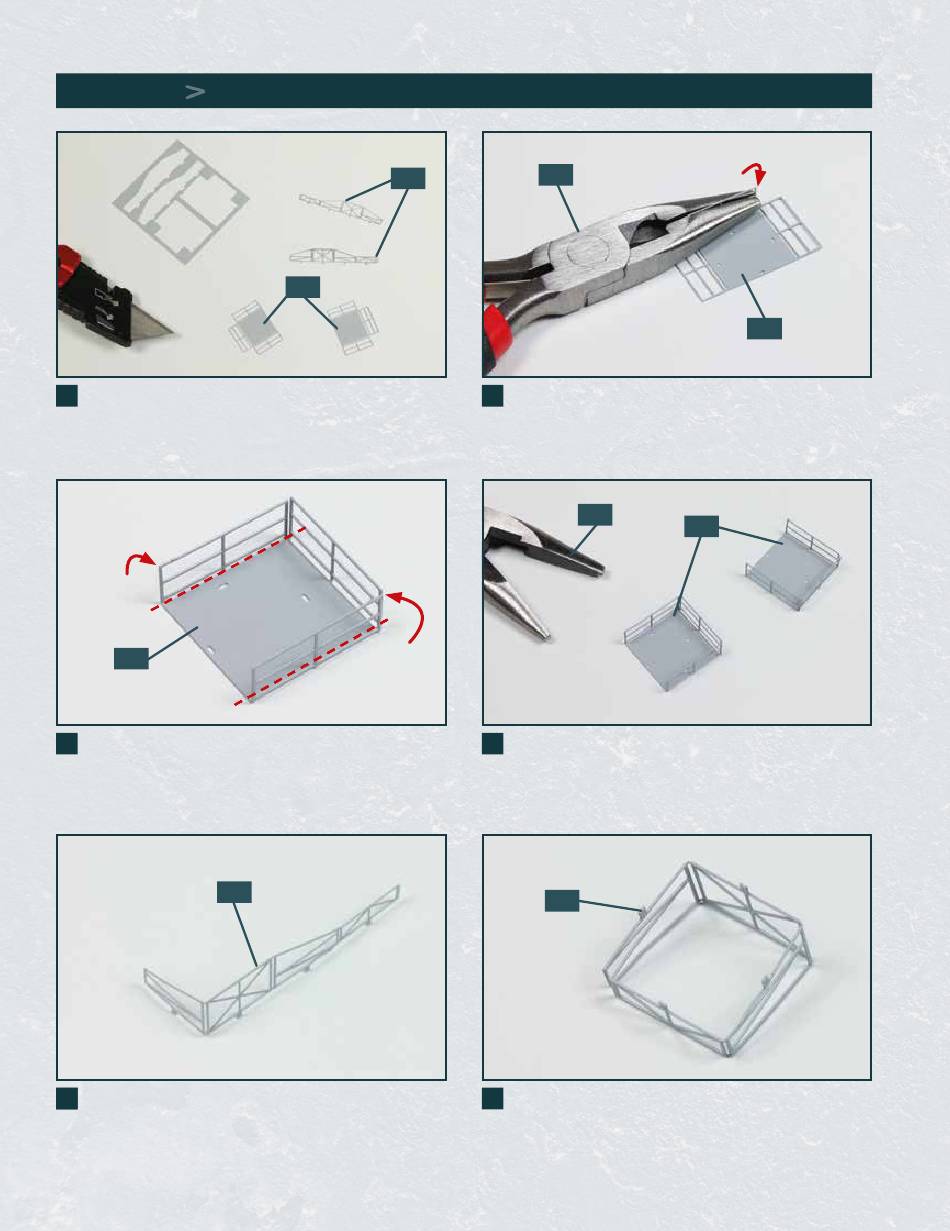

SCHRITT 1
Biegen der Fotoätzteile
1
Legen Sie den großen Fotoätzteil-Rahmen bereit und trennen
Sie mithilfe eines Cutters die zwei Unterbauten 9A und die zwei
Aufzugsplattformen 9C heraus, wie abgebildet.
9C
3
Wiederholen Sie den Arbeitsschritt mit den beiden anderen
Relingsabschnitten der Aufzugsplattform 9C und biegen Sie
diese ebenfalls entlang der Falze rechtwinklig nach oben.
9A
5
6
Jetzt ist der erste Unterbau 9A an der Reihe: Biegen Sie ihn
entlang des ersten Falzes rechtwinklig, wie abgebildet.
9A
9C
4
9H
2
Nehmen Sie die Flachzange 9H und greifen Sie mit ihr die eine
Aufzugsplattform 9C so, dass die Backen der Zange unten
bündig mit den Falzen (Biege-Sollstellen) eines Relingsab-
schnitts sind. Drehen Sie die Flachzange nun um 90°.
9H
4
Nehmen Sie die zweite Aufzugsplattform 9C und führen Sie die
gleichen Biegungen durch: Winkeln Sie die drei Relingsab-
schnitte mithilfe der Flachzange 9H senkrecht ab. Auf diese
Weise entstehen zwei identische Plattformen.
9A
6
Der Unterbau 9A wird entlang der beiden anderen Falze
ebenfalls rechtwinklig gebogen. Auf diese Weise entsteht ein
Unterbau-Quadrat, wie es das Foto zeigt.
9C
9C
