Spendesensor; Montage Des Spendesensors - Apollo 2 Bedienungsanleitung

Spendesensor

Unter Nutzung der Option Spendesensor ist es bei den Gerätetypen mit
internem Aufwickler möglich, Etiketten unmittelbar nach dem Druck vom
Trägerband abzulösen und zur Weiterverarbeitung in einer Spendeposition
bereitzustellen (Spendemodus). Der Spendesensor (2) besteht aus der
Spendekante (18) und dem Reflexsensor (6). Das Vorhandensein eines
Etikettes (19) in Spendeposition wird über den Reflexsensor registriert, der
über den Peripherieanschluß an den Apollo gekoppelt wird und den Druck bis
zur Entnahme des Etiketts unterbricht.
Hinweis : Achten Sie bei der Editierung von Etiketten im Spendemodus
darauf, daß der Bereich des Etiketts, der in der Spendeposition direkt unter
dem Sensor liegt, zu maximal 50% bedruckt (schwarz) wird. Eine stärkere
Schwärzung kann zu Fehlfunktionen des Spendesensors führen.

Montage des Spendesensors

1
2

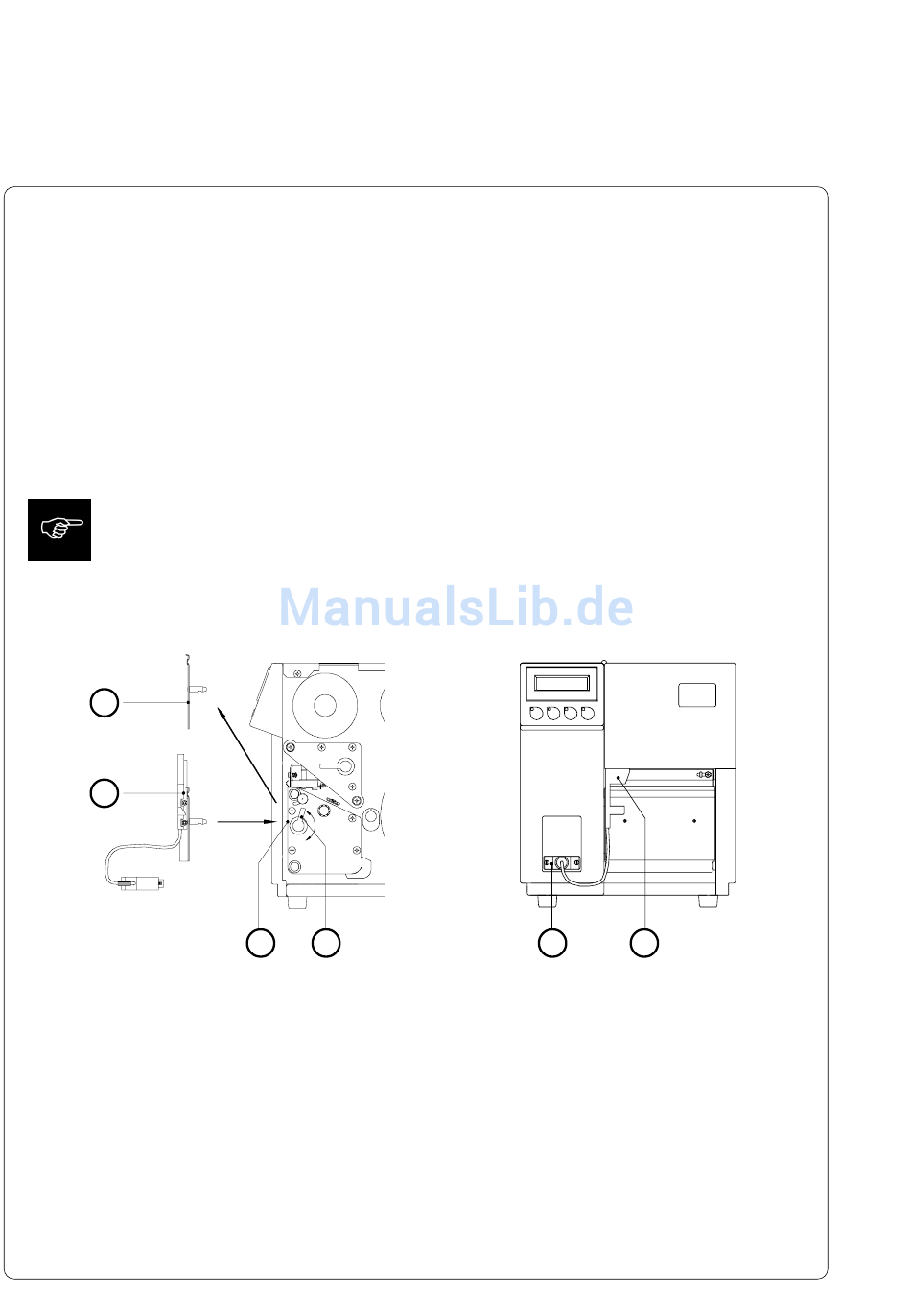

Bild 13 m Montage des Spendesensors
Der Apollo wird standardmäßig mit montiertem Abreißblech (1) ausgeliefert.
Zum Arbeiten im Spendemodus ist dieses Abreißblech gegen den Spende-
sensor (2) auszutauschen :
1. Hebel (4) bis zum Anschlag entgegen dem Uhrzeigersinn schwenken.
2. Abreißblech (1) aus den Führungsbohrungen (3) ziehen.
3. Spendesensor (2) in die Führungsbohrungen (3) einschieben.
4. Hebel (4) bis zum Anschlag im Uhrzeigersinn schwenken.
5. Anschlußkabel (5) des Reflexsensors (6) an den Peripherieanschluß des
90
3 4
Apollo koppeln.
5 6
