Montage der Umlenkung

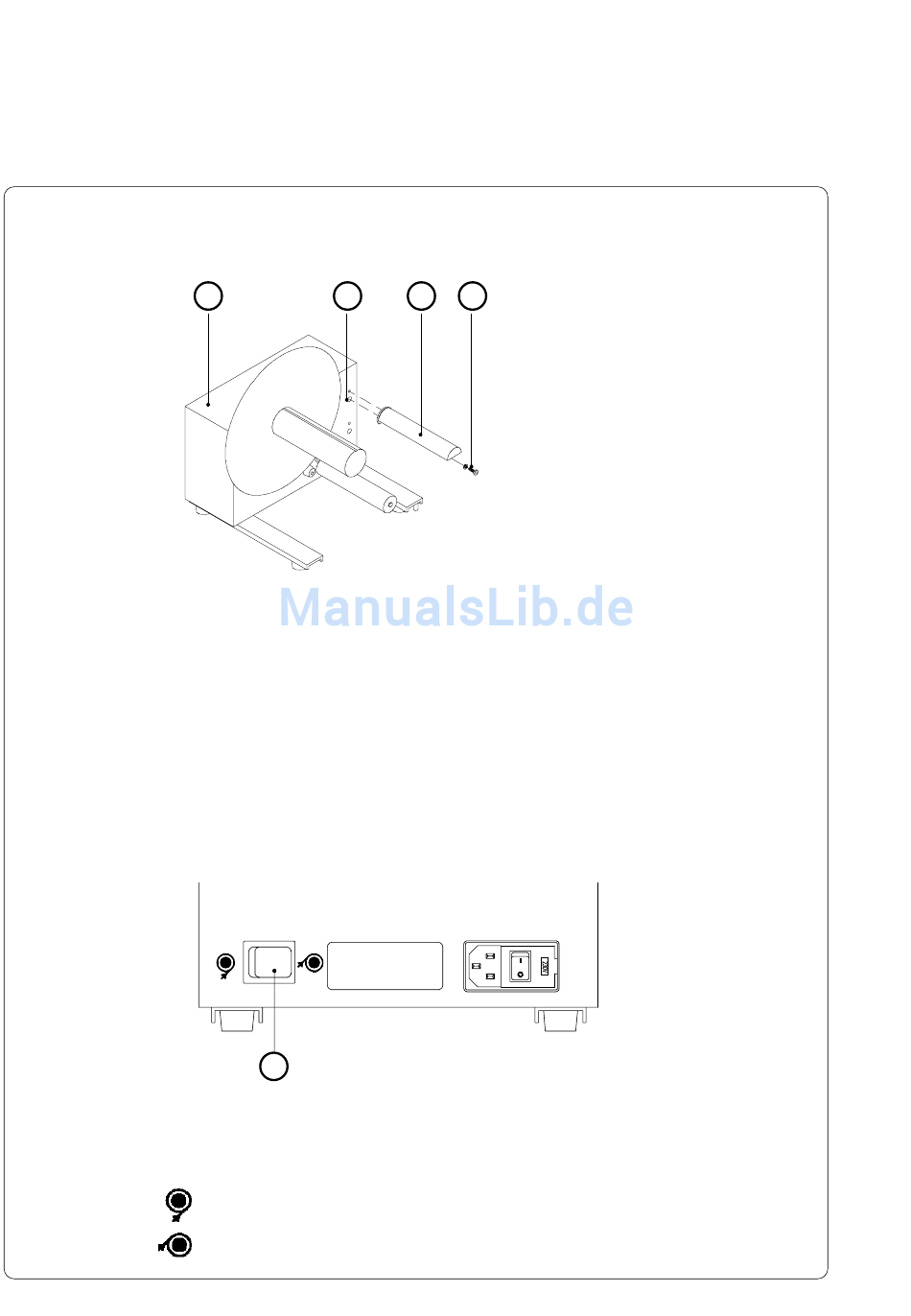

Bild 13 c Montage der Umlenkung
Für den Betrieb des externen Aufwicklers am Apollo ist die Umlenkung (3) mit
der Zylinderschraube (4, incl. Scheibe) an der oberen Gewindebohrung (2) des
Aufwicklers (1) zu befestigen. Dazu befindet sich im Lieferumfang des
Aufwicklers ein Innensechskantschlüssel.

Auswahl der Wickelrichtung

Mit dem externen Aufwickler ist es möglich, die Etiketten sowohl innen- als
auch außenliegend aufzuwickeln.
Bild 13 d Einstellung der Wickelrichtung
Stellen Sie den Schalter (5) entsprechend der gewünschten Wickelrichtung ein:
82
1 2
5
- Wickeln mit innenliegenden Etiketten
- Wickeln mit außenliegenden Etiketten
3 4
1 - Aufwickler
2 - obere Gewindebohrung
3 - Umlenkung
4 - Zylinderschraube
cab - Produkttechnik GmbH
(incl. Scheibe)
