Umlenkblech

Mit der Option Umlenkblech ist es bei den Gerätetypen mit internem
Aufwickler möglich, kleine Druckjobs im Gerät aufzuwickeln. Der erreichbare
Aufwickeldurchmesser hängt in entscheidendem Maße vom Restdurchmesser
der Vorratsrolle ab und wird durch die mögliche Berührung von Aufwickel- und
Vorratsrolle begrenzt.

Montage des Umlenkblechs

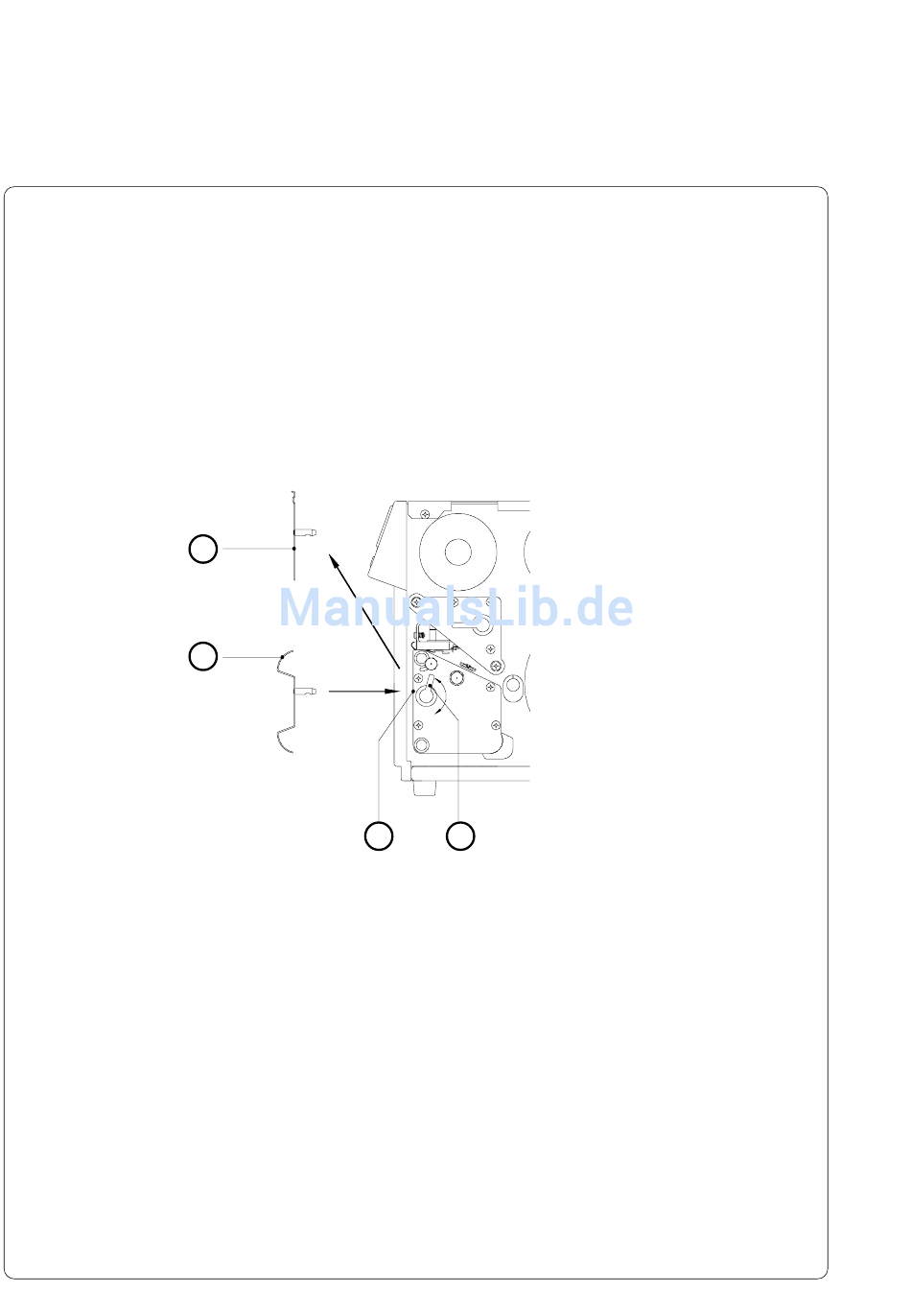

Bild 13 k Montage des Umlenkblechs
Der Apollo wird standardmäßig mit montiertem Abreißblech (4) ausgeliefert.
Zum internen Aufwickeln ist dieses Abreißblech gegen das Umlenkblech (3)
auszutauschen :
1. Hebel (1) bis zum Anschlag entgegen dem Uhrzeigersinn schwenken.
2. Abreißblech (4) aus den Führungsbohrungen (2) ziehen.
3. Umlenkblech (3) in die Führungsbohrungen (2) einschieben.
4. Hebel (1) bis zum Anschlag im Uhrzeigersinn schwenken.
88
4
3
2 1
