Computeranschluß
Apollo besitzt drei serielle Schnittstellen (RS-232, RS-422, RS-485), die über eine
gemeinsame 25-polige Interfacebuchse (2) verfügen.
Die Kopplung an einen PC kann für die meisten Anwendungsfälle über die
RS-232-Schnittstelle erfolgen.
Sollte Ihr PC mehr als 15m vom Drucker entfernt stehen, empfehlen wir die
Benutzung der RS-422-Schnittstelle.
Die RS-485-Schnittstelle ist für den Einsatz des Apollo in Netzwerkanwendungen
vorgesehen.
Weiterhin verfügt Apollo über eine parallele (Centronics-) Schnittstelle, die eine
schnellere Datenübertragung als die seriellen Schnittstellen ermöglicht. Daher
sollten Sie die Centronics-Schnittstelle besonders für solche Anwendungen
benutzen, bei denen viele ladbare Schriften bzw. komplexe Grafiken gedruckt
werden sollen.
Die Centronics-Schnittstelle besitzt eine 36-polige Interfacebuchse (1).
Wählen Sie die für Ihren Anwendungsfall geeignete Schnittstelle im Setup (siehe
Abschnitt 9) aus und verbinden Sie Computer und Drucker mit einem geeigneten
Kabel. Die Beschreibung einiger typischer Kabel sowie die Pin-Belegung der
Interfacebuchsen finden Sie im Anhang B.
Achten Sie darauf, daß alle an den Drucker angeschlossenen Computer
sowie die Verbindungskabel ordnungsgemäß geerdet sind.

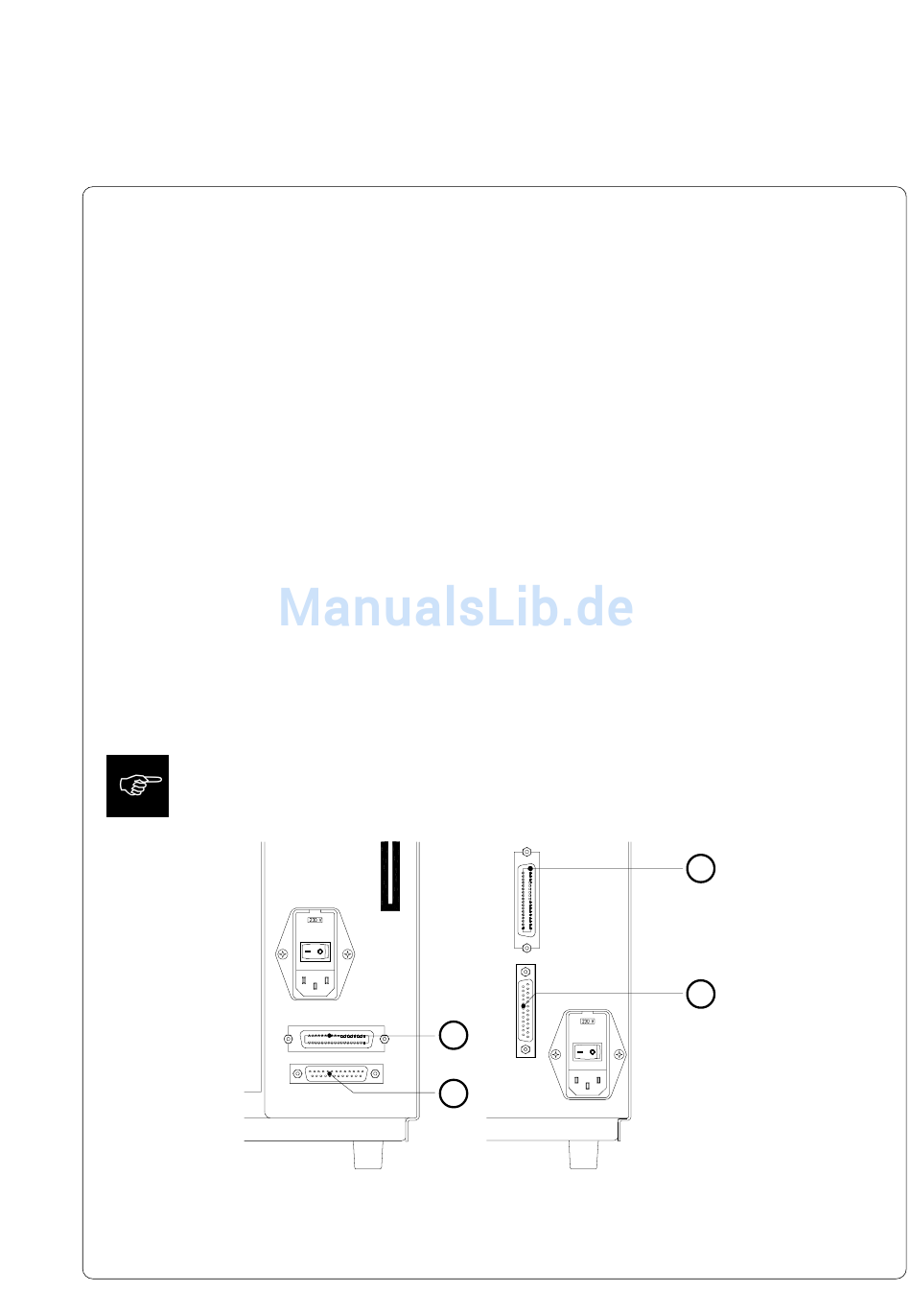

Bild 5 b Schnittstellenanschlüsse (Detailansicht Druckerrückseite)
cab - Produkttechnik GmbH
1
2
Apollo 1/2
1
2
1 - Anschlußbuchse
2 - Anschlußbuchse
Apollo 3
parallele Schnittstelle
serielle Schnittstelle
