Justage des Transferbandlaufes

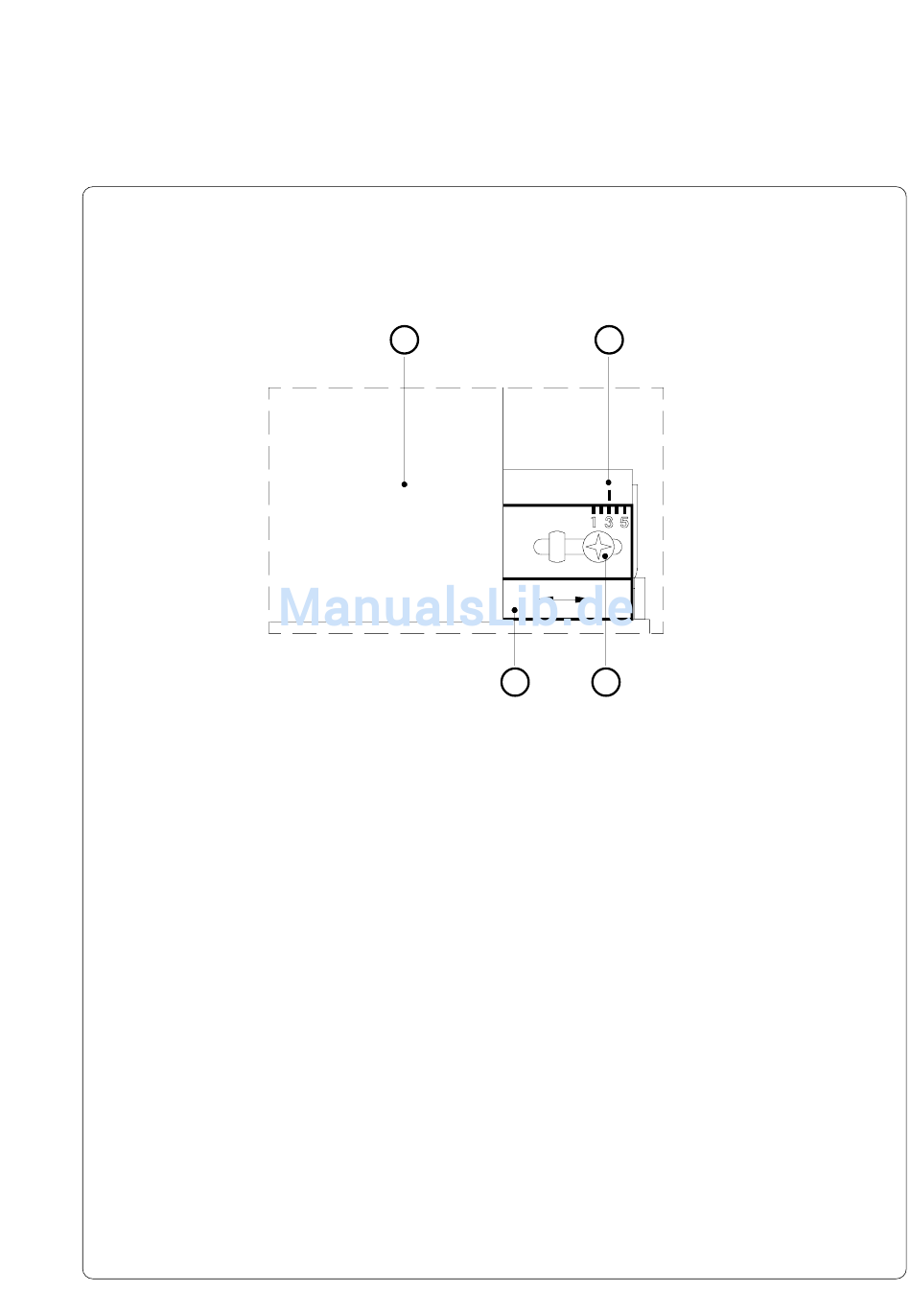

Bild 7 c Justage des Transferbandlaufes
Wenn im Lauf der Transferbandes (1) Faltenbildungen auftreten, die zu
Druckbildfehlern führen, kann das Transferbandumlenkblech (4) zur Korrektur
des Fehlers verstellt werden.
1. Feststellschraube (3) lösen.
2. Transferbandumlenkblech (4) nach Bedarf seitlich verschieben und
3. Nach Abschluß der Justage Feststellschraube (3) anziehen.
cab - Produkttechnik GmbH
1
dadurch schräg stellen. Die aktuelle Stellung kann an der Markierung (2)
abgelesen werden.
In Stellung "1" wird der Transferbandlauf außen, in Stellung "5" innen
stärker gestrafft, wodurch die Faltenbildung unterdrückt werden kann.
