5. Herstellen der Anschlüsse
Netzanschluß
Der Betrieb des Apollo ist sowohl bei einer Netzspannung von 230V~/50 Hz
(Standardeinstellung) als auch bei 115V~/60 Hz möglich.
Kontrollieren Sie vor dem Anschluß Ihres Druckers an das Netz unbedingt,
ob die am Netzmodul eingestellte Spannung mit Ihrer Netzspannung
übereinstimmt !

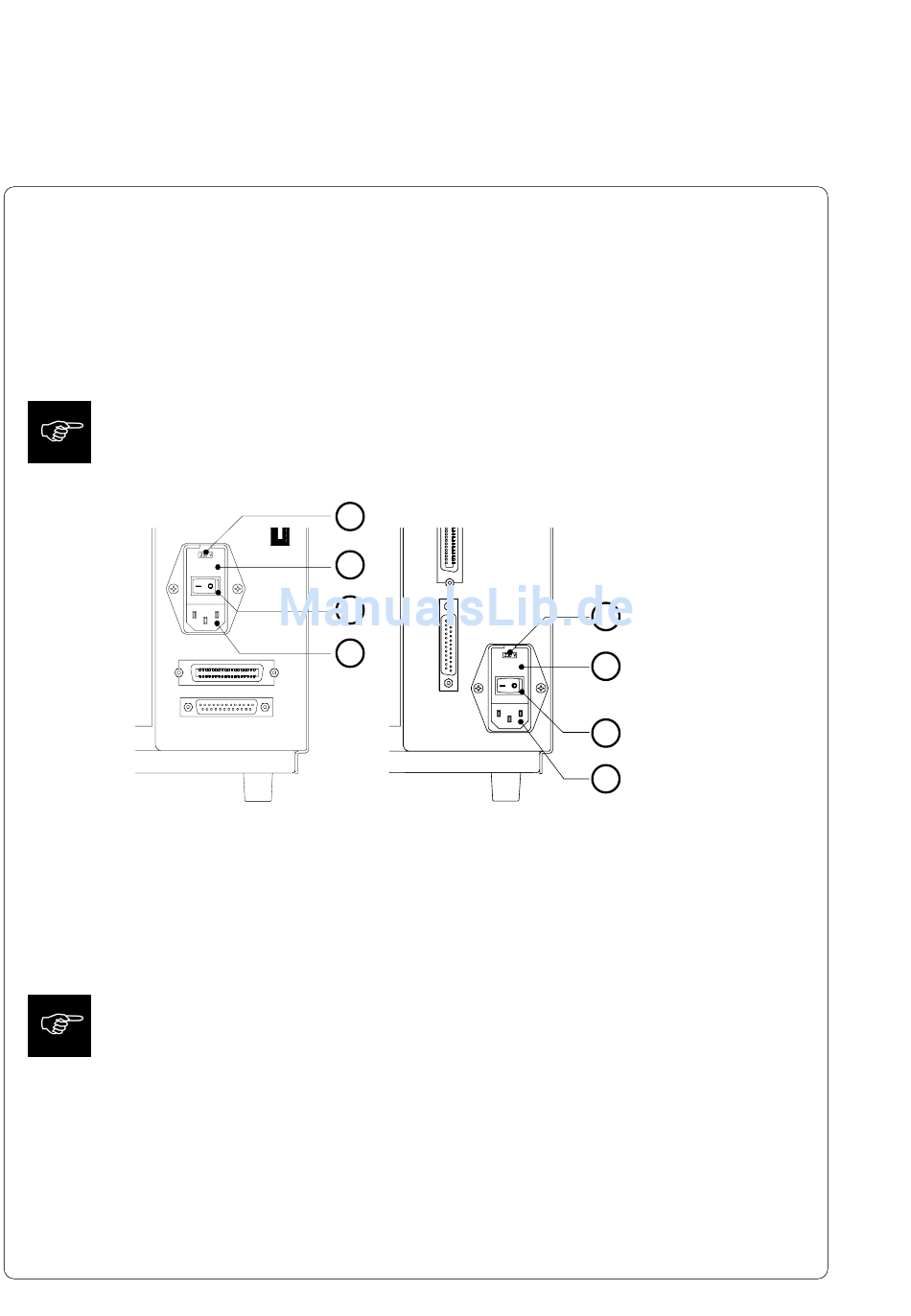

Bild 5 a Netzmodul (Detailansicht Druckerrückseite)
Zur Änderung der Einstellung öffnen Sie die Klappe (2) und entnehmen Sie den
Spannungswähler aus dem Netzmodul.
Wechseln Sie bei einer Umstellung der Betriebsspannung an Ihrem Drucker
unbedingt die Sicherungen.
Apollo 1/2 :
Apollo 3 :
Bei Auslieferung des Druckers befinden sich die Sicherungen für die voreingestell-
te Betriebsspannung im Netzmodul. Die Sicherungen für die andere Einstellung
sind Bestandteil des Beipacks.
Schieben Sie den Spannungswähler so in das Netzmodul, daß die korrekte
Betriebsspannung im Fenster der Klappe (2) sichtbar ist.
Schließen Sie den Drucker mit dem im Zubehör befindlichen Netzkabel an eine
geerdete Steckdose an.
30
1
2
3
4
Apollo 1/2
230V - 2 x T 4A
230V - 2 x T 1,6A
1 -
2 -
3 -
4 -
1
2
3
4
Apollo 3
115V - 2 x T 6,3A
115V - 2 x T 3,15A
cab - Produkttechnik GmbH
Spannungswähler
Klappe
Netzschalter
Netzanschlußbuchse
