Sicherheitshinweise

Die Montage des Aufwicklers ist nur bei ausgeschaltetem Drucker durch-
zuführen.
Während des Betriebs ist die rotierende Wickelachse frei zugänglich. Halten
Sie Schmuckstücke, Haare u.ä. aus dem Bereich der rotierenden Teile fern !
Kontrollieren Sie vor dem Anschluß des Aufwicklers an das Netz unbedingt, ob
die am Netzmodul eingestellte Spannung mit Ihrer Netzspannung überein-
stimmt !

Montage des Druckeradapters

Für den Betrieb des externen Aufwickler ist der Druckeradapter an den Apollo
zu montieren.

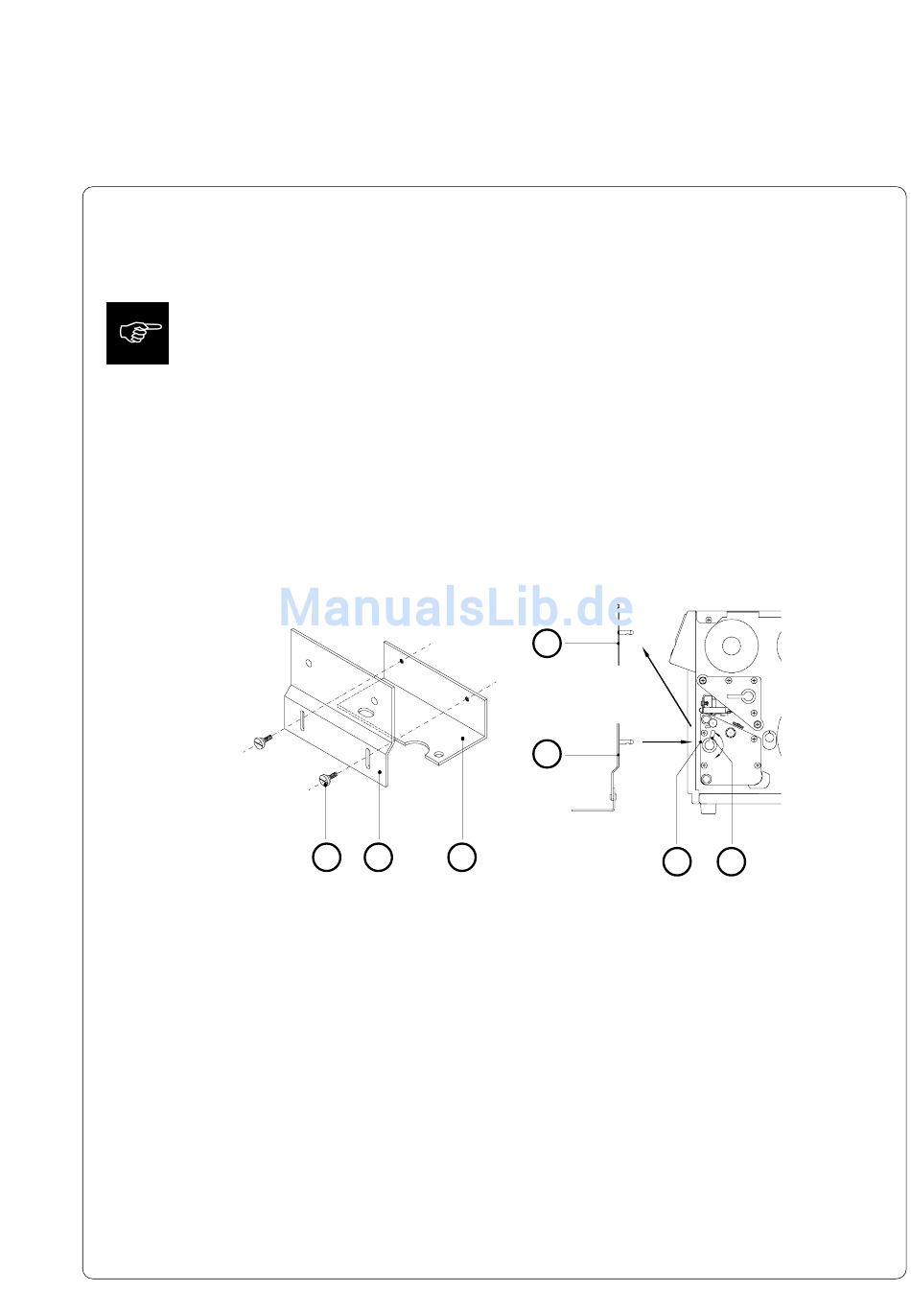

Bild 13 b Montage des Druckeradapters
1. Rändelschrauben (1) durch die Langlöcher des oberen Adapterblechs (2)
2. Hebel (7) entgegen dem Uhrzeigersinn bis zum Anschlag schwenken.
3. Abreißblech (4) aus den Führungsbohrungen (6) ziehen.
4. Druckeradapter (5) in die Führungsbohrungen einschieben.
5. Hebel (7) im Uhrzeigersinn bis zum Anschlag schwenken.
6. Unteres Adapterblech (3) so in der Höhe verschieben, daß zwischen
7. Rändelschrauben (1) fest anziehen.
cab - Produkttechnik GmbH
1 2
stecken und in die Gewindebuchsen des unteren Adapterblechs (3) lose
einschrauben.
Adapterblech und Aufstellfläche ein Abstand von ca. 2 mm verbleibt.
4
5
3
6 7
