Installationszubehör

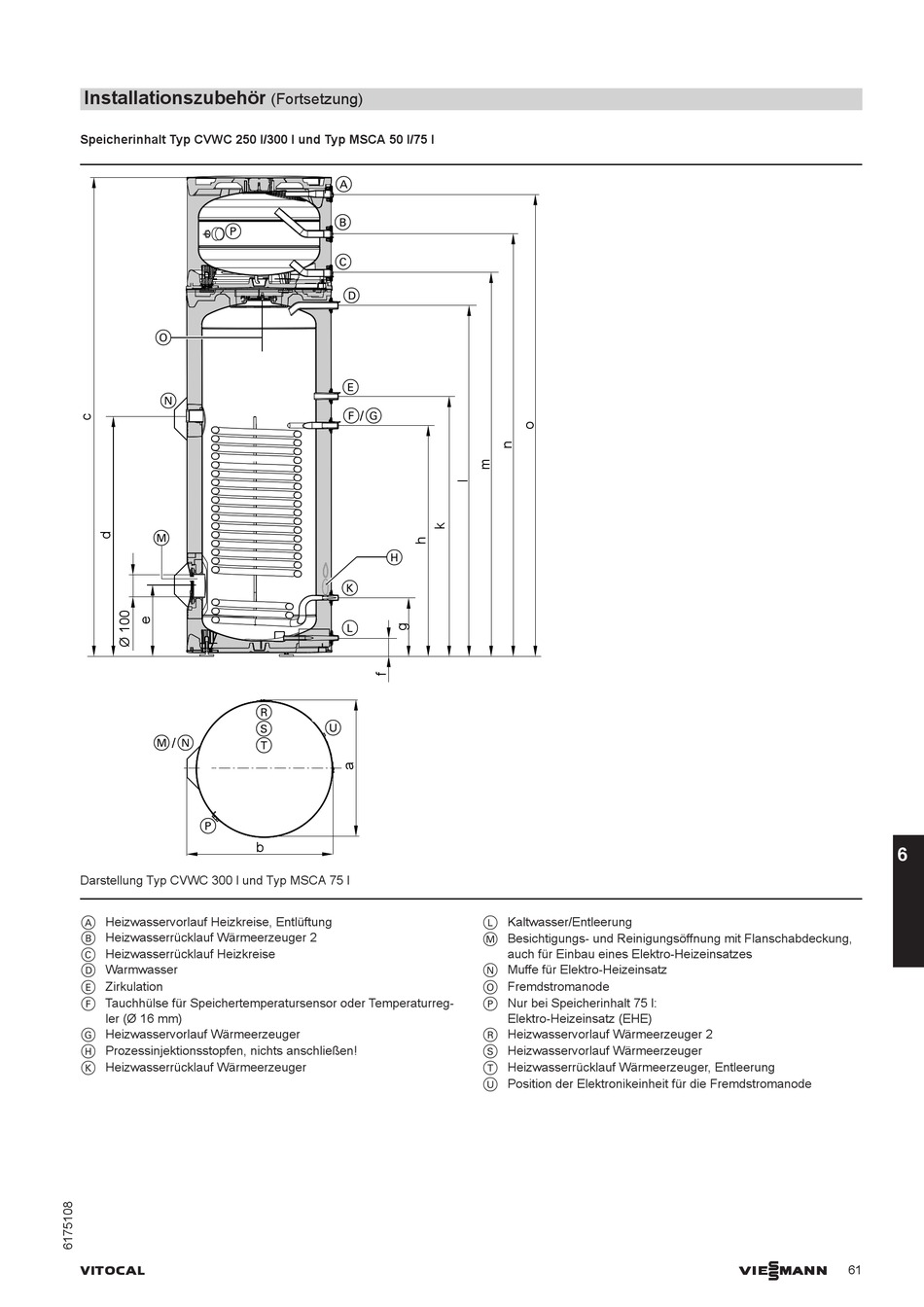

Speicherinhalt Typ CVWC 250 l/300 l und Typ MSCA 50 l/75 l
P
O
N
M
R
S
/
M N
T
P
Darstellung Typ CVWC 300 l und Typ MSCA 75 l
A Heizwasservorlauf Heizkreise, Entlüftung
B Heizwasserrücklauf Wärmeerzeuger 2
C Heizwasserrücklauf Heizkreise
D Warmwasser
E Zirkulation
F Tauchhülse für Speichertemperatursensor oder Temperaturreg-
ler (Ø 16 mm)
G Heizwasservorlauf Wärmeerzeuger
H Prozessinjektionsstopfen, nichts anschließen!
K Heizwasserrücklauf Wärmeerzeuger
VITOCAL
(Fortsetzung)
A
B
C
D
E
/
F G
H
K
L
U
b
L Kaltwasser/Entleerung
M Besichtigungs- und Reinigungsöffnung mit Flanschabdeckung,
auch für Einbau eines Elektro-Heizeinsatzes
N Muffe für Elektro-Heizeinsatz
O Fremdstromanode
P Nur bei Speicherinhalt 75 l:
Elektro-Heizeinsatz (EHE)
R Heizwasservorlauf Wärmeerzeuger 2
S Heizwasservorlauf Wärmeerzeuger
T Heizwasserrücklauf Wärmeerzeuger, Entleerung
U Position der Elektronikeinheit für die Fremdstromanode
