wasserseitige Baugruppe
Anschlussverschraubungen
Anschlüsse alternativ
Strangabstand waagerecht
Wandabstand bis Mitte Rohr
Bauhöhe, Außenmaß insgesamt
lichter Rohrendabstand senkrecht
Maß- und Konstruktionsänderungen vorbehalten!
(2) Abmessungen
250
125

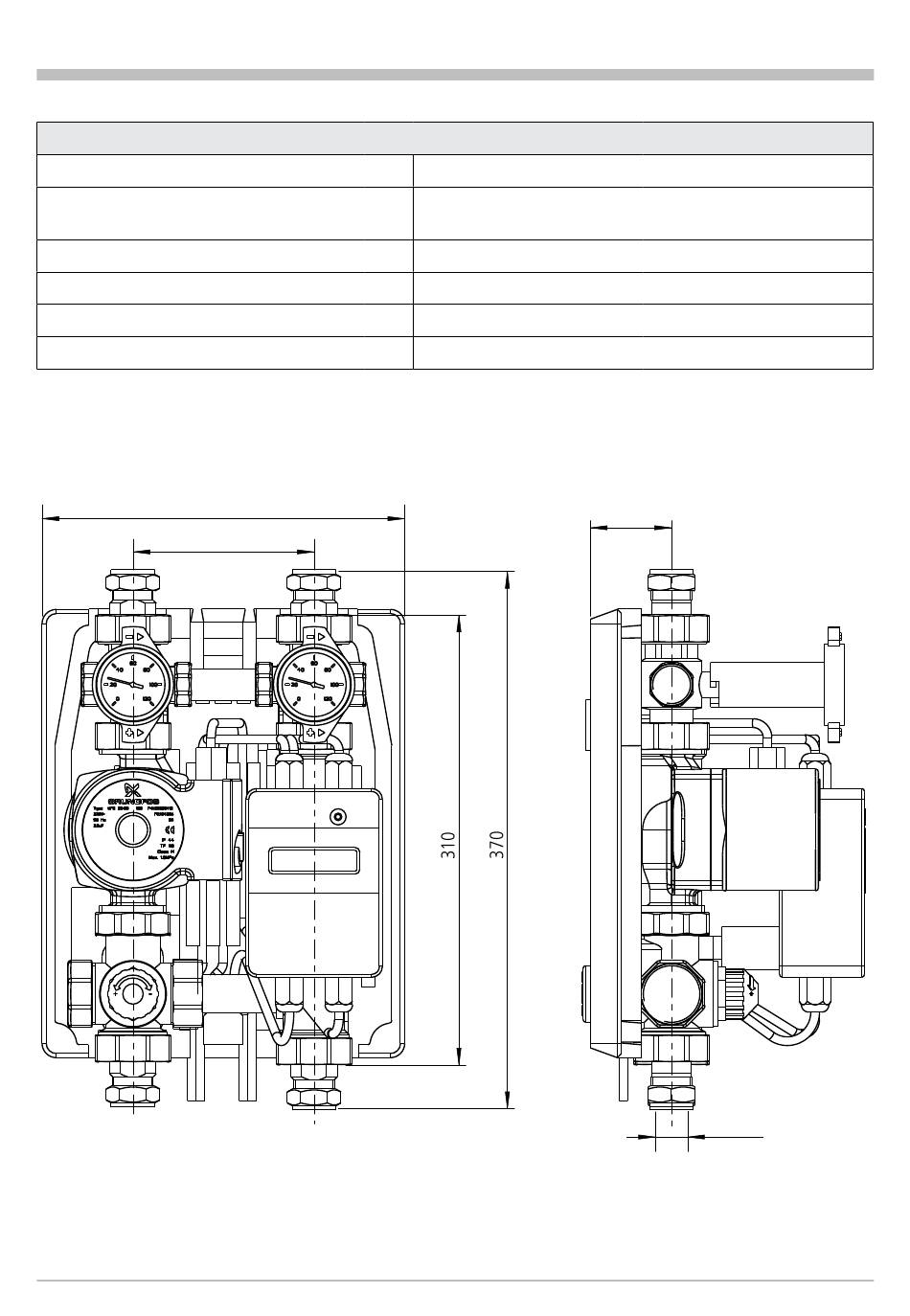

Abb. 1.1
Maße LEDATHERM Komplettstation KS03
jeweils metallische Klemmringverschraubungen, Ø 22mm
jeweils auch verwendbar als DN40, R 1½" Verschraubung, (ohne
Klemmringverschraubung)
125mm ±2mm (zwischen Vor- und Rücklauf)
56mm ±2mm, bzw. 59mm ±2mm inkl. Gummizwischenscheiben
370mm ±2mm (von/bis jeweils Außenkante Verschraubung)
mind. 300mm ±2mm, max. 340mm ±2mm
Folgende Zeichnungen sind nicht maßstäblich!
Planungsdaten
56
Ø22
9
