6. Bedienung

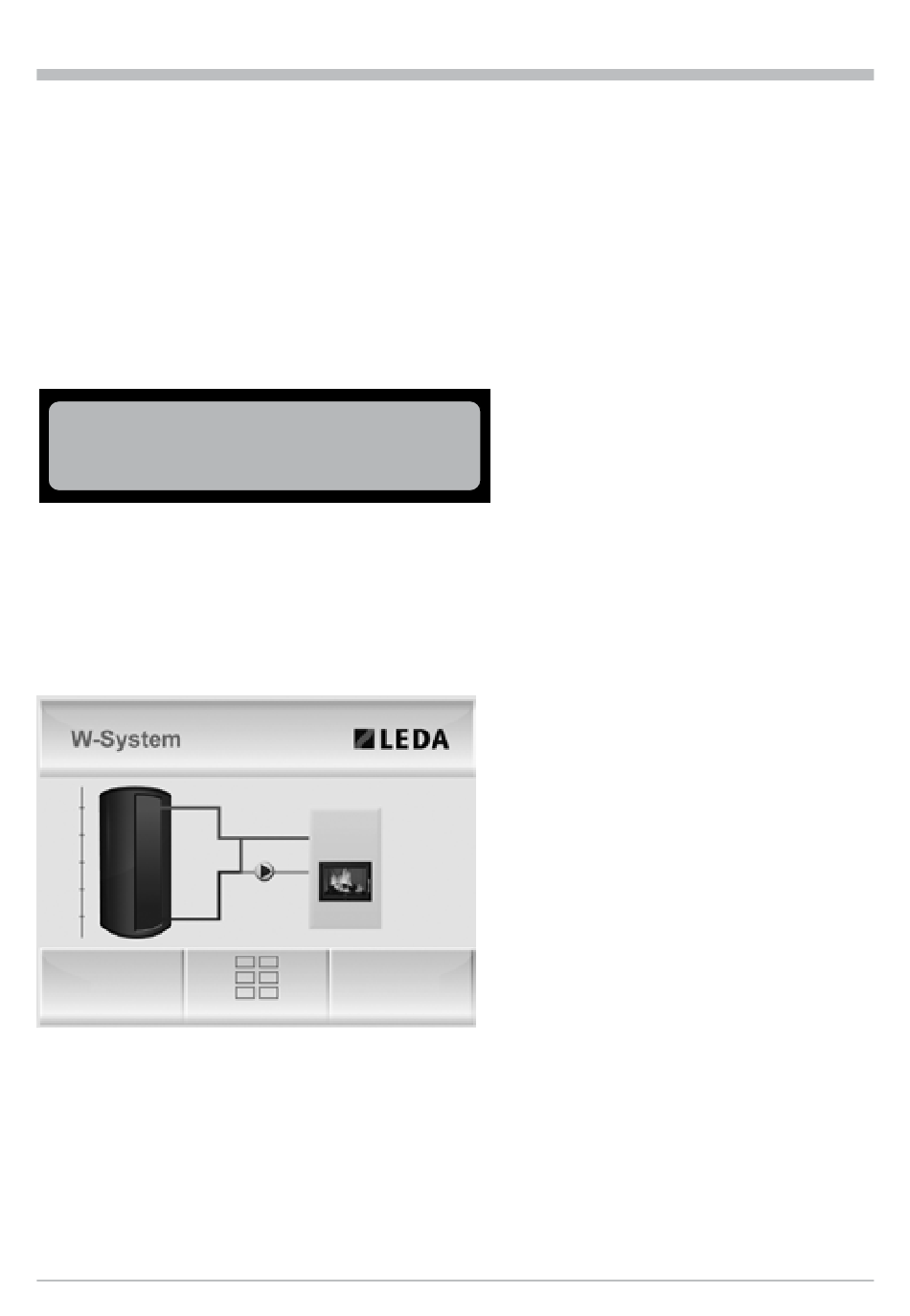

6.1 Anzeige der Systemwerte im Display der KS03
Die Steuereinheit der LEDATHERM Komplettstation enthält eine LCD-Anzeige, an der alle Informationen abge-
lesen und Einstellungen kontrolliert werden können. Die Paratmeter können durch den Fachbetrieb nach
Kapitel 5 verstellt werden.
K=73°C
T1=78°C
Abb. 6.1
LCD-Anzeige der Steuereinheit
6.2 Anzeige über separates Grafikdisplay
Ist an der KS03 ein oder mehrere separate Grafikdisplays (optionales Zubehör) angeschlossen, können fol-
gende Informationen abgelesen werden:
78°C
26°C
6.3 Anzeige über LEDATRONIC LT3
Ist die KS03 mit der Verbrennungsluftregelung LEDATRONIC LT3 verbunden können über das Display der LT3
wie beim separaten Grafikdisplay (siehe Kap 6.2) die Betriebsinformationen der KS03 abgelesen werden.
Weitere Informationen zur Anzeige, zur Bedienung und zu den Einstellungen bei Verwendung der LEDATRONIC
LT3 finden Sie in der Bedienungsanleitung der LEDATRONIC LT3.
P=61%
T2=26°C
73°C
ein
Über den normalen Anzeigemodus werden die
wichtigsten Betriebsinformationen angezeigt:
K
Kesseltemperatur
P
Drehzahl der Umwälzpumpe in %
T1
Speichertemperatur, oben
T2
Speichertemperatur, unten
• die Kessel- bzw. Vorlauftemperatur wird mittig oben
neben dem Heizgerät angegeben.
• Speichertemperaturen oben und unten werden jeweils
links neben dem Puffer angezeigt.
• Betrieb der Umwälzpumpe wird durch „ein" bzw.
„aus" dargestellt.
• Über die mittlere Taste unten lassen sich Einstellungen
für den Ruhemodus vornehmen.
Abb. 6.2
Anzeige über separates Grafikdisplay
Bedienung
29
