Montage und Installation
(2) Anschlussklemmen
Der Anschluss der Versorgungsspannung und
der Umwälzpumpe, sowie der Anschluss der
Temperatursensoren erfolgt über Anschluss-
klemmleisten auf der Steuerplatine. Bei der
Installation kann die obere Anschlussklemm-
leiste für die Temperatursensoren von der
Steuerplatine abgezogen werden.
3.4 Anschluss optionaler Komponenten
(1) Grundsätzliches zum Anschluss über den Datenbus
Die Verbindung zum zusätzlichen Grafikdisplay oder zur LEDATRONIC LT3 erfolgt über den Datenbus.
Der Anschluss der Datenbusleitung erfolgt über die freie Buchse auf der rechten Seite der Steuereinheit (siehe
Abb. 3.5).
Die Leitung ist auf beiden Seiten mit dem identischen Stecker ausgestattet, der Anschluss ist damit verwechs-
lungs- und verpolungsfrei. Das Kürzen der Datenbusleitung ist nur mit geeigneten Steckern oder mit Verbin-
dungsbuchsen möglich. Für die Montage von Western-Steckern vor Ort werden in der Regel besondere
Montage-Zangen benötigt. Es können jedoch fertig konfektionierte Kabellängen als Zubehör bestellt werden,
siehe Kap. 2.1 „(3) Sonderzubehör" auf Seite 7.
Die Datenbusleitung sollte austauschbar installiert werden.
18
Anschlussklemme
Temperaturfühler
Feinsicherung
Anschlussklemme
Netz und Pumpe
230 V AC, Netz
(vorverdrahtet)
Temperaturfühler
1
2
3
LCD-Display
Trafo
L N PE L N PE
Netz
Pumpe

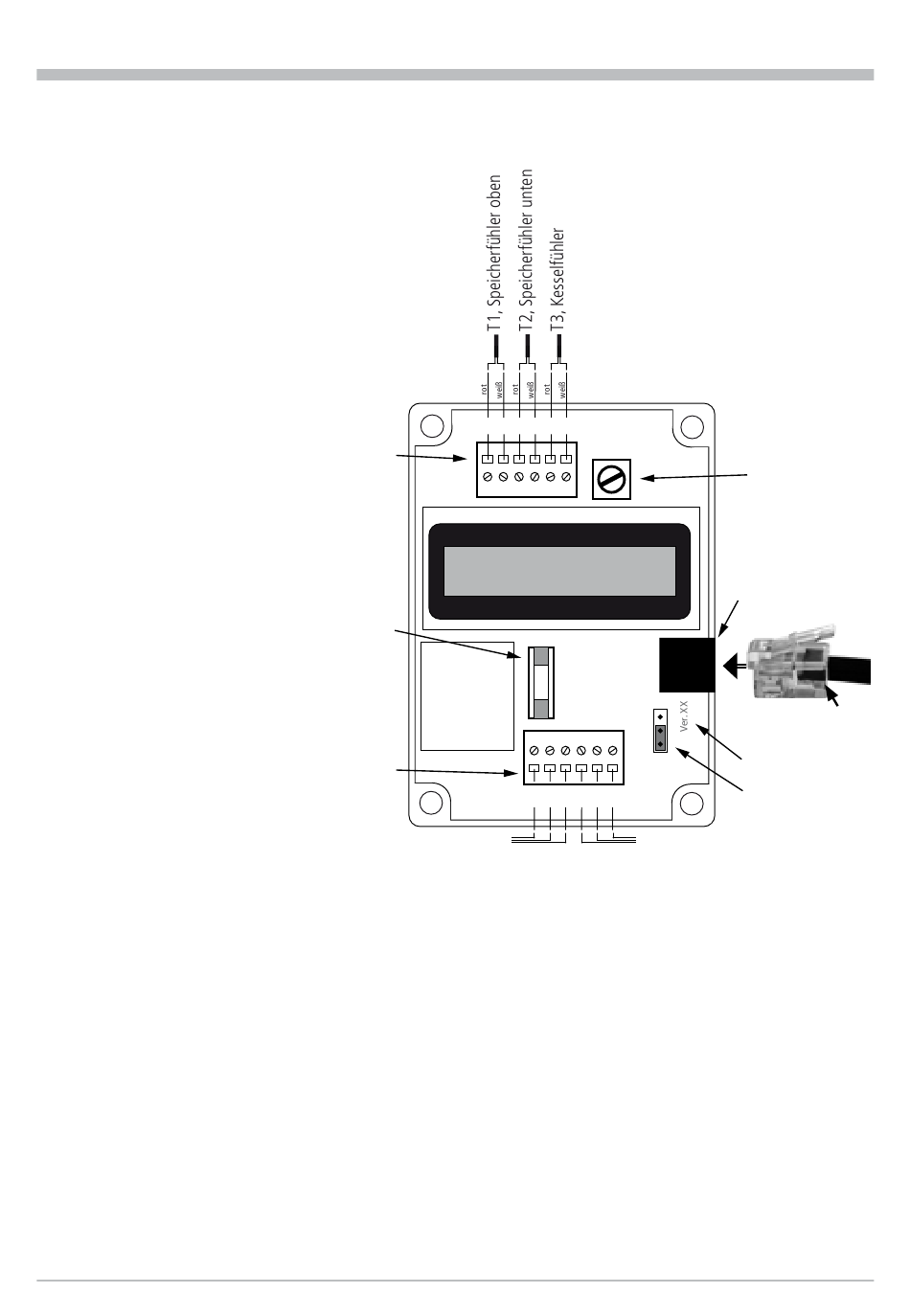

Abb. 3.5
Steuerplatine, Positionen der Anschlussklemmen
Dreh-/Druckknopf
Anschlussbuchse
Daten-Busleitung,
Westernbuchse
Datenbussleitung,
1
2
Westernstecker
3
Versionsnummer
Codier-Stecker
Umwälzpumpe
(vorverdrahtet)
