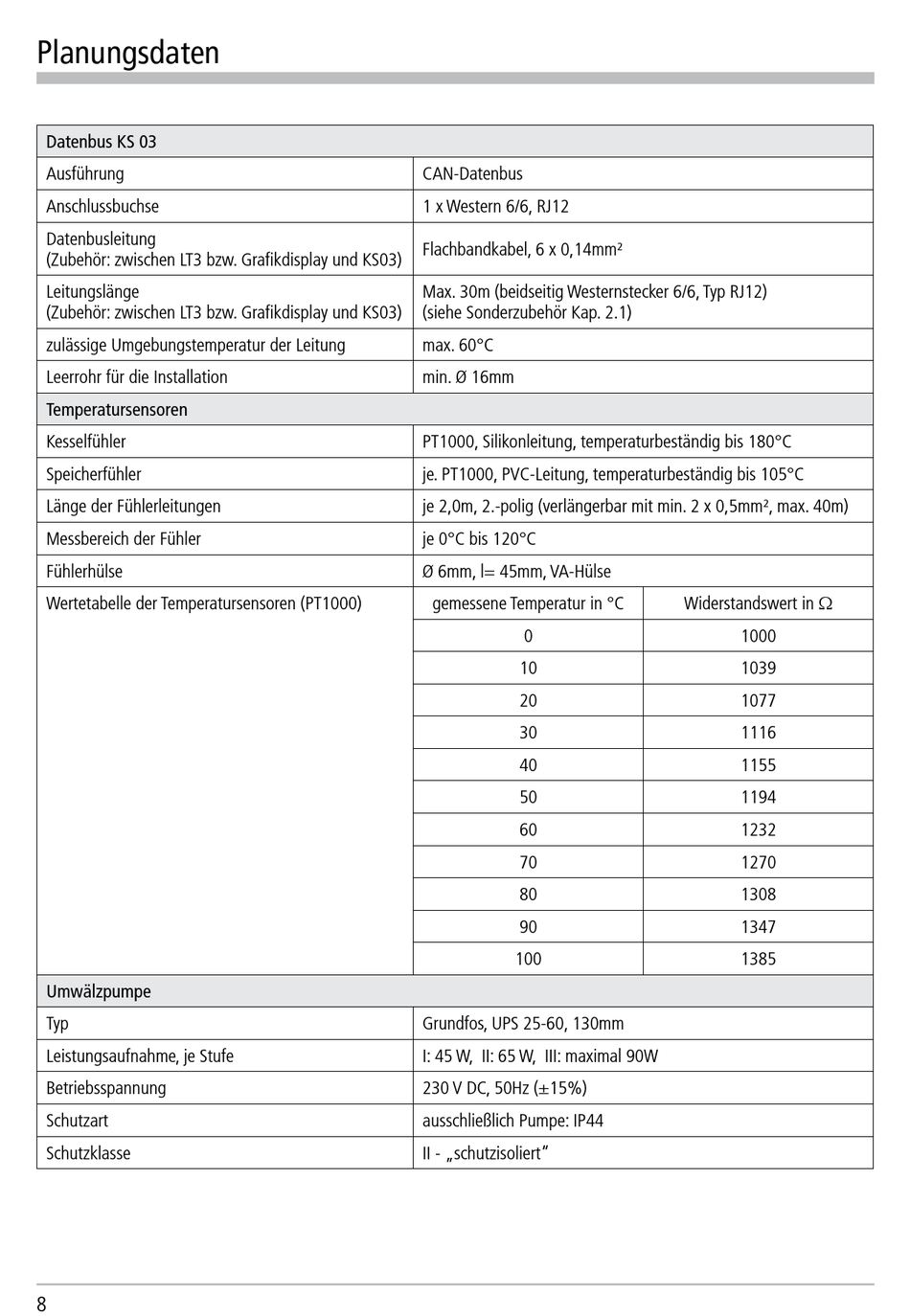

Planungsdaten
Datenbus KS 03
Ausführung
Anschlussbuchse
Datenbusleitung
(Zubehör: zwischen LT3 bzw. Grafikdisplay und KS03)
Leitungslänge
(Zubehör: zwischen LT3 bzw. Grafikdisplay und KS03)
zulässige Umgebungstemperatur der Leitung
Leerrohr für die Installation
Temperatursensoren
Kesselfühler
Speicherfühler
Länge der Fühlerleitungen
Messbereich der Fühler
Fühlerhülse
Wertetabelle der Temperatursensoren (PT1000)
Umwälzpumpe
Typ
Leistungsaufnahme, je Stufe
Betriebsspannung
Schutzart
Schutzklasse
8
CAN-Datenbus
1 x Western 6/6, RJ12
Flachbandkabel, 6 x 0,14mm²
Max. 30m (beidseitig Westernstecker 6/6, Typ RJ12)
(siehe Sonderzubehör Kap. 2.1)
max. 60°C
min. Ø 16mm
PT1000, Silikonleitung, temperaturbeständig bis 180°C
je. PT1000, PVC-Leitung, temperaturbeständig bis 105°C
je 2,0m, 2.-polig (verlängerbar mit min. 2 x 0,5mm², max. 40m)
je 0°C bis 120°C
Ø 6mm, l= 45mm, VA-Hülse
gemessene Temperatur in °C
0
10
20
30
40
50
60
70
80
90
100
Grundfos, UPS 25-60, 130mm
I: 45 W, II: 65 W, III: maximal 90W
230 V DC, 50Hz (±15%)
ausschließlich Pumpe: IP44
II - „schutzisoliert"
Widerstandswert in W
1000
1039
1077
1116
1155
1194
1232
1270
1308
1347
1385
