2.3 Beschreibung der Hauptkomponenten und
Betriebsfunktionen
Die LEDATHERM Komplettstation KS03 bein-
haltet wichtige zum Betrieb eines Festbrenn-
stoff-Heizgeräts in einem Wasserkreis not-
wendige und durch technische Regeln
vorgeschriebene Bauteile:
vorhandene
Steckdose,
230 V AC
• Umwälzpumpe
Sie ist für die Zirkulation des Wasserkreislaufs zwischen Wärmetauscher des Festbrennstoff-Heizgeräts und
Pufferspeicher verantwortlich. Die Umwälzpumpe ist in drei Stufen einstellbar, damit der Kesselkreis auf
einen optimalen Wasserdurchsatz und damit optimales Temperaturniveau voreingestellt werden kann.
• Kesseltemperatur-geführte Taktung der Umwälzpumpe
Nach dem Anschalten der Umwälzpumpe wird diese nicht mit gleichbleibender Leistung betrieben, sondern
in Abhängigkeit der Kesseltemperatur modulierend gefahren. Dadurch stellt sich eine nicht schnell veränder-
liche Kesseltemperatur und damit gleichbleibende Wasserleistung ein. Die Belastungen für den Wärmetau-
scher und alle Komponenten im Heizungssystem werden dadurch gering gehalten, wobei die höchste
Wasserleistungsausbeute erreicht wird.
• Temperatur-gesteuerte Rücklaufanhebung
Hierdurch wird in Abhängigkeit der vom Heizungssystem kommenden Rücklauftemperatur über ein Drei-
wege-Mischventil die zum Heizgerät gehende Rücklauftemperatur eingestellt. Dem in der Regel kälteren
Rücklauf aus dem Heizungssystem wird dabei immer so viel heißer Vorlauf beigemischt, dass die Temperatur
im Wärmetauscher des Heizgeräts in jeder Betriebssituation so knapp wie möglich oberhalb 60°C gehalten
wird.
10
Rücklauf
zum
LEDA-Heizgerät
3
el. Anschluss,
1,5m Leitung 3 x 1.0,
Rücklauf
Anschlussstecker (Schuko)
aus dem
Heizungssystem

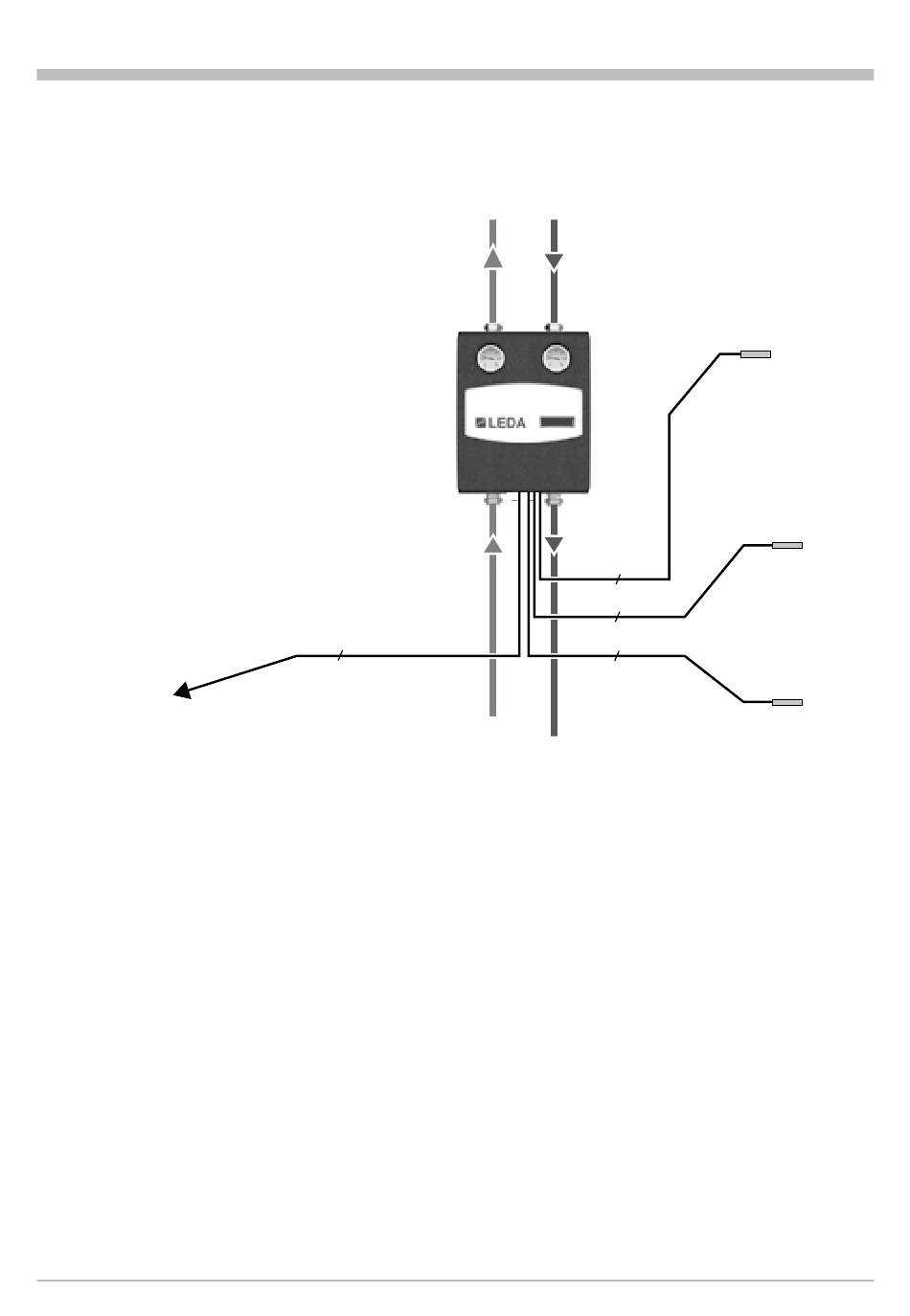

Abb. 2.1
Vorlauf
aus dem
LEDA-Heizgerät
2
2
jew. Fühlerleitung, PVC, 2 x 0.5
2
Vorlauf
in das
Heizungssystem
Systemdarstellung
Kesselfühler, PT1000
LEDA Heizgerät
Fühlerleitung, Silikon,
2 x 0.5
Speicherfühler, PT1000
Speicher, oben
Speicherfühler, PT1000
Speicher, unten
