(3) Anschluss an die LEDATRONIC LT3
Es sind die Angaben und Anweisungen der Montage- und Bedienungsanleitung der
LEDATRONIC LT3 zu beachten!
Die Verbindung zwischen der LEDATHERM Komplettstation KS03 und der LEDATRONIC LT3 wird ebenfalls über
den Datenbus hergestellt. Hierzu ist die Busweiche (optionales Zubehör) in die Datenbusleitung der LT3 einzu-
setzen (siehe Abb. 3.10). Die Position dieser Busweiche ist dabei beliebig, sie kann also z.B. unmittelbar bei der
Reglereinheit der LT3 oder innerhalb der Displayeinheit der LT3 in die Datenbusleitung eingesetzt werden.
HINWEIS:
Über die Verbindung der Datenbusleitung wird das Display der KS03, auch ohne Netzanschluss, über die Span-
nungsversorgung der LT3 mit Energie versorgt. Aber die Umwälzpumpe kann mit dieser Spannungs-
versorgung nicht betrieben werden.
Anschlussklemme
Sowohl die LEDATHERM Komplettstation KS03, wie auch die LEDATRONIC LT3 sind vorher vom
Temperaturfühler
Netz zu trennen (Netzstecker ziehen!).
Für den Anschluss der KS03 mit der LT3 ist der Codier-
stecker auf der Platine der Steuereinheit der KS03 im
Auslieferungszustand zu belassen (Stecker auf Kontakt-
stift 2 - 3 aufgesteckt).
Anschließend die Datenbusverbindung herstellen.
Anschlussklemme
Netz und Pumpe
Feinsicherung
Trafo
230 V AC, Netz
(vorverdrahtet)
Montage und Installation
Temperaturfühler
1
2
3
LCD-Display
1
2
3
L N PE L N PE
Netz
Pumpe
Umwälzpumpe
(vorverdrahtet)
Abb. 3.9

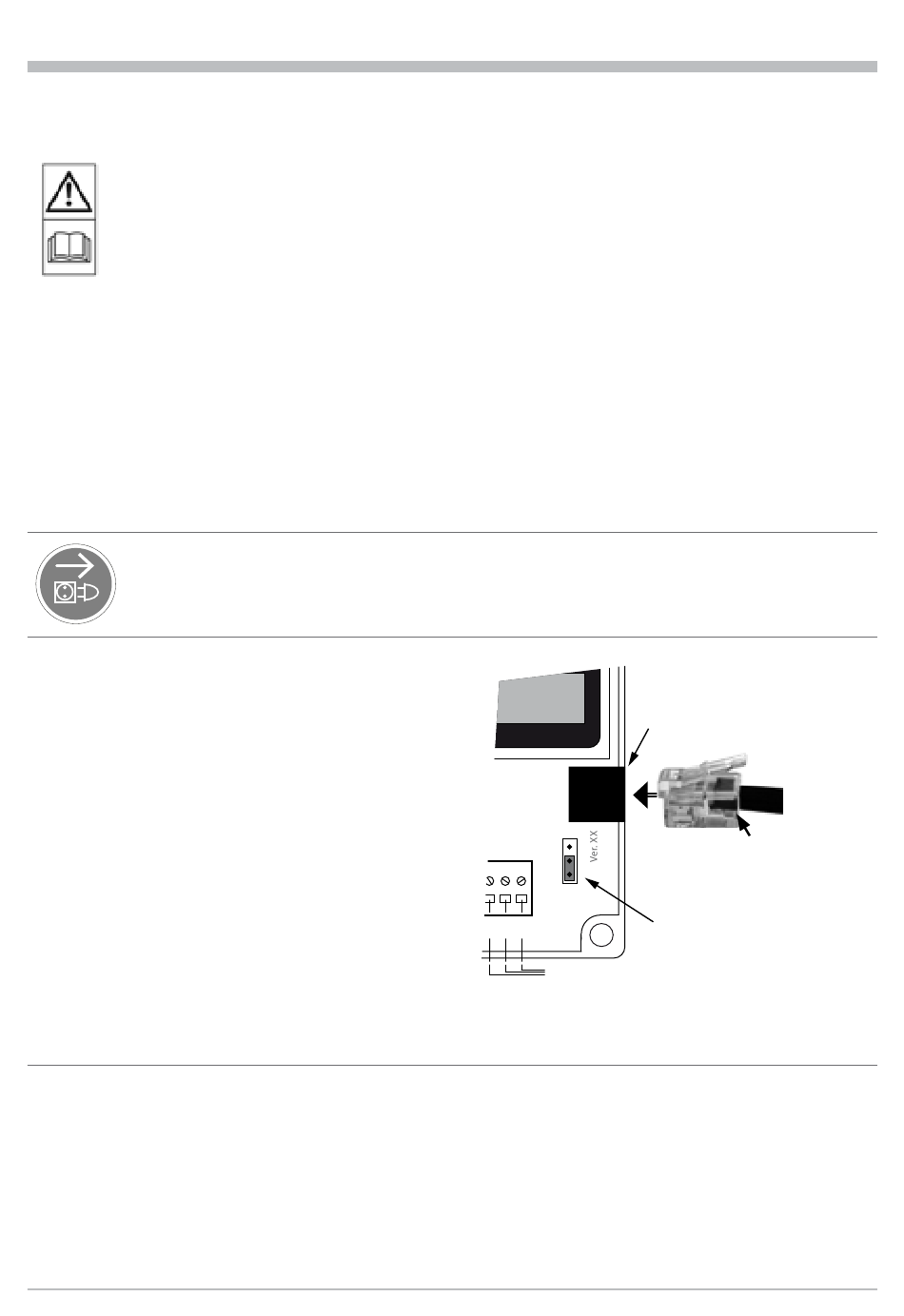

Codierstecker-Einstellung für LEDATRONIC LT3
auf der Steuerplatine
Dreh-/Druckknopf
Anschlussbuchse
Daten-Busleitung,
Westernbuchse
Datenbussleitung,
Westernstecker
Codier-Stecker
