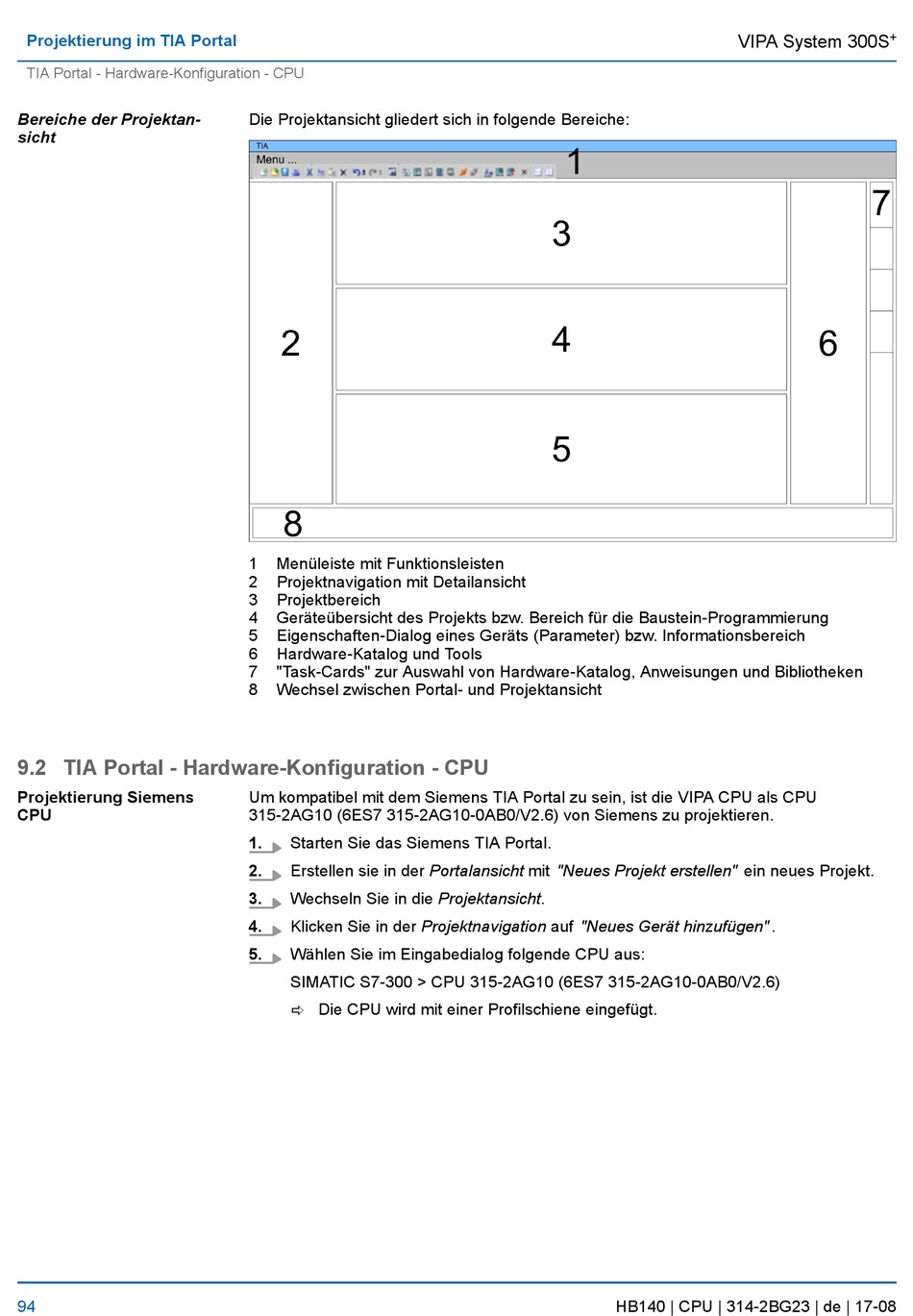

Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - CPU
Bereiche der Projektan-
sicht
9.2 TIA Portal - Hardware-Konfiguration - CPU
Projektierung Siemens
CPU
94
Die Projektansicht gliedert sich in folgende Bereiche:
1
Menüleiste mit Funktionsleisten
2
Projektnavigation mit Detailansicht
3
Projektbereich
4
Geräteübersicht des Projekts bzw. Bereich für die Baustein-Programmierung
5
Eigenschaften-Dialog eines Geräts (Parameter) bzw. Informationsbereich
6
Hardware-Katalog und Tools
7
"Task-Cards" zur Auswahl von Hardware-Katalog, Anweisungen und Bibliotheken
8
Wechsel zwischen Portal- und Projektansicht
Um kompatibel mit dem Siemens TIA Portal zu sein, ist die VIPA CPU als CPU
315-2AG10 (6ES7 315-2AG10-0AB0/V2.6) von Siemens zu projektieren.
1.
Starten Sie das Siemens TIA Portal.
2.
Erstellen sie in der Portalansicht mit "Neues Projekt erstellen" ein neues Projekt.
3.
Wechseln Sie in die Projektansicht.
4.
Klicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen" .
5.
Wählen Sie im Eingabedialog folgende CPU aus:
SIMATIC S7-300 > CPU 315-2AG10 (6ES7 315-2AG10-0AB0/V2.6)
ð Die CPU wird mit einer Profilschiene eingefügt.
VIPA System 300S
HB140 | CPU | 314-2BG23 | de | 17-08
+
