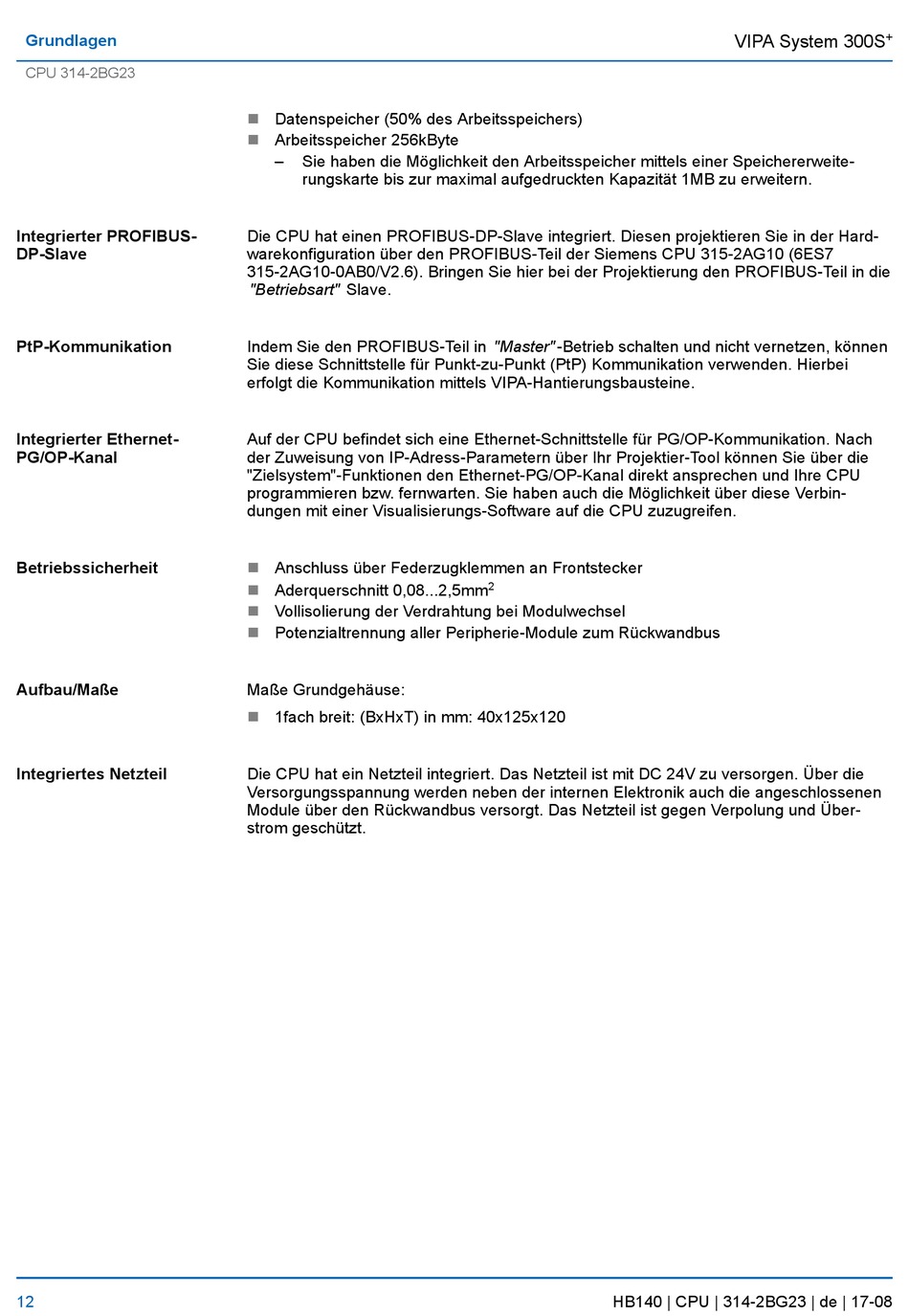

Grundlagen
CPU 314-2BG23
Integrierter PROFIBUS-
DP-Slave
PtP-Kommunikation
Integrierter Ethernet-
PG/OP-Kanal

Betriebssicherheit

Aufbau/Maße
Integriertes Netzteil
12
n Datenspeicher (50% des Arbeitsspeichers)
n Arbeitsspeicher 256kByte
– Sie haben die Möglichkeit den Arbeitsspeicher mittels einer Speichererweite-
rungskarte bis zur maximal aufgedruckten Kapazität 1MB zu erweitern.
Die CPU hat einen PROFIBUS-DP-Slave integriert. Diesen projektieren Sie in der Hard-
warekonfiguration über den PROFIBUS-Teil der Siemens CPU 315-2AG10 (6ES7
315-2AG10-0AB0/V2.6). Bringen Sie hier bei der Projektierung den PROFIBUS-Teil in die
"Betriebsart" Slave.
Indem Sie den PROFIBUS-Teil in "Master" -Betrieb schalten und nicht vernetzen, können
Sie diese Schnittstelle für Punkt-zu-Punkt (PtP) Kommunikation verwenden. Hierbei
erfolgt die Kommunikation mittels VIPA-Hantierungsbausteine.
Auf der CPU befindet sich eine Ethernet-Schnittstelle für PG/OP-Kommunikation. Nach
der Zuweisung von IP-Adress-Parametern über Ihr Projektier-Tool können Sie über die
"Zielsystem"-Funktionen den Ethernet-PG/OP-Kanal direkt ansprechen und Ihre CPU
programmieren bzw. fernwarten. Sie haben auch die Möglichkeit über diese Verbin-
dungen mit einer Visualisierungs-Software auf die CPU zuzugreifen.
n Anschluss über Federzugklemmen an Frontstecker
n Aderquerschnitt 0,08...2,5mm
n Vollisolierung der Verdrahtung bei Modulwechsel
n Potenzialtrennung aller Peripherie-Module zum Rückwandbus
Maße Grundgehäuse:
n 1fach breit: (BxHxT) in mm: 40x125x120
Die CPU hat ein Netzteil integriert. Das Netzteil ist mit DC 24V zu versorgen. Über die
Versorgungsspannung werden neben der internen Elektronik auch die angeschlossenen
Module über den Rückwandbus versorgt. Das Netzteil ist gegen Verpolung und Über-
strom geschützt.
