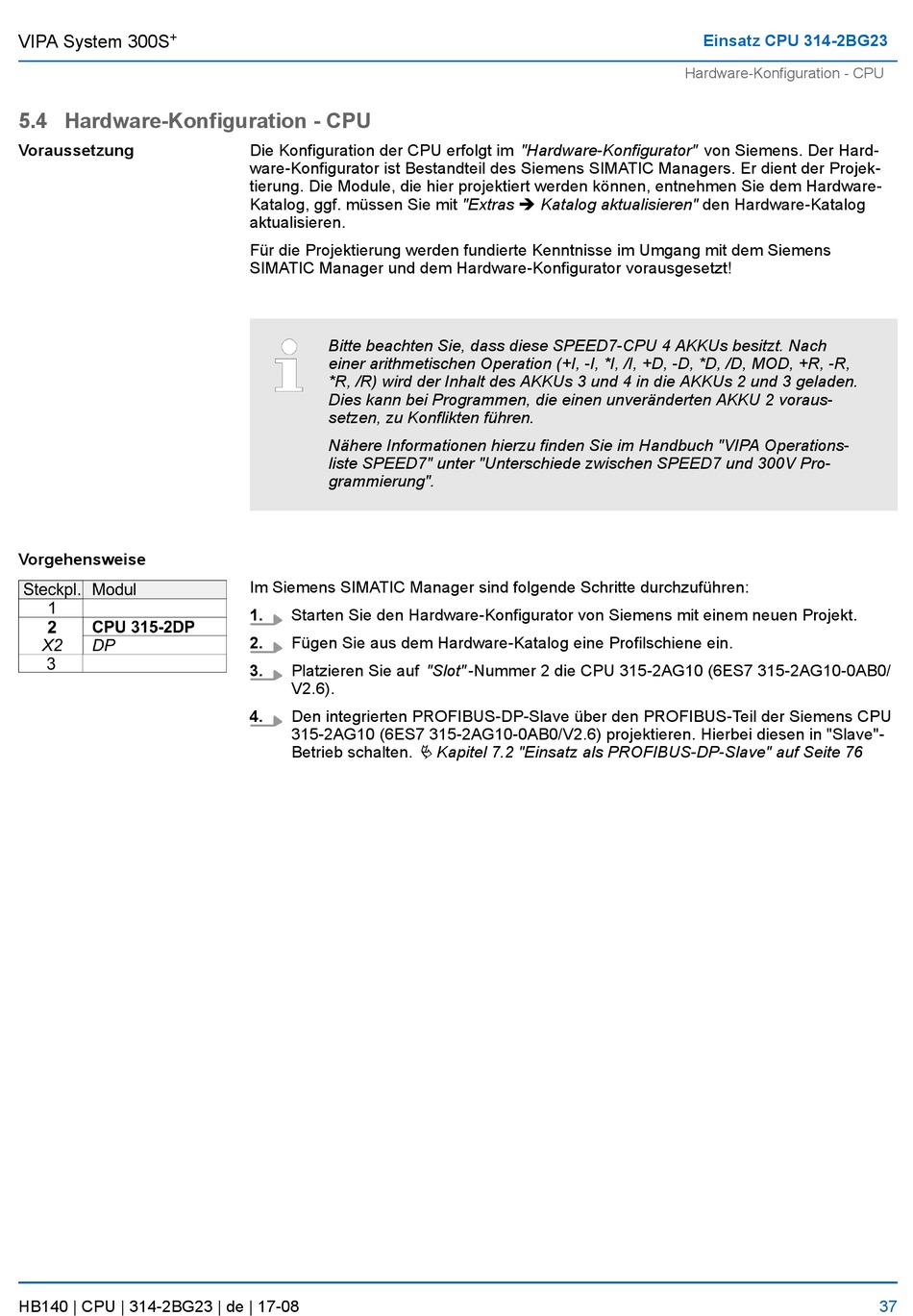

5.4 Hardware-Konfiguration - CPU
Voraussetzung
Vorgehensweise
HB140 | CPU | 314-2BG23 | de | 17-08
Die Konfiguration der CPU erfolgt im "Hardware-Konfigurator" von Siemens. Der Hard-
ware-Konfigurator ist Bestandteil des Siemens SIMATIC Managers. Er dient der Projek-
tierung. Die Module, die hier projektiert werden können, entnehmen Sie dem Hardware-
Katalog, ggf. müssen Sie mit "Extras è Katalog aktualisieren" den Hardware-Katalog
aktualisieren.
Für die Projektierung werden fundierte Kenntnisse im Umgang mit dem Siemens
SIMATIC Manager und dem Hardware-Konfigurator vorausgesetzt!
Bitte beachten Sie, dass diese SPEED7-CPU 4 AKKUs besitzt. Nach
einer arithmetischen Operation (+I, -I, *I, /I, +D, -D, *D, /D, MOD, +R, -R,
*R, /R) wird der Inhalt des AKKUs 3 und 4 in die AKKUs 2 und 3 geladen.
Dies kann bei Programmen, die einen unveränderten AKKU 2 voraus-
setzen, zu Konflikten führen.
Nähere Informationen hierzu finden Sie im Handbuch "VIPA Operations-
liste SPEED7" unter "Unterschiede zwischen SPEED7 und 300V Pro-
grammierung".
Im Siemens SIMATIC Manager sind folgende Schritte durchzuführen:
1.
Starten Sie den Hardware-Konfigurator von Siemens mit einem neuen Projekt.
2.
Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.
3.
Platzieren Sie auf "Slot" -Nummer 2 die CPU 315-2AG10 (6ES7 315-2AG10-0AB0/
V2.6).
4.
Den integrierten PROFIBUS-DP-Slave über den PROFIBUS-Teil der Siemens CPU
315-2AG10 (6ES7 315-2AG10-0AB0/V2.6) projektieren. Hierbei diesen in "Slave"-
Ä Kapitel 7.2 "Einsatz als PROFIBUS-DP-Slave" auf Seite 76
Betrieb schalten.
Einsatz CPU 314-2BG23
Hardware-Konfiguration - CPU
