So montieren Sie das Modul auf der DIN Schiene:
1. Stellen Sie sicher, dass die Spannungsversorgung vom O3-DIN-System getrennt
wurde.
2. Entriegeln Sie die DIN Schienen Klipse, indem Sie die Klipse nach außen ziehen
unter Zuhilfenahme eines Schraubenziehers bis Sie ein hörbares Klicken
vernehmen.
3. Wenn Sie das Modul an einem schon vorhandenen Modul anbringen, achten Sie
darauf, dass das Modul richtig in die Nuten eingeschoben wird und die Geräte
bündig abschließen.
DIN-Schienen Klipp verriegelt
4. Verriegeln Sie die DIN Schienen Klipse indem Sie mit einem Schraubenzieher die
Klipse Richtung Modul schieben bis sie wieder in die Position zurückschnappen.
5. Installieren Sie die mitgelieferten Endkappen, um die freiliegenden
Steckverbinder zu schützen.
6. Schließen Sie das O3-DIN-System wieder an die Spannungsversorgung an.
2.2
Demontage der Module
1. Stellen Sie sicher, dass die Spannungsversorgung vom O3-DIN-System getrennt
wurde.
2. Entriegeln Sie die DIN Schienen Klipse indem Sie die Klipse nach außen ziehen
unter Zuhilfenahme eines Schraubenziehers bis Sie ein hörbares Klicken
vernehmen.
3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung.
DE-O3-DIN-DALI Installationsanleitung.docx
Nuten zur Verbindung der
Module untereinander
Nuten zur Ver-
bindung der
Module
untereinander

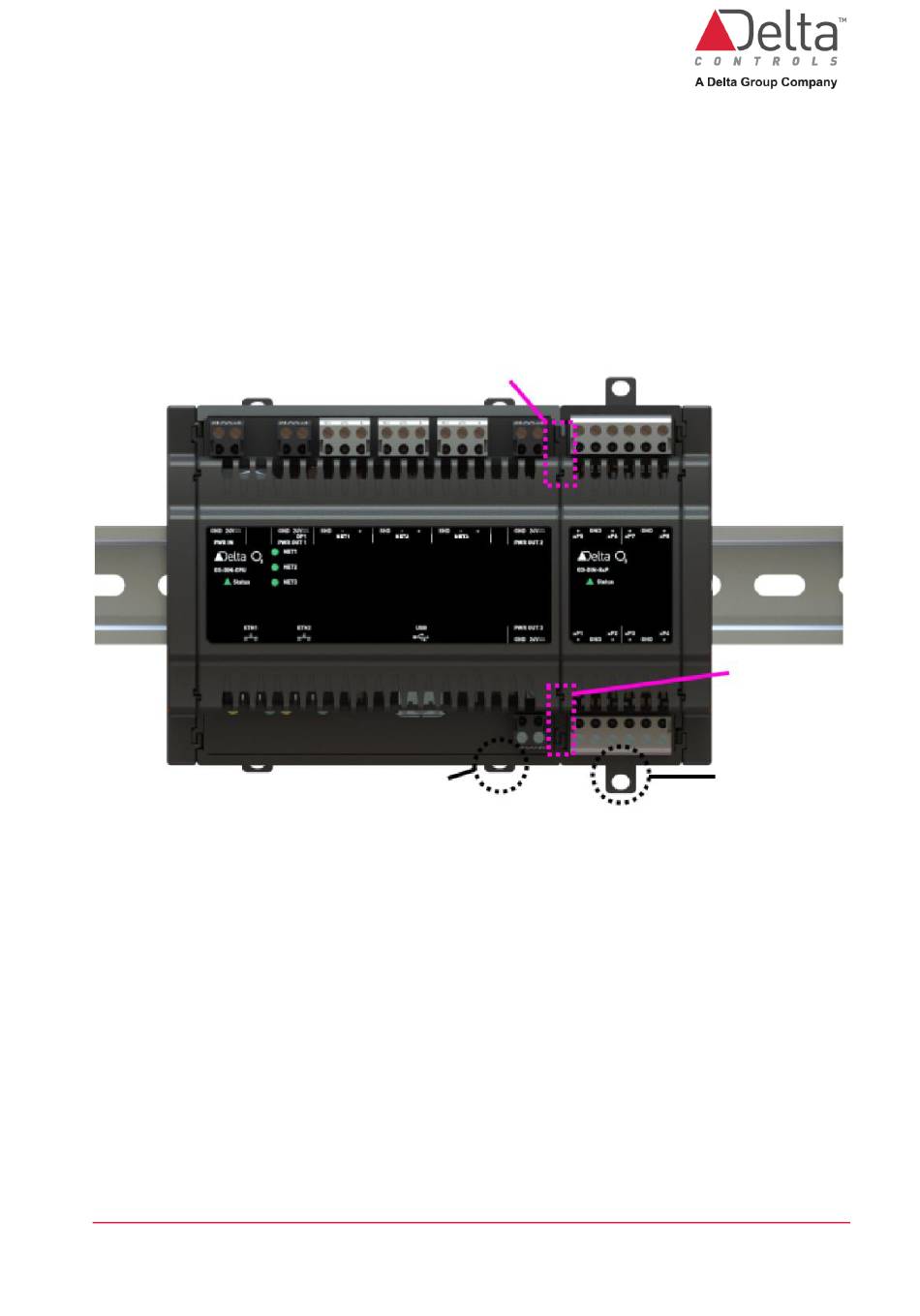

DIN-Schienen Klipp entriegelt
