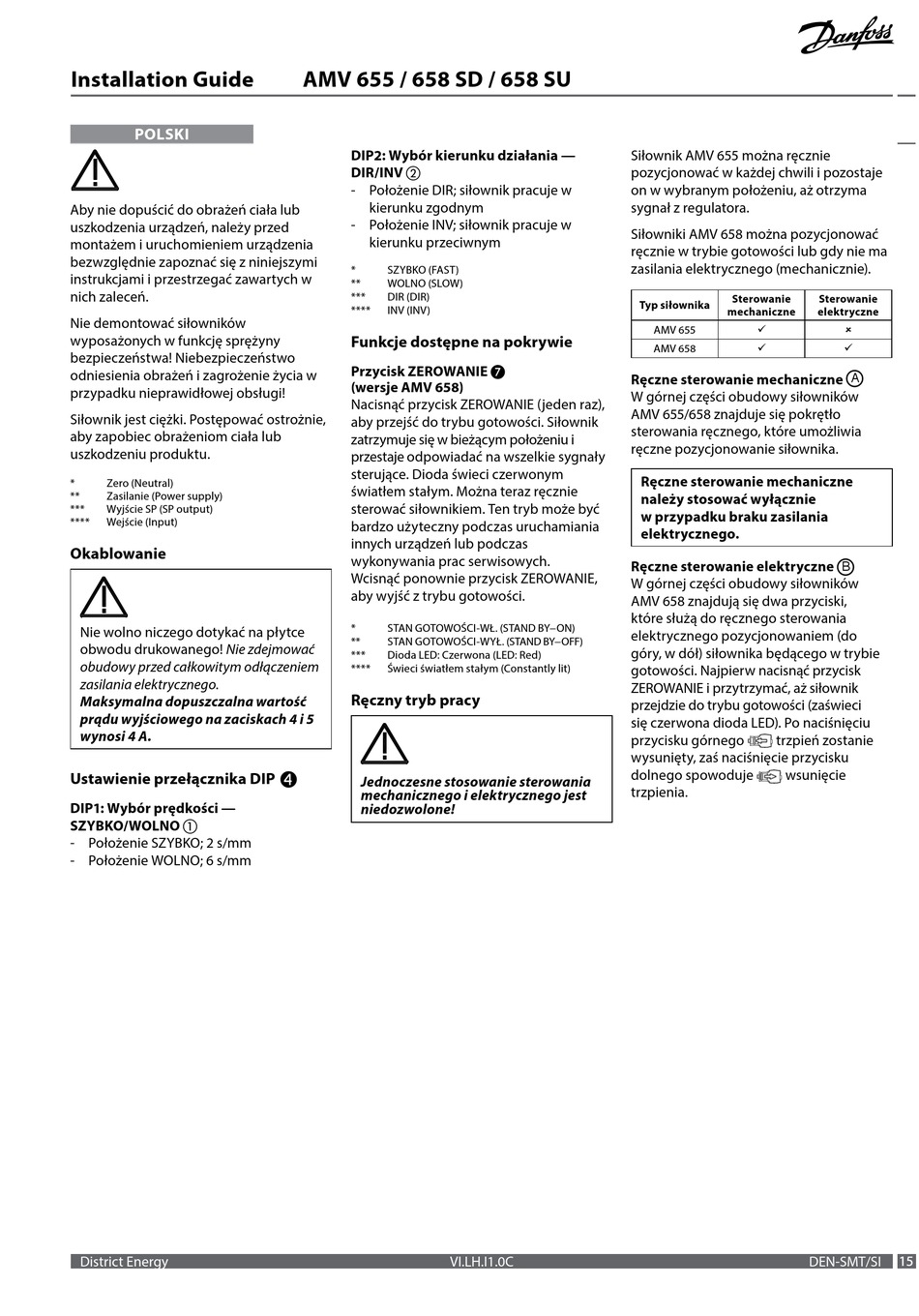

Installation Guide
POLSki
Aby nie dopuścić do obrażeń ciała lub
uszkodzenia urządzeń, należy przed
montażem i uruchomieniem urządzenia
bezwzględnie zapoznać się z niniejszymi
instrukcjami i przestrzegać zawartych w
nich zaleceń.
Nie demontować siłowników
wyposażonych w funkcję sprężyny
bezpieczeństwa! Niebezpieczeństwo
odniesienia obrażeń i zagrożenie życia w
przypadku nieprawidłowej obsługi!
Siłownik jest ciężki. Postępować ostrożnie,
aby zapobiec obrażeniom ciała lub
uszkodzeniu produktu.
*
Zero (Neutral)
**
Zasilanie (Power supply)
***
Wyjście SP (SP output)
****
Wejście (Input)
Okablowanie
Nie wolno niczego dotykać na płytce
obwodu drukowanego! Nie zdejmować
obudowy przed całkowitym odłączeniem
zasilania elektrycznego.
Maksymalna dopuszczalna wartość
prądu wyjściowego na zaciskach 4 i 5
wynosi 4 A.
Ustawienie przełącznika DiP
DiP1: Wybór prędkości —
SZyBkO/WOLNO ①
- Położenie SZYBKO; 2 s/mm
- Położenie WOLNO; 6 s/mm
District Energy
AMV 655 / 658 SD / 658 SU
DiP2: Wybór kierunku działania —
DiR/iNV ②
- Położenie DIR; siłownik pracuje w
kierunku zgodnym
- Położenie INV; siłownik pracuje w
kierunku przeciwnym
*
SZYBKO (FAST)
**
WOLNO (SLOW)
***
DIR (DIR)
****
INV (INV)
Funkcje dostępne na pokrywie
Przycisk ZEROWANiE ❼
(wersje AMV 658)
Nacisnąć przycisk ZEROWANIE (jeden raz),
aby przejść do trybu gotowości. Siłownik
zatrzymuje się w bieżącym położeniu i
przestaje odpowiadać na wszelkie sygnały
sterujące. Dioda świeci czerwonym
światłem stałym. Można teraz ręcznie
sterować siłownikiem. Ten tryb może być
bardzo użyteczny podczas uruchamiania
innych urządzeń lub podczas
wykonywania prac serwisowych.
Wcisnąć ponownie przycisk ZEROWANIE,
aby wyjść z trybu gotowości.
*
STAN GOTOWOŚCI-WŁ. (STAND BY−ON)
**
STAN GOTOWOŚCI-WYŁ. (STAND BY−OFF)
***
Dioda LED: Czerwona (LED: Red)
****
Świeci światłem stałym (Constantly lit)
Ręczny tryb pracy
Jednoczesne stosowanie sterowania
mechanicznego i elektrycznego jest
niedozwolone!
VI.LH.I1.0C
Siłownik AMV 655 można ręcznie
pozycjonować w każdej chwili i pozostaje
on w wybranym położeniu, aż otrzyma
sygnał z regulatora.
Siłowniki AMV 658 można pozycjonować
ręcznie w trybie gotowości lub gdy nie ma
zasilania elektrycznego (mechanicznie).
Sterowanie
Typ siłownika
mechaniczne
AMV 655
AMV 658
Ręczne sterowanie mechaniczne
W górnej części obudowy siłowników
AMV 655/658 znajduje się pokrętło
sterowania ręcznego, które umożliwia
ręczne pozycjonowanie siłownika.
Ręczne sterowanie mechaniczne
należy stosować wyłącznie
w przypadku braku zasilania
elektrycznego.
Ręczne sterowanie elektryczne
W górnej części obudowy siłowników
AMV 658 znajdują się dwa przyciski,
które służą do ręcznego sterowania
elektrycznego pozycjonowaniem (do
góry, w dół) siłownika będącego w trybie
gotowości. Najpierw nacisnąć przycisk
ZEROWANIE i przytrzymać, aż siłownik
przejdzie do trybu gotowości (zaświeci
się czerwona dioda LED). Po naciśnięciu
przycisku górnego
trzpień zostanie
wysunięty, zaś naciśnięcie przycisku
dolnego spowoduje
wsunięcie
trzpienia.
Sterowanie
elektryczne
A
B
15 15
DEN-SMT/SI
