SOMMAIRE
1.
DESCRIPTION DU BRULEUR . . . . . . . .
1.1 Matériel fourni . . . . . . . . . . . . . . . . . . . .
2.
DONNEES TECHNIQUES . . . . . . . . . . .
2.1 Données techniques . . . . . . . . . . . . . . .
2.2 Dimensions . . . . . . . . . . . . . . . . . . . . . .
2.3 Plages de travail. . . . . . . . . . . . . . . . . . .
3.
INSTALLATION . . . . . . . . . . . . . . . . . . .
3.1 Fixation à la chaudière . . . . . . . . . . . . . .
3.2 Alimentation du combustible. . . . . . . . . .
3.3 Installation hydraulique . . . . . . . . . . . . .
3.4 Raccordements électriques . . . . . . . . . .
1. DESCRIPTION DU BRULEUR
Brûleur de fioul à fonctionnement à une allure avec basses émissions de polluants (Oxyde d'Azote NOx,
Oxyde de Carbone CO et Hydrocarbures imbrûlés), conformément au marque "Blauer Engel" (RAL-UZ9,
Edition Février 2001).
Approbation BUWAL N° 198014.
CE Certification N.: 0036 0232/98 (370T1) – 0036 0233/98 (374T1), selon 92/42/CEE.
Brûleur conforme au degré de protection IP 40 selon EN 60529.
Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE,
Machines 98/37/CEE et rendement 92/42/CEE.

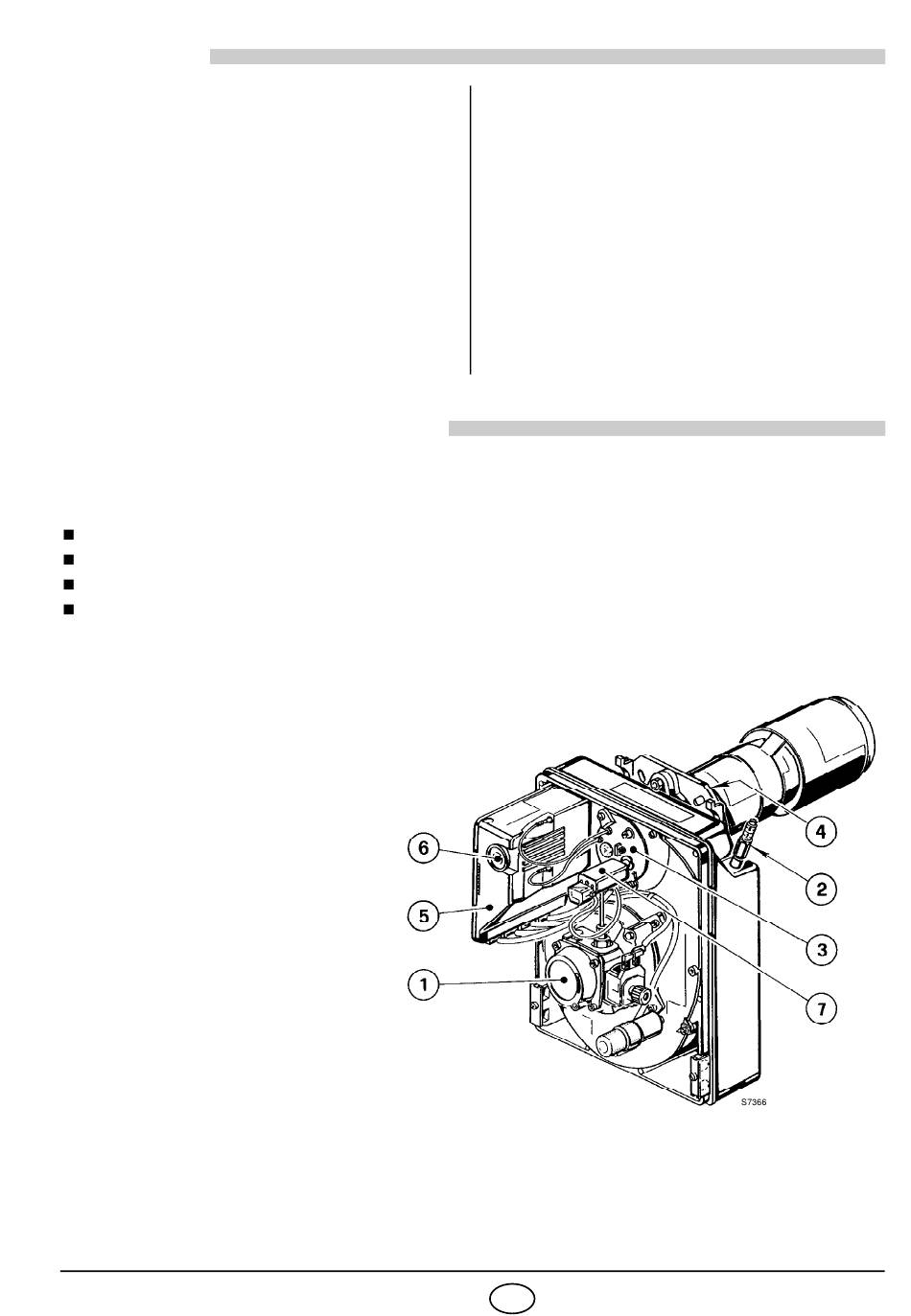

1 – Pompe fioul
2 – Réglage du volet d'air
3 – Porte gicleur
4 – Bride avec joint isolant
5 – Boîte de commande et de
contrôle
6 – Bouton de réarmement avec
signalisation de sécurité
7 – Détecteur flamme
1.1 MATERIEL FOURNI
Bride avec joint isolant . . . . . . . . . N° 1
Vis et écrous pour bride . . . . . . . . N° 1
Fiche 7 pôles (seulement pour code 3737055 - 3737056 - 3737455) . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
2323
All manuals and user guides at all-guides.com
1
1
2
2
2
2
3
3
3
4
5
Fig. 1
Vis et écrous pour bride de montage sur la chaudière . N° 4
Flexibles avec nipples. . . . . . . . . . . . . . . . . . . . . . . . . . N° 2
1
4.
FONCTIONNEMENT. . . . . . . . . . . . . . . .
4.1 Réglage de la combustion . . . . . . . . . . . .
4.2 Réglage des électrodes. . . . . . . . . . . . . .
4.3 Réglage détecteur flamme . . . . . . . . . . .
4.4 Réchauffage du combustible . . . . . . . . . .
4.5 Programme de mise en marche. . . . . . . .
5.
ENTRETIEN . . . . . . . . . . . . . . . . . . . . . .
6.
PANNES / REMEDES . . . . . . . . . . . . . . . 10
F
6
6
8
8
8
9
9
