Anleitung | PAH 20/25/32/50/63/70/80/100 Pumpen
@ Danfoss | DHS (im) | 04.2021

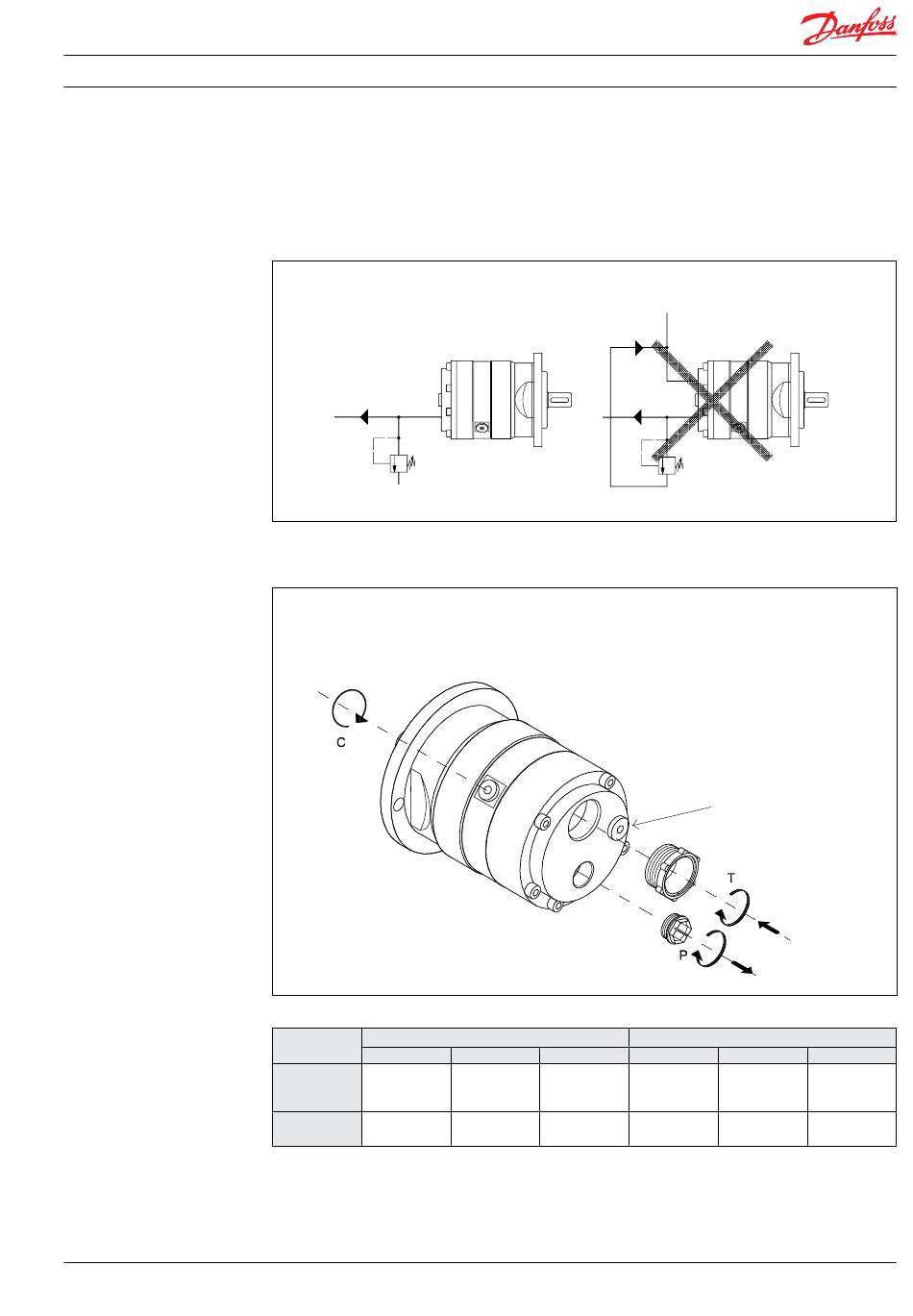

3.4 Schutz vor zu hohem Druck
Schützen Sie die Pumpe mit einem Sicherheits-
ventil oder einem Bypass-/Druckbegrenzungs-
ventil auf der Druckseite vor zu hohem Druck.
Das Ventil sollte so nah wie möglich an der
Pumpe montiert werden.
3.5 Anschlüsse
P
Gewinde-
größe
G 3/4 x 20
Max.
150 Nm
1)
Drehmoment
[110 lb]
Die empfohlenen Drehmomente gelten für Dichtungsringe aus Stahl mit einem Gummidichtele
1)
ment.
Die Öffnungseigenschaften
des Ventils dürfen nicht zu Spitzen Drücke über
200 barg (2900 psig) führen.
Der Ventilausgang darf nicht direkt an der
Pumpe Saugleitung angeschlossen werden. Es
muss direkt mit dem Tank verbunden werden.
P: Druck
T:
C: Entlüftung
Passfeder
PAH 20/25/32: 8 x 7 x 32 DIN 6885
PAH 50/63/70/80/100: 10 x 8 x 45.2 DIN 6885
PAH 20/25/32
T
C
G 1 1/4 x 20
G 1/4 x 14
90 Nm
10 Nm
1)
[65 lb]
[7.5 lb]
Speicher
Nur HIP-Version
PAH 50/63/70/80/100
P
T
G 1 1/4 x 20
G 1 1/2 x 20
180 Nm
150 Nm
1)
1)
[135 lb]
[110 lb]
180R9002 | AN146186502873de-000601 |
C
G 1/4 x 14
20 Nm
[15 lb]
7
