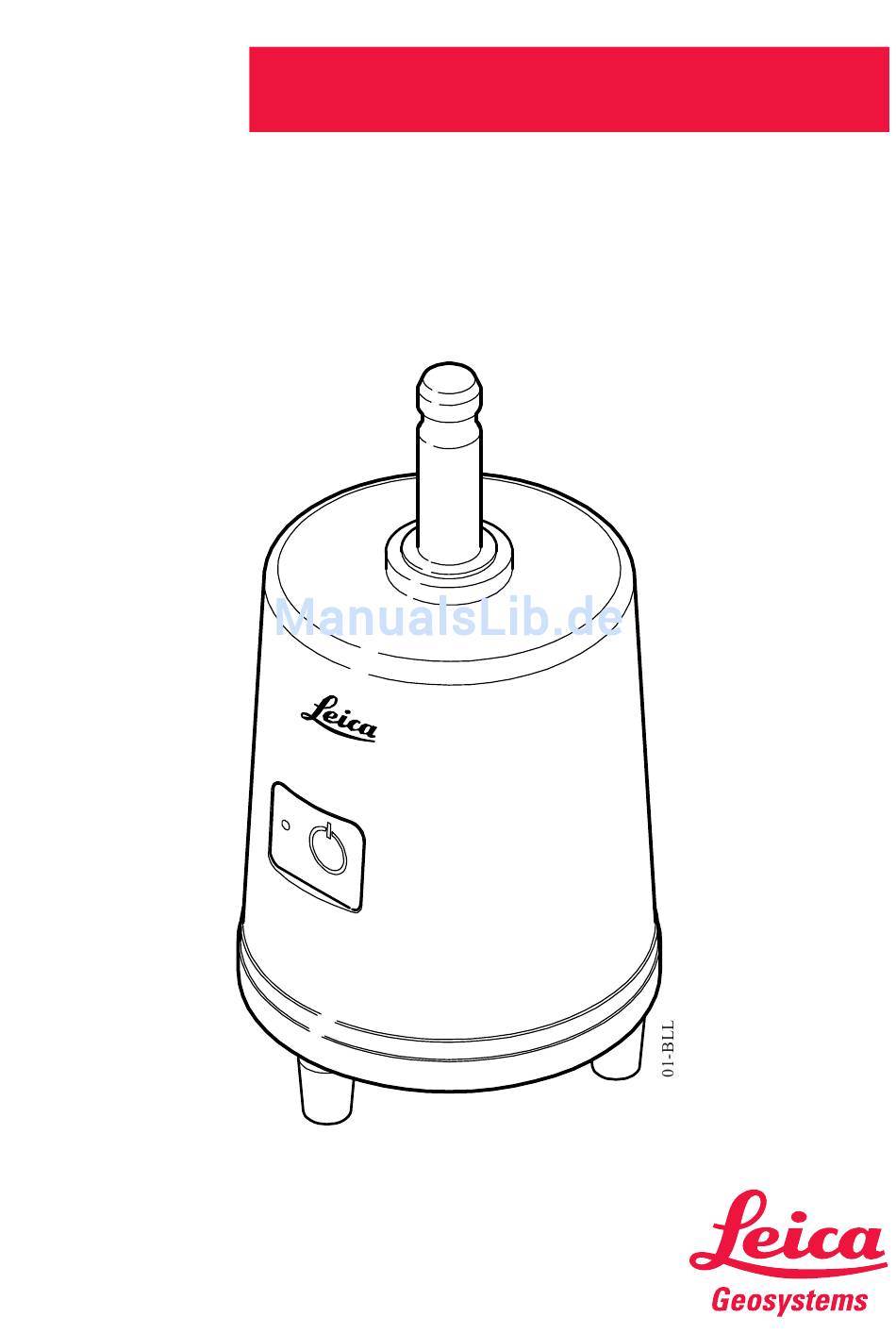

- Seite 1 Leica Basic Laserlot Gebrauchsanweisung SNLL 111 Version 1.1 Deutsch © Leica Geosystems Basic Laserlot-1.1.0de...
- Seite 2 Herzlichen Glückwunsch zum Kauf dieses Leica Geosystems Instruments. Diese Gebrauchsanweisung enthält neben den Hinweisen zur Verwendung auch wichtige Sicherheitshinweise (siehe Kapitel "Sicherheitshinweise"). Lesen Sie die Gebrauchsanweisung vor der Inbetriebnahme des Produkts sorgfältig durch. Basic Laserlot-1.1.0de © Leica Geosystems...
-
Seite 3: Produktidentifizierung
Die Typenbezeichnung und die Serie Nr. Ihres Produkts sind auf dem Typenschild ausserhalb am Gehäuse angebracht. Übertragen Sie diese Angaben in Ihre Gebrauchsanweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an unsere Vertretung oder Servicestelle haben. Typ: Serie Nr.: © Leica Geosystems Basic Laserlot-1.1.0de... -
Seite 4: Verwendete Symbole
Personenschäden oder den Tod bewirken kann. VORSICHT: Gebrauchsgefahr oder sachwidrige Verwendung, die nur geringe Personenschäden, aber erhebliche Sach-, Vermögens- oder Umweltschäden bewirken kann. Nutzungsinformation, die dem Benutzer hilft, das Produkt technisch richtig und effizient einzusetzen. Basic Laserlot-1.1.0de © Leica Geosystems... -
Seite 5: Inhaltsverzeichnis
Pflege und Lagerung ..........14 Sicherheitshinweise ..........16 Verwendungszweck ..............16 Einsatzgrenzen ................. 17 Verantwortungsbereiche ............18 Gebrauchsgefahren ..............19 Laserklassifizierung ..............23 Elektromagnetische Verträglichkeit (EMV) ......27 FCC Hinweis (gültig in USA) ..........28 Technische Daten ............30 © Leica Geosystems Basic Laserlot-1.1.0de... -
Seite 6: Instrumentenbeschreibung
Instrumentenbeschreibung Sensor Nadir Laserlot SNLL111 • Zur Zentrierung des Stativs über Bodenpunkte. • Für allgemeine Lotungen. • Zur Adaption von Reflektorträgern und Sensoren. Basic Laserlot-1.1.0de © Leica Geosystems... -
Seite 7: Funktionen
Funktionen ON/OFF Funktion AutoOff Das Basic Laserlot schaltet sich nach ungefähr drei Minuten automatisch aus. Diese Funktion ist immer aktiv. Kurzer Druck zum Einschalten des Basic Laserlots. © Leica Geosystems Basic Laserlot-1.1.0de... -
Seite 8: Laser-Helligkeit
Führen Sie immer Ersatzbatterien mit sich. Damit können begonnene Arbeiten auch zu Ende geführt werden. Laser schwach Laser intensiv Die Einstellung der Helligkeit bleibt auch nach dem Ausschal- ten des Basic Laserlots erhalten. Basic Laserlot-1.1.0de © Leica Geosystems... -
Seite 9: Batterien Wechseln
Immer kompletten Batteriesatz austau- schen. • Alte und neue Batterien nicht mischen. • Keine Batterien verschiedener Der Batteriedeckel ist Hersteller oder unterschiedli- symmetrisch. Es gibt chen Typs verwenden. zwei Montagemöglichkeiten. • Batterietyp siehe technische Daten. © Leica Geosystems Basic Laserlot-1.1.0de... -
Seite 10: Aufstellen
2. Basic Laserlot in Dreifuss einsetzen und einschalten. Das Basic Laserlot Achten Sie darauf, kann nur in Verbin- dass sich zwischen dung mit einem der erwähnten Basic Laserlot und Zielpunkt Dreifüsse verwendet werden. keine Gegenstände befinden. Basic Laserlot-1.1.0de © Leica Geosystems... - Seite 11 Laserpunkt erneut mit dem Bodenpunkt zur Deckung bringen. 7. Horizontierung überprüfen und gegebenenfalls Arbeits- schritte 5 und 6 solange wiederholen, bis die erforderli- che Positioniergenauigkeit erreicht ist. Das Basic Laserlot SNLL111 immer im Dreifuss verriegeln! © Leica Geosystems Basic Laserlot-1.1.0de...
-
Seite 12: Prüfen Und Justieren
6. Arbeitsschritte 3 bis 5 noch einmal wiederholen. Während der Überprüfung darf das Stativ und der Dreifuss nicht bewegt werden. Das Prüfen des Basic Laserlots ist auf einer hellen, ebenen und horizontalen Oberfläche durchzuführen (z.B. Blatt Papier). Basic Laserlot-1.1.0de © Leica Geosystems... - Seite 13 Laserpunktes um mehr als 1.4 mm vom erstmarkierten Punkt, ist eventuell eine Justierung notwendig. Benachrichtigen Sie Ihre nächstgelegene Leica Geosystems Servicewerkstatt. Die Grösse des Laserpunktes kann je nach Helligkeit und Oberflä- che variieren. Bei einer Distanz von 1.5 m ist mit einem durch- schnittlichen Durchmesser von 2.5 mm zu rechnen.
-
Seite 14: Pflege Und Lagerung
Pflege und Lagerung Transport: Verwenden Sie für den Transport oder Versand Ihrer Ausrüstung immer die optionale Leica Geosystems-Original- verpackung. Achten Sie beim Transport Ihrer Ausrüstung im Feld immer darauf, dass Sie • das Basic Laserlot entweder im optionalen Transportbehälter transportieren, •... - Seite 15 • Staub von Laseraustrittsöffnung wegblasen • Glas nicht mit den Fingern berühren • nur mit sauberen und weichen Lappen reinigen; wenn nötig mit reinem Alkohol etwas befeuchten. Keine anderen Flüssigkeiten verwenden, da diese die Kunststoffteile angreifen können. © Leica Geosystems Basic Laserlot-1.1.0de...
-
Seite 16: Sicherheitshinweise
Fälle erlaubt • Durchführung von Umbauten oder Veränderungen am Produkt • Inbetriebnahme nach Entwendung • Verwendung von Zubehör anderer Hersteller, das von Leica Geosystems nicht ausdrücklich genehmigt ist • Ungenügende Absicherung des Messstandortes (z.B.: Durch- führung von Messungen an Strassen, etc.) -
Seite 17: Einsatzgrenzen
Betrieb genommen werden, wenn der Benutzer instruiert ist. Einsatzgrenzen Umwelt: Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet, nicht einsetzbar in agressiver oder explosiver Umge- bung. Ein zeitlich begrenzter Einsatz bei Regen ist zulässig. Siehe Kapitel "Technische Daten". © Leica Geosystems Basic Laserlot-1.1.0de... -
Seite 18: Verantwortungsbereiche
Für den Betreiber gelten folgende Pflichten: • Er versteht die Schutzinformationen auf dem Produkt und die Instruktionen in der Gebrauchsanweisung. • Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvor- schriften. • Er benachrichtigt Leica Geosystems, sobald an der Ausrüstung Sicherheitsmängel auftreten. Basic Laserlot-1.1.0de © Leica Geosystems... -
Seite 19: Gebrauchsgefahren
Produkts, nach einem Sturz oder anderen unerlaubten Beanspruchungen bzw. Veränderungen des Produkts. Gegenmassnahmen: Führen Sie periodisch Kontrollmessungen und die in der Ge- brauchsanweisung angegebenen Feldjustierungen durch. Beson- ders nach übermässiger Beanspruchung des Produkts, und vor und nach wichtigen Messaufgaben. © Leica Geosystems Basic Laserlot-1.1.0de... - Seite 20 Beim Versand bzw. bei der Entsorgung von geladenen Batterien kann bei unsachgemässen, mechanischen Einwirkungen auf die Batterie Brandgefahr entstehen. Gegenmassnahmen: Entfernen Sie beim Versand die Batterien aus dem Gerät. Entsor- gen Sie nur entladene Batterien. Basic Laserlot-1.1.0de © Leica Geosystems...
- Seite 21 Der Dreifuss zur Adaption des Basic Laserlots darf nie lose auf dem Stativteller liegen. Ziehen Sie deshalb sofort nach dem Auf- setzen des Dreifusses die Zentralanzugschraube an bzw. entfernen Sie den Dreifuss und das Basic Laserlot sofort nach dem Öffnen der Zentralanzugschraube vom Stativ. © Leica Geosystems Basic Laserlot-1.1.0de...
- Seite 22 Personen, die Ausrüstung sachwidrig zu verwenden. Dabei können Sie sich und Dritte schwer verletzen sowie die Umwelt verschmutzen. Gegenmassnahmen: Entsorgen Sie die Ausrüstung sachgemäss. Befolgen Sie die länderspezifischen Entsorgungsvorschriften. Schützen Sie die Ausrüstung jederzeit vor dem Zugriff unberech- tigter Personen. Basic Laserlot-1.1.0de © Leica Geosystems...
-
Seite 23: Laserklassifizierung
Sie ihn nicht unnötig auf andere Personen. Der Schutz des Auges wird üblicherweise durch Abwendungsreaktionen einschliesslich des Lidschlussreflexes bewirkt. WARNUNG: Direkter Blick in den Strahl mit optischen Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann gefährlich sein. Gegenmassnahmen: Mit optischen Hilfsmitteln nicht in den Strahl blicken. © Leica Geosystems Basic Laserlot-1.1.0de... - Seite 24 Beschilderung Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 nach IEC 60825-1 (2001-08) ≤ 0.95 mW λ = 620 - 690 nm Basic Laserlot-1.1.0de © Leica Geosystems...
- Seite 25 Type: SNLL111 Art. No. 644058 Power: 6V=/ 200mA max. Leica Geosystems AG CH-9435 Heerbrugg Made in Singapore xxxx Serial No.: xxxxxxx This laser Product complies with 21CFR 1040 as applicable. This device complies with part 15 of the FCC Rules. Operation is subject to the...
- Seite 26 Laserstrahl Austretender Laserstrahl (sichtbar) (sichtbar) VORSICHT: Lassen Sie das Produkt nur von einer von Leica Geosystems autorisierten Servicewerkstätte reparieren. Basic Laserlot-1.1.0de © Leica Geosystems...
-
Seite 27: Elektromagnetische Verträglichkeit (Emv)
WARNUNG: Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. Obwohl das Basic Laserlot die strengen Anforderungen der ein- schlägigen Richtlinien und Normen erfüllen, kann Leica Geosys- tems die Möglichkeit einer Störung anderer Geräte nicht ganz ausschliessen. VORSICHT: Möglichkeit einer Funktionsstörung durch elektroma- gnetische Strahlung. -
Seite 28: Fcc Hinweis (Gültig In Usa)
• Den Abstand zwischen Gerät und Empfänger vergrössern. • Das Gerät an die Steckdose eines Stromkreises anschliessen, der unterschiedlich ist zu dem des Empfängers. • Lassen Sie sich von Ihrem Händler oder einem erfahrenen Radio- und Fernsehtechniker helfen. Basic Laserlot-1.1.0de © Leica Geosystems... -
Seite 29: Produkt-Beschriftung
WARNUNG: Änderungen oder Modifikationen, die nicht ausdrück- lich von Leica Geosystems erlaubt wurden, können das Recht des Anwenders einschränken, das Gerät in Betrieb zu nehmen. Produkt-Beschriftung: This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) -
Seite 30: Technische Daten
IP53, nach IEC 60529 (spritz- wasserdicht) Abmessungen Höhe, Durchmesser 153 mm, 80 mm Gewicht 705 g (1.6 lbs) Temperaturbereich Betrieb -20 °C (-4°F) bis +50 °C (122°F) Lager -40 °C (-40°F) bis +70 °C (158°F) Basic Laserlot-1.1.0de © Leica Geosystems... - Seite 31 Gemäss SQS-Zertifikat verfügt Leica Geosystems AG, Heerbrugg, über ein Qualitäts-System, das den internationa- len Standards für Qualitäts-Management und Qualitäts-Systeme (ISO 9001) und Umweltmanagementsysteme (ISO 14001) entspricht. Total Quality Management - unser Engagement für totale Kunden- zufriedenheit Mehr Informationen über unser TQM Programm erhalten Sie bei Ihrem lokalen Leica Geosystems Vertreter.
