Varyscan
Technische Daten
Technische Daten

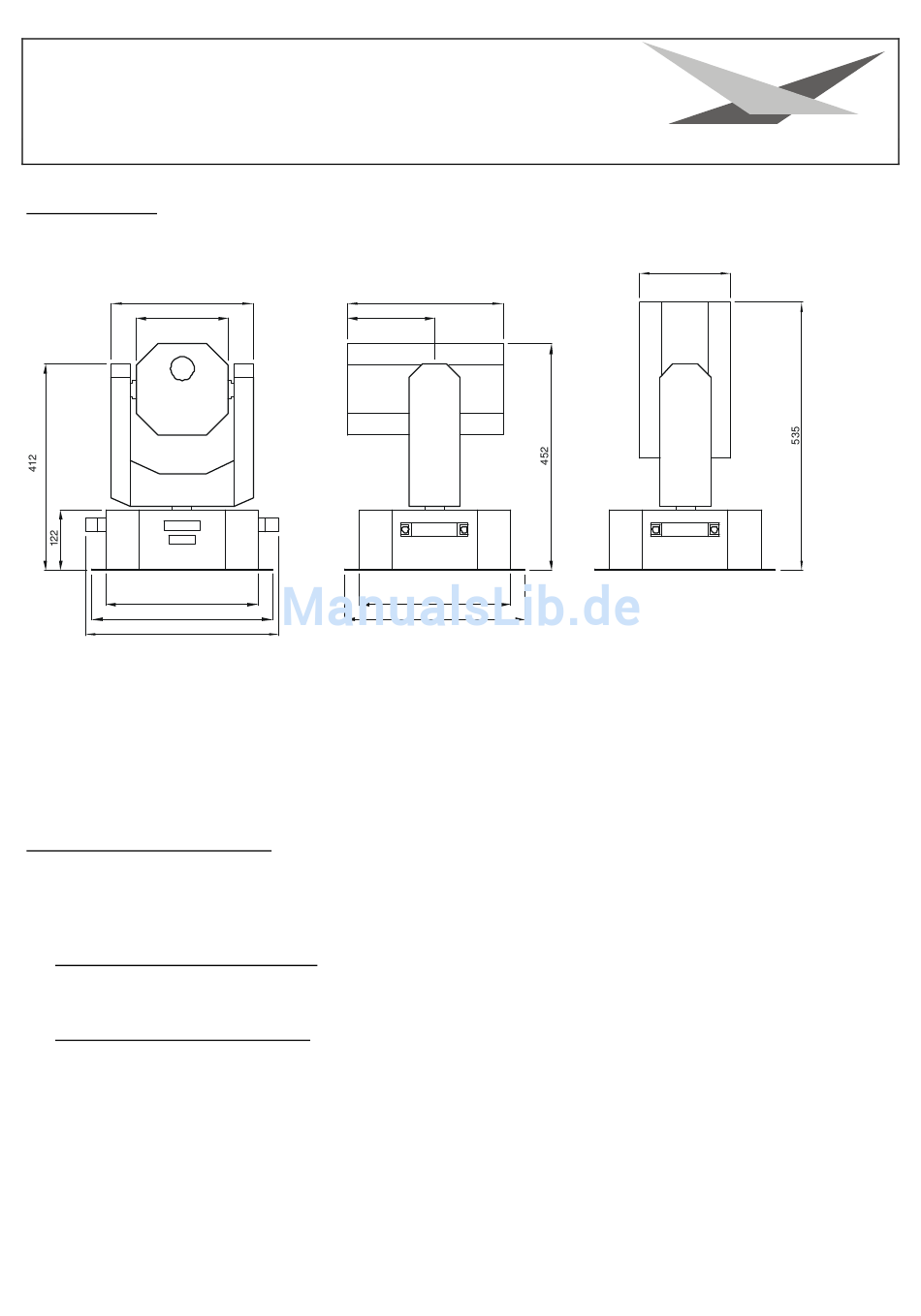

Maße:
283
183
303
360
386
Gewicht:
Leistungsaufnahme:
Netzspannung:
Brenner:
Sicherung 1 Brenner:
Sicherung 2 Elektronik:
Sicherung 3 Platine 12V
Sicherung 4 Platine 24V
Epromwechsel / Software Update
Epromwechsel / Software Update
Um die Eproms zu wechseln gehen Sie wie folgt vor:
Entfernen Sie die Bodenplatte des Projektors, indem Sie die vier Gummifüße und die Schutzleiterschraube entfernen.
Ebenso entfernen Sie am Kopf des Projektors das Objektivblech indem Sie die 11 Kreuzschlitzschrauben um das Blech
herum entfernen.
1. Displayplatine im Fuß des Projektors
Nach dem Entfernen der Bodenplatte können Sie auf der Displayplatine mittig das Eprom erkennen. Tauschen Sie dieses
gegen Ihr neu erhaltenes Eprom aus.
2. Effektplatine im Kopf des Projektors
Nach dem Entfernen des Objektivbleches können Sie mittig unterhalb der Shutter / Dimmerklappen das Eprom für die
Effektplatine erkennen. Tauschen Sie auch dieses gegen Ihr neu erhaltenes Eprom aus.
Achtung:
Achten Sie auf die Polarität der Eproms!!
(Die Einbuchtung am Eprom muß in die gleiche
Richtung zeigen wie die Einbuchtung an der IC-Fassung)
Schließen Sie nun den Fuß bzw. den Kopf des Projektors mit den dafür vorgesehenen Blechteilen. Stecken Sie jetzt Ihren
®
Varyscan
ein und testen Sie bitte alle Funktionen.
®
6 575HMI
310
174
20 Kilo
ca. 900VA
230V 50Hz 3,9A kompensiert
Osram 575 HMI
8 Ampere träge (5*20)
4 Ampere träge (5*20)
6,3 Ampere träge (5*20)
4 Ampere träge (5*20)
303
360
- 16 -
182
