Betriebsanleitung
D100348X0DE
Fisher
Volumenverstärker 2625, 2625SST und
™
2625NS
Inhalt
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einführung
Inhalt des Handbuchs
Diese Betriebsanleitung enthält Informationen zur Installation, Bedienung, Wartung und Bestellung von Teilen für die Fisher
Volumenverstärker der Serie 2625 (2625, 2625SST und 2625NS) (Abbildung 1). Informationen über Stellventil, Antrieb und
anderes Zubehör sind in separaten Betriebsanleitungen enthalten.
Die Volumenverstärker 2625, 2625SST oder 2625NS dürfen nur von Personen eingebaut, bedient oder gewartet
werden, die in Bezug auf die Installation, Bedienung und Wartung von Ventilen, Antrieben und Zubehör umfassend
geschult wurden und darin qualifiziert sind. Um Personen- und Sachschäden zu vermeiden, ist es erforderlich, diese
Betriebsanleitung gründlich zu lesen. Alle Anweisungen, insbesondere Sicherheitsvorkehrungen und
Warnhinweise, sind einzuhalten. Bei Fragen zu Anweisungen in diesem Handbuch Kontakt mit dem zuständigen
Emerson Vertriebsbüro
Beschreibung
Der Volumenverstärker 2625 und 2625SST ist für den Einsatz in Anwendungen mit sicherheitsgerichteter Systeminstrumentierung
(SIS) zertifiziert. Die Zertifizierung wird von EXIDA Consulting LLC durchgeführt, einem globalen Anbieter von Funktionssicherheit
und Prozessleitsystemsicherheit. Die SIS-Zertifizierung wird auf dem Typenschild des 2625 durch das EXIDA-Logo gekennzeichnet.
www.Fisher.com
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
aufnehmen.
Volumenverstärker 2625, 2625SST und 2625NS

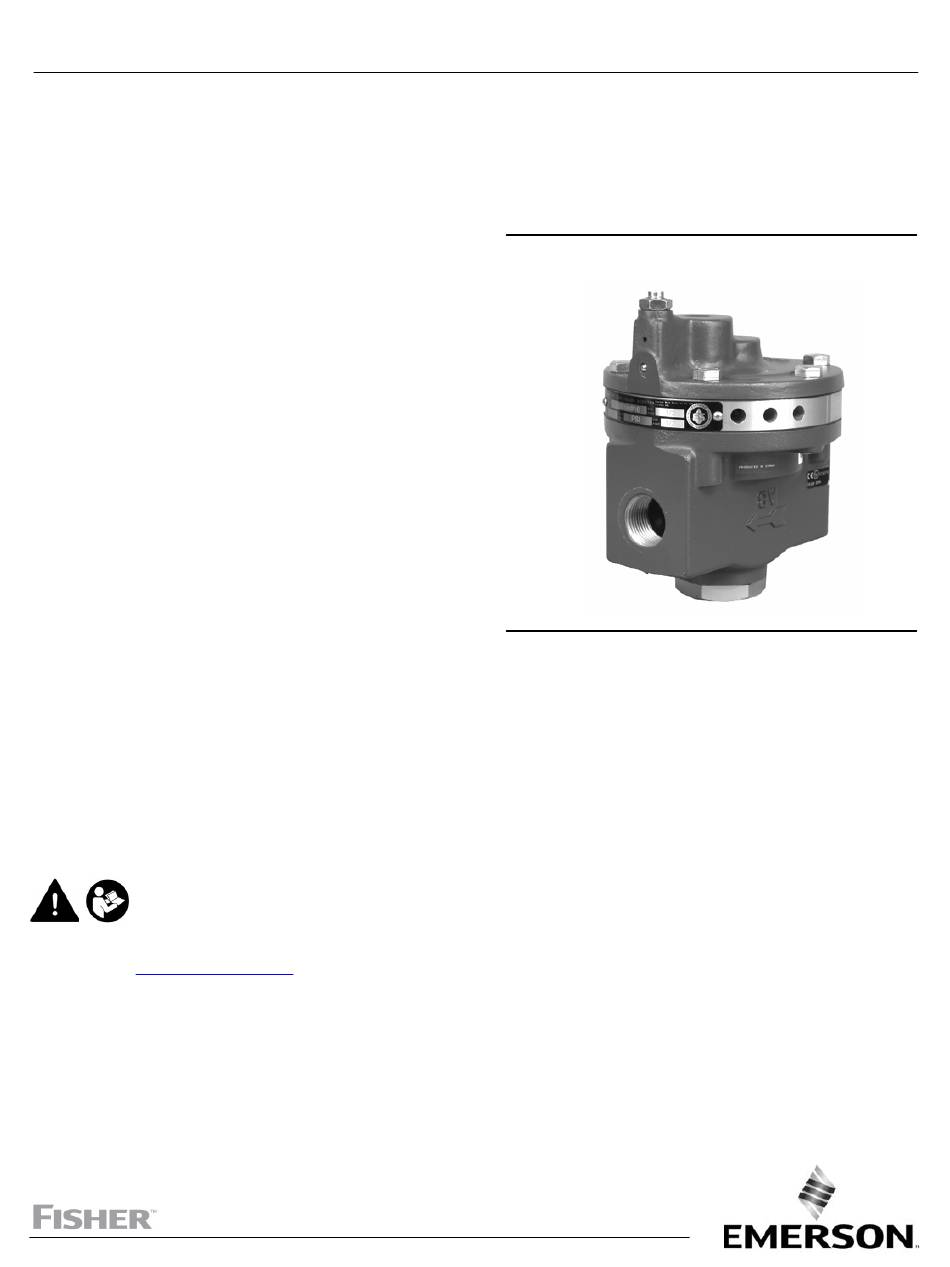

Abbildung 1. Fisher Volumenverstärker 2625
1
1
1
2
2
4
5
5
6
7
7
7
8
8
8
9
10
11
11
12
W4727-1
Dezember 2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Fisher 2625
Inhaltszusammenfassung für Emerson Fisher 2625
-
Seite 1: Inhaltsverzeichnis
Um Personen- und Sachschäden zu vermeiden, ist es erforderlich, diese Betriebsanleitung gründlich zu lesen. Alle Anweisungen, insbesondere Sicherheitsvorkehrungen und Warnhinweise, sind einzuhalten. Bei Fragen zu Anweisungen in diesem Handbuch Kontakt mit dem zuständigen Emerson Vertriebsbüro aufnehmen. Beschreibung Der Volumenverstärker 2625 und 2625SST ist für den Einsatz in Anwendungen mit sicherheitsgerichteter Systeminstrumentierung... -
Seite 2: Technische Daten
Werkskonfiguration der einzelnen Geräte sind auf dem Typenschild zu finden. Schulungsprogramme Wenden Sie sich bitte zwecks Informationen über angebotene Kurse zu Volumenverstärkern 2625, 2625SST und 2625NS sowie zu einer Vielzahl anderer Produkte an: Emerson Automation Solutions Educational Services - Registration Telefon: +1-641-754-3771 oder +1-800-338-8158 E-Mail: education@emerson.com... - Seite 3 Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021 Tabelle 1. Technische Daten Sitzdurchmesser Maximale Durchflusskoeffizienten Befüllventil: J 9,5 mm (0,375 Zoll) oder Siehe Tabelle 2 J 12,7 mm (0,5 Zoll) Entlüftungsventil: J 2,4 mm (0,094 Zoll) Anschlüsse J 9,5 mm (0,375 Zoll) oder J 12,7 mm (0,5 Zoll) Eingangssignal: 1/4-NPT Zuluft- und Ausgangssignal: 3/4-NPT Eingangssignal...
-
Seite 4: Installation
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS Dezember 2021 D100348X0DE Tabelle 2. Maximale Durchflusskoeffizienten MÖGLICHE SITZDURCHMESSER-KOMBINATIONEN KOEFFIZIENT BEFÜLLVENTIL KOEFFIZIENT ENTLÜFTUNGSVENTIL Befüllventil Entlüftungsventil Zoll Zoll 0,094 3,74 0,23 0,375 0,375 3,74 2,29 12,7 3,74 3,40 0,094 4,98 0,24 12,7 0,375 4,98 2,30 12,7 4,98 3,40... -
Seite 5: Montage
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021 Montage Der Volumenverstärker wird gewöhnlich mit Rohrnippeln zwischen Luftdruckquelle und Antrieb montiert. Er kann mit Kolben- oder Membranantrieben verwendet werden. Zahlreiche Antriebe erfordern größere Gehäuse- oder Zylinderanschlüsse und Modifizierungen, damit der Verstärker das höhere Volumen liefern kann. Der Verstärker kann auch direkt an den Antrieb montiert werden. -
Seite 6: Diagnoseanschlüsse
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS Dezember 2021 D100348X0DE Abbildung 3. Typische Installationen AUSGANG DES STELLUNGSREGLERS OPTIONALER (OBERER ZYLINDER) DIAGNOSEANSCHLUSS STELLUNGSREGLER VOLUMENVERSTÄRKER EINGANGSSIGNAL LUFTVERSORGUNG ROHRNIPPEL 67D, 67DR ODER MR95H T-STÜCK ROHRBUCHSE MANOMETERANSCHLUSS VOLUMENVERSTÄRKER SCHUTZKAPPE ANTRIEB AUSGANG DES STELLUNGSREGLERS (UNTERER ZYLINDER) MIT KOLBENANTRIEB VOLUMENVERSTÄRKER T-STÜCK... -
Seite 7: Versorgungsdruck
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021 Versorgungsdruck Als Versorgungsmedium muss saubere, trockene Luft oder nicht korrosives Gas verwendet werden. Für die Verwendung mit dem 2625 Volumenverstärker wird ein Hochleistungsfilter wie beispielsweise der 262K empfohlen. VORSICHT Zur Versorgung von Geräten mit EPDM-Komponenten saubere, trockene, ölfreie Luft verwenden. Die Haltbarkeit von EPDM wird durch Schmiermittel auf Mineralölbasis beeinträchtigt. -
Seite 8: Funktionsprinzip
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS Dezember 2021 D100348X0DE Funktionsprinzip Siehe Abbildung und 3 und 2. Aufgrund der integrierten Drossel werden größere Änderungen des Eingangssignals von der Eingangsmembran des Verstärkers registriert, bevor der Antrieb auf eine solche Änderung anspricht. Eine große, plötzliche Änderung des Eingangssignals führt zu einer Druckdifferenz zwischen dem Eingangssignal und dem Ausgang des Verstärkers. -
Seite 9: Austausch Des Ventils
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021 Federsitz (Pos. 9) nicht frei im Federgehäuse (Pos. 3) beweglich ist, den Federsitz (Pos. 9) herausnehmen, Schmiermittel (Pos. 23) auftragen und wieder in das Federgehäuse (Pos. 3) einsetzen. VORSICHT Die Schrauben nicht zu fest anziehen, um Schäden an den Membranen zu vermeiden. 5. -
Seite 10: Installation Der Diagnoseanschlüsse
Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS Dezember 2021 D100348X0DE 1. Die sechs Kopfschrauben (Pos. 15) vom Rand des Federgehäuses (Pos. 3) abschrauben und das Gehäuse abheben. Vorsichtig vorgehen, damit die obere Feder (Pos. 8) und der Federsitz (Pos. 9) nicht verloren gehen. 2. -
Seite 11: Bestellung Von Ersatzteilen
Nur Original-Fisher-Ersatzteile verwenden. Nicht von Emerson gelieferte Bauteile dürfen unter keinen Umständen in Fisher-Geräten verwendet werden. Der Einsatz von Bauteilen, die nicht von Emerson hergestellt wurden, könnte dazu führen, dass jeglicher Gewährleistungsanspruch erlischt, das Betriebsverhalten der Armatur beeinträchtigt wird und eventuell Personen- oder Sachschäden entstehen. -
Seite 12: Stückliste
D100348X0DE Dezember 2021 Stückliste (Abbildung 4) Pos. Beschreibung Hex Nut Hinweis Upper Spring Informationen zur Bestellung von Ersatzteilen erhalten Sie von Ihrem Spring Seat Emerson Vertriebsbüro. Lower Spring Restriction Pos. Beschreibung Hex Nut Body Diaphragm Spacer O‐Ring For 2625 and 2625SST Spring Case Assembly For 2625NS... - Seite 13 Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021 Abbildung 5. Volumenverstärker mit Halterung für Laternenmontage HALTERUNG FÜR LATERNENMONTAGE (POS. 26) DIESE FLÄCHE AN DIE ANTRIEBSLATERNE ANSCHRAUBEN HALTERUNG FÜR LATERNENMONTAGE (POS. 26) A6034-1 Abbildung 6. Volumenverstärker aus Edelstahl mit Halterung für Laternenmontage HALTERUNG FÜR GG39981 LATERNENMONTAGE (POS.
- Seite 14 Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS Dezember 2021 D100348X0DE Abbildung 7. Volumenverstärker aus Edelstahl mit Halterung für Gehäusemontage HALTERUNG FÜR GEHÄUSEMONTAGE (POS. 26) GG39977...
- Seite 15 Betriebsanleitung Volumenverstärker 2625, 2625SST und 2625NS D100348X0DE Dezember 2021...
