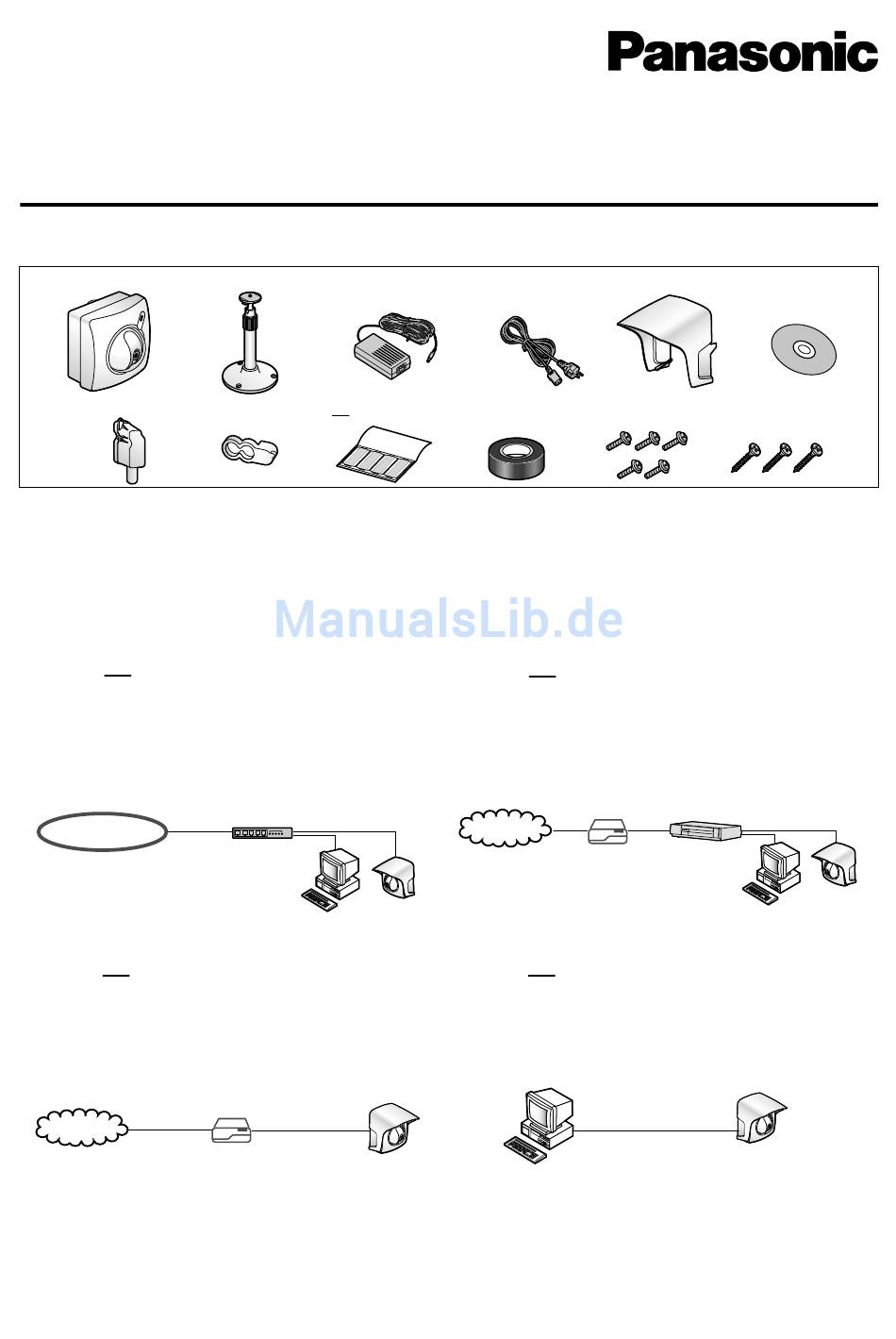

Erste Schritte
Weitere Einzelheiten finden Sie in den Operating Instructions.
Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
Der Buchstabe hinter den einzelnen Modellnummern wird
ausgelassen.
Lieferumfang
Hauptgerät
Steckerabdeckung
Hinweis
Falls irgendwelche Teile fehlen, wenden Sie sich bitte sofort an Ihren Händler.
Konfigurationsart der Netzwerk Kamera
Die Netzwerk Kamera kann über das LAN/Intranet und das Internet angeschlossen werden.
Wählen Sie eine der vier Konfigurationsarten für die Netzwerk Kamera. Die Netzwerkparameter
unterscheiden sich je nach Konfigurationsart der Netzwerk Kamera.
[Type 1]
LAN/Intranet-Anschluss
mit Ethernet
Die Netzwerk Kamera kann im LAN/Intranet installiert werden.
Ethernet Switching-Hub*
LAN/Intranet
1
*
Ethernet Switching-Hub ermöglicht einen reibungslosen
Netzwerkverkehr.
[Type 3]
Direkter Internet-Anschluss mit
einem Modem
Die Netzwerk Kamera kann eigenständig (ohne PC) im
Netzwerk installiert werden. Um die Netzwerk Kamera
entsprechend [Type 3] einzurichten, schließen Sie diese
zunächst gemäß [Type 1], [Type 2] oder [Type 4] an.
Internet
Hinweis
Die meisten xDSL-Dienste verwenden PPPoE. Dieses
Protokoll wird von der Netzwerk Kamera nicht unterstützt.
Wenn die Internetverbindung PPPoE verwendet, schließen
Sie bitte einen Router mit PPPoE-Unterstützung an [Type 2].
Gedruckt in Japan
Flexibler Halter
Netzteil
Kabelabdichtungen
Gummikappe
1 Satz (4 St.)
Switching Hub
®
1
Modem
Netzwerk Kamera
KX-HCM230
Modell-Nr.
Netzkabel
Sonnenblende
Schrauben (5)
Klebeband
[Type 2]
Internet-Anschluss mit
Breitband-Router
Auf die Netzwerk Kamera kann über das Internet zugegriffen werden.
Der Breitband-Router benötigt die auf Seite 32 in den Operating
Instructions beschriebene Funktion "Port Forwarding"
(IP Masquerade).
Modem
Internet
Glasfaserkabel
CATV
xDSL
[Type 4]
Direkter Anschluss mit einem PC
Die Netzwerk Kamera kann direkt an den PC angeschlossen
werden.
Gekreuztes Kabel CAT 5
Hinweis
Wenn Sie die Netzwerk Kamera direkt an den PC anschließen,
verwenden Sie bitte ein gekreuztes Kabel (CAT 5).
Setup-
CD-ROM
Schrauben (3)
für flexiblen
Halter
Breitband-
Router
WAN
LAN
PSQX2867ZA
KK1102RM0
Werbung
Verwandte Anleitungen für Panasonic KX-HCM230
Inhaltszusammenfassung für Panasonic KX-HCM230
- Seite 1 Erste Schritte Netzwerk Kamera Weitere Einzelheiten finden Sie in den Operating Instructions. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Der Buchstabe hinter den einzelnen Modellnummern wird KX-HCM230 Modell-Nr. ausgelassen. Lieferumfang Hauptgerät Flexibler Halter Netzteil Netzkabel Setup- Sonnenblende CD-ROM Schrauben (3)
- Seite 2 Sie bitte darauf, dass sich die Netzsteckdose in der Nähe des Gerätes befindet und leicht zugänglich ist. Netzteil Verwenden Sie ausschließlich das • angegebene Panasonic-Netzteil Netzsteckdose PSLP1238 (Bestell-Nr. PSLP1238Z). Das Netzteil ist ausschließlich für die • Verwendung in Innenräumen ausgelegt.
-
Seite 3: Proxy-Server-Einstellungen
Proxy-Server-Einstellungen In einigen Umgebungen können Sie aufgrund des Proxy-Servers ggf. nicht auf die Netzwerk Kamera zugreifen. Der Webbrowser kann die IP-Adressen-Kommunikation ohne den Proxy-Server ermöglichen. Besprechen Sie die Installation mit Ihrem Internet-Provider oder Netzwerkadministrator. Starten Sie den Internet Explorer. (Das abgebildete Fenster zeigt den Internet Explorer 5.50.) Wählen Sie [Extras] [Internetoptionen...] Geben Sie die vom Internet-Provider... -
Seite 4: Setup Page
Wählen Sie Ihre Ziel-Netzwerk Kamera im Fenster Network Camera List aus der Liste aus, wie in Beispiel (A) gezeigt, und klicken Sie auf [Select]. Das Fenster Configuration wird angezeigt. Geben Sie die entsprechenden Netzwerkparameter ein (siehe Seite 2 dieser Anleitung). Wenn Sie diesen Vorgang beendet haben, klicken Sie auf [Save] im Fenster Configuration. - Seite 5 Verkabelung der Netzwerk Kamera Prüfen Sie bitte den geplanten Aufstellungsort der Netzwerk Kamera. Wählen Sie dem Aufstellungsort der Network Kamera entsprechende Kabel. Führen Sie die Kabel durch die Steckerabdeckung (1.). Stecken Sie den Gleichstromstecker in den DC IN-Anschluss (2.) und das gerade/gekreuzte Kabel (CAT 5) in den Ethernet-Port (3.). Verbinden Sie das Netzkabel mit dem Netzteil (4.).
- Seite 6 Befestigen Sie die Sonnenblende mithilfe der beiden Schrauben. Wickeln Sie drei Kabelabdichtungen um die Kabel. Stopfen Sie die Kabelabdichtungen ein wenig in das Loch, um das Eindringen von Wasser zu verhindern. Verwenden Sie die letzte Kabelabdichtung, um die Stelle zu fixieren. Hinweise Prüfen Sie die Funktion der Netzwerk Kamera,...
- Seite 7 Montage der Netzwerk Kamera In den folgenden Abbildungen werden vier Arten der Montage dargestellt. Bitte achten Sie bei der Montage darauf, dass die Oberseite der Netzwerk Kamera nach oben zeigt. Montage mit flexiblen Halter Stativmontage Befestigen Sie die Netzwerk Kamera, indem Sie das Befestigen Sie die Netzwerk Kamera mithilfe der Stativschraube.
- Seite 8 Deckenmontage Befestigen Sie den flexiblen Halter mit drei Schrauben (Lieferumfang) sicher an der Decke oder am Träger. • Verwenden Sie der Deckenbeschaffenheit entsprechend geeignete Schrauben. Befestigen Sie die Netzwerkkamera, indem Sie den Halter in das Stativgewinde drehen. Richten Sie die Netzwerkkamera aus und sichern Sie den flexiblen Halter. Umwickeln Sie die Kabel und den flexiblen Halter mit dem Klebeband (Lieferumfang).
