5.
Funktion
5.1 Aufwärmfunktion
Wird von der Anlage Wärme verlangt, so schaltet zuerst die Düsenstangenheizung ein.
Bei Erreichen der Ölvorwärmtemperatur gibt ein Thermostat in der Düsenstangenheizung den
Programmablauf frei. Die Aufheizzeit bei Kaltstart beträgt ca. 2 Minuten.
Betriebsfunktion
Funktion
- Nach Wärmeanforderung durch den Kesselregler startet der Ölfeuerungsautomat den Programmablauf.
- Der Motor läuft an, die Zündung wird zugeschaltet und die Vorbelüftungszeit von 15 sec läuft.
Aufwärmfunktion
- Während der Vorbelüftung wird der Feuerraum auf Flammensignale überwacht.
- Nach Ablauf der Vorbelüftung öffnen sich das Ölmagnetventil 11 und das Membranventil 4, der Brenner startet.
Betriebsfunktion
- Bei Brennerbetrieb wird die Zündung abgeschaltet.
Sicherheitsfunktion
Regelabschaltung
- Kesselregler unterbricht die Wärmeanforderung.
Aufwärmfunktion
- Ölmagnetventil 11 und Membranventil 4 schließen und Flamme erlischt.
Wird von der Anlage Wärme verlangt,
so schaltet zuerst die Düsenstangen-
- Brennermotor schaltet ab.
heizung ein.
- Brenner ist in Betriebsbereitschaft.
Bei Erreichen der Ölvorwärmtemperatur
gibt ein Thermostat in der Düsen-
stangenheizung den Programmablauf
Sicherheitsfunktion
frei. Die Aufheizzeit bei Kaltstart beträgt
ca. 2 Minuten.
Eine Störabschaltung erfolgt:
- wenn während der Vorbelüftung ein Flammensignal >0,7µA vorhanden ist (Fremdlichtüberwachung)
- wenn beim Start (Brennstofffreigabe) nach 9s (Sicherheitszeit) keine Flammenbildung erfolgt ist (Flammensignal <1,3µA)
- wenn bei Flammenausfall während des Betriebes (Flammensignal <1,1µA) nach erfolglosem Wiederanlaufversuch
keine Flamme entsteht.
Eine Störabschaltung wird durch Aufleuchten der Störlampe angezeigt und kann nach Beseitigung
der Störursache durch Drücken des Entstörknopfes wieder entriegelt werden.
Für weitere Informationen siehe Beschreibung Feuerungsautomat.

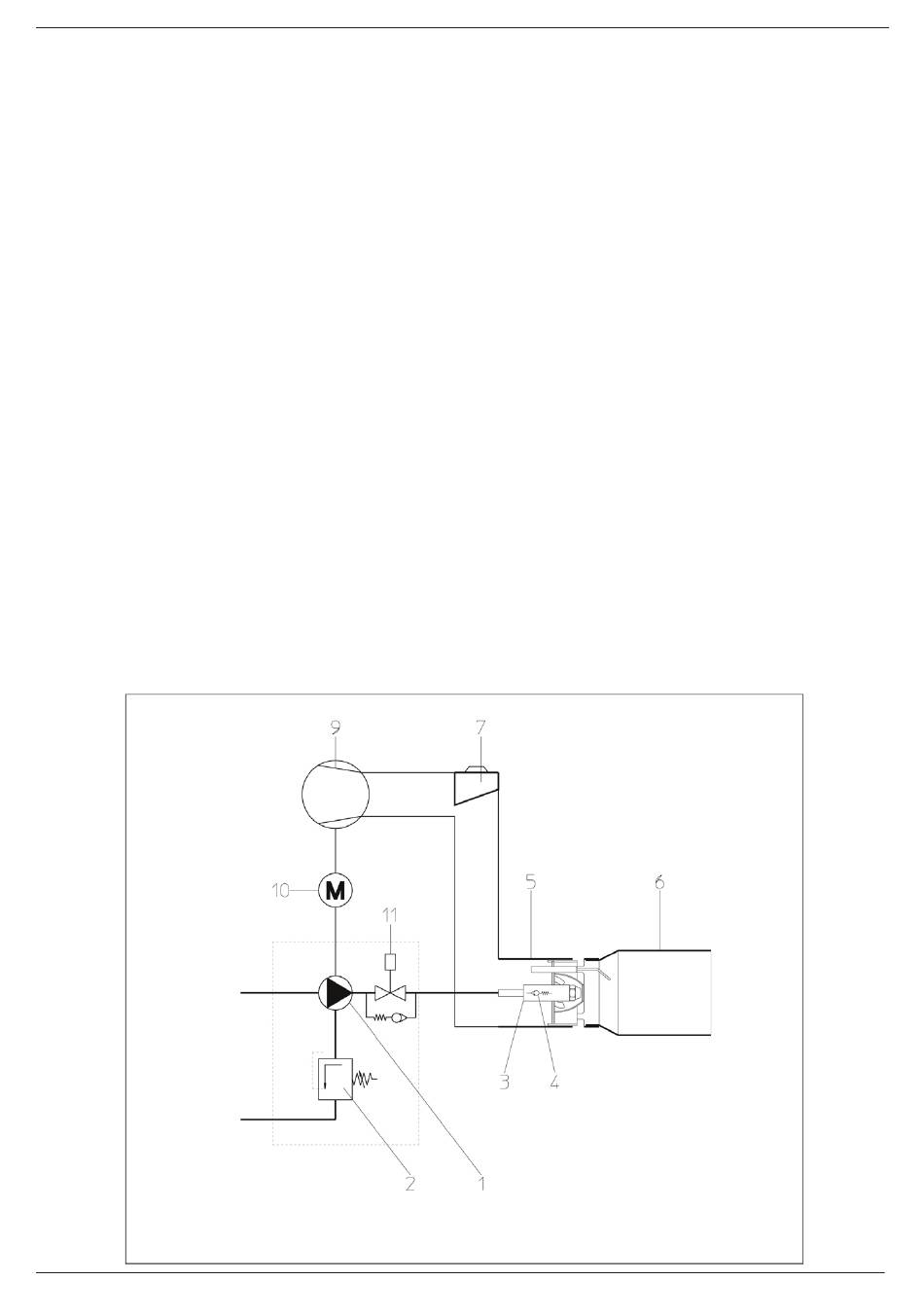

Funktionsschema VB1. ..
Prinzipschema
1
Ölbrennerpumpe
2
Öldruckregler
3
Ölvorwärmung
4
- 5 -
Betriebsfunktion
- Nach Wärmeanforderung durch den
Kesselregler startet der Ölfeuerungs-
automat den Programmablauf.
- Der Motor läuft an, die Zündung wird
zugeschaltet und die Vorbelüftungs-
zeit von 15 sec läuft.
- Während der Vorbelüftung wird der
Feuerraum auf Flammensignale über-
wacht.
- Nach Ablauf der Vorbelüftung öffnen
sich das Ölmagnetventil 11 und das
Membranventil 4, der Brenner startet.
- Bei Brennerbetrieb wird die Zündung
abgeschaltet.
Regelabschaltung
- Kesselregler unterbricht die Wärme-
anforderung.
- Ölmagnetventil 11 und Membranventil
4 schließen und Flamme erlischt.
- Brennermotor schaltet ab.
- Brenner ist in Betriebsbereitschaft.
4
Membranventil für Düsenab-
schluß
5
Brennerrohr
6
Flammenrohr
7
Linearisierte Luftdosiertrommel
02/2013
Sicherheitsfunktion
Eine Störabschaltung erfolgt:
- wenn während der Vorbelüftung ein
Flammensignal >0,7µA vorhanden ist
(Fremdlichtüberwachung)
- wenn beim Start (Brennstofffreigabe)
nach 9s (Sicherheitszeit) keine Flam-
menbildung erfolgt ist (Flammensignal
<1,3µA)
- wenn bei Flammenausfall während
des Betriebes (Flammensignal
<1,1µA) nach erfolglosen Wiederan-
laufversuch keine Flamme entsteht.
Eine Störabschaltung wird durch Auf-
leuchten der Störlampe angezeigt und
kann nach Beseitigung der Störursache
durch Drücken des Entstörknopfes
wieder entriegelt werden.
Für weitere Informationen siehe
Beschreibung Feuerungsautomat.
9Gebläse
10
Brennermotor
11
Magnetventil mit Bypass für
Düsenabschlußsystem
