HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1304 geben. Bei Unklarhei-
ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1304 an eine USB A-Buchse Ihres PC's an .
2.
Jetzt können Sie Ihren PC starten und mit dem Punkt Treiber Installation fortfahren.
TREIBER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x
Windows erkennt automatisch einen neuen „FT232R USB UART". Legen Sie die Treiber CD in Ihr
CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen Sie nicht automatisch nach dem Treiber suchen.
Sondern geben Sie folgenden Pfad manuell in das Feld "Quelldatei Pfad etc." ein. Die Treiber
liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\(32_64bit)Win7_8_XP_Vista_2008_2008R2_2003_2000".
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS
Klicken Sie auf Start< >Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" neue Einträge „USB Serial Port (COM2)" und unter „Universeller Serieller Bus
Controller" den Eintrag „USB Serial Converter" sehen. Wenn Sie diese oder ähnliche Einträ-
ge sehen, ist das USB Modul korrekt installiert.
ÄNDERN DER COM ADRESSE (NICHT UNTER 98 & ME)
Öffnen Sie den Gerätemanager und klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows 98/ 98SE/ ME
Windows erkennt automatisch einen neuen „FT232R USB UART". Legen Sie die Treiber CD in Ihr
CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen Sie nicht automatisch nach dem Treiber suchen.
Sondern geben Sie folgenden Pfad manuell in das Feld "Quelldatei Pfad etc." ein. Die Treiber
liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\Win98_ME".
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Klicken Sie auf Start< >Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" neue Einträge „USB Serial Port (COM2)" und unter „Universeller Serieller Bus
Controller" den Eintrag „USB Serial Converter" sehen. Wenn Sie diese oder ähnliche Einträ-
ge sehen, ist das USB Modul korrekt installiert.
LINUX
Die Linux Treiber befinden sich im Verzeichnis "D:\USB_to_IO\FTDI\Linux x86_64" auf der
Treiber CD. Sie werden unter den meisten Linux Versionen unterstützt. Da sich die einzelnen
Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
Ports Ihrer Linux Version.
MAC
Die MAC Treiber befinden sich im Verzeichnis "D:\USB_to_IO\FTDI\MAC OSX oder
Mac_OS_9_8" auf der Treiber CD. Sie werden unter den meisten MAC OS Versionen unter-
stützt. Da sich die einzelnen Versionen voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
Ports Ihrer MAC OS Version.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1304
1304
1304
Deutsch
Deutsch
Deutsch

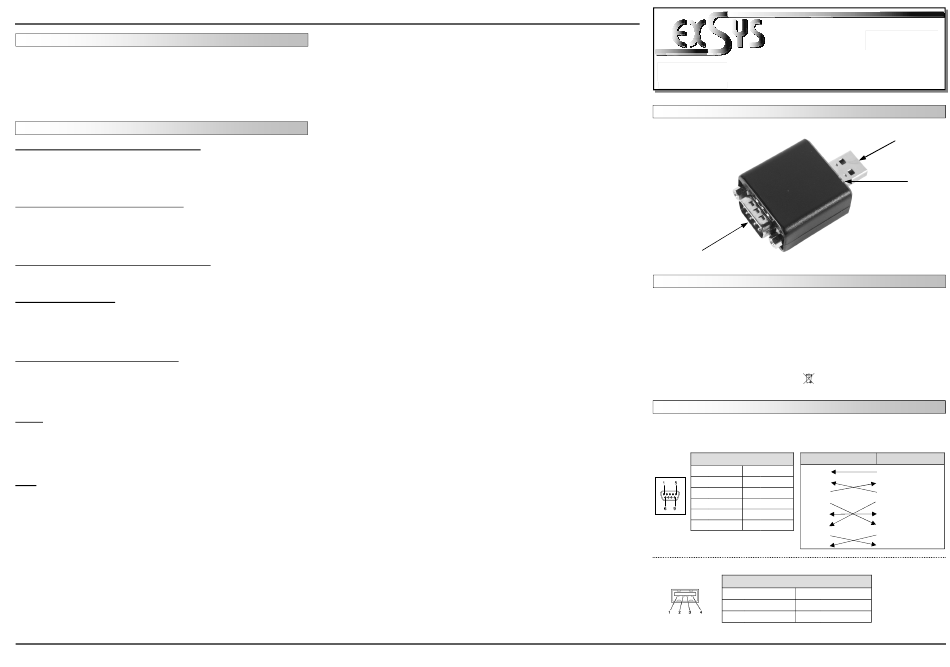

LAYOUT
S1: 9 Pin Serial RS-232 Connector
DESCRIPTION & TECNICAL INFORMATION
The EX-1304 are plug & play high-speed USB 2.0 to Serial module for USB 2.0 ports with up to
1 RS-232 9 pin connector. They provide one 9 pin serial port for serial devices and one USB
uplink port for PC. The USB to Serial module design utilizes the Chip-Set FTDI with 16C550
UART. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
RS-232 Pin Assignments
DB 9M
USB A-Connector
3
Manual
Manual
Vers. 1.0 / 22.04.15
USB 2.0
WIN 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux/ MAC
1x 9 Pin RS-232 Connector, 1x USB A-Connector
EX-1304, Driver CD, Manual
CE / FCC / RoHS / WEEE
DE97424562
RS-232 Cable Wiring
DB9 (EX-1304)
Serial 9 Pin D-SUB Connector
1 DCD
Pin
Signal
Pin
Signal
2 RXD
1
DCD
6
DSR
3 TXD
2
RXD
7
RTS
4 DTR
3
TXD
8
CTS
5 GND
4
DTR
9
RI
6 DSR
5
GND
7 RTS
8 CTS
USB 2.0 A-Connector
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
4
EX
-
1304
EX
-
1304
USB A–Connector
Power LED
RS-232 (Device)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
GND
