Montage BUBBLER / BUBBLER PLUS
Zusammensetzen der Druckluftheber

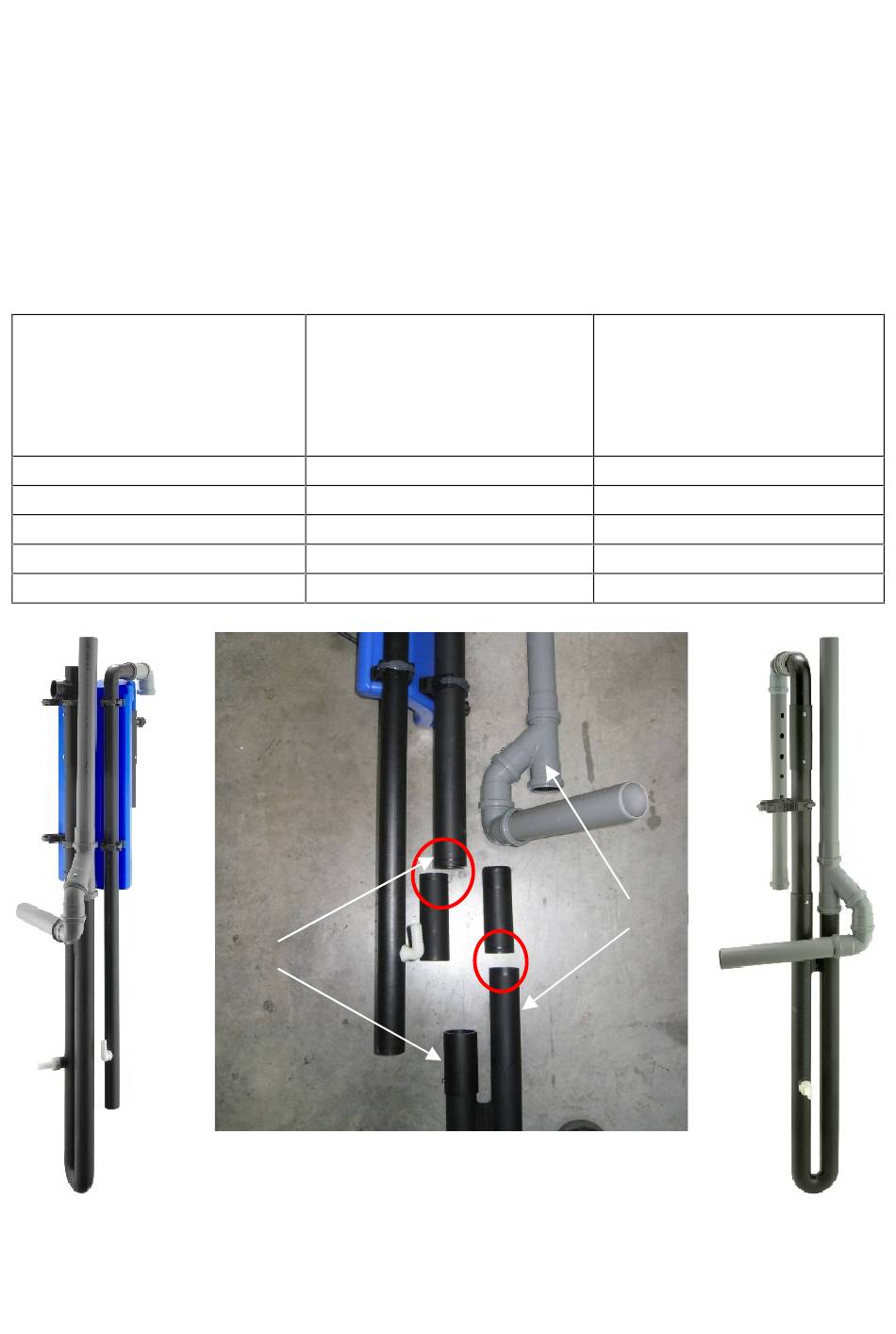

Ermitteln Sie die Trennwandhöhe des Behälters bzw. die Differenz zwischen Behälterboden
und Oberkante der nachzurüstenden Traverse bei Einkammergruben und kürzen Sie ggf. Klar-
wasser- und Beschickungsheber auf entsprechende Längen. Der Heber ist ungekürzt bei Trenn-
wandhöhen, die größer als 1,67 m sind, einsetzbar. Bei kleineren Trennwandhöhen muss der
Heber um die Differenz von 1,67 m zur vorhandenen Trennwandhöhe an zwei Stellen gekürzt
werden (siehe Tabellen/Bild unten). Bitte beachten Sie, dass das Saugrohr maximal um 31 cm
gekürzt werden darf!
Trennwandhöhe
[cm]
160
150
140
130
120
Hebersatz (Basispaket)
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0359 / Stand: 14.02.2024 / Seite 25 von 48
Förderrohr
Kürzung
Förderrohr
[cm]
6
16
26
36
46
Kürzung
Saugrohr
[cm]
6
16
26
31 !
31 !
Saugrohr
Beschickungsheber
(nicht BUBBLER PLUS!)
