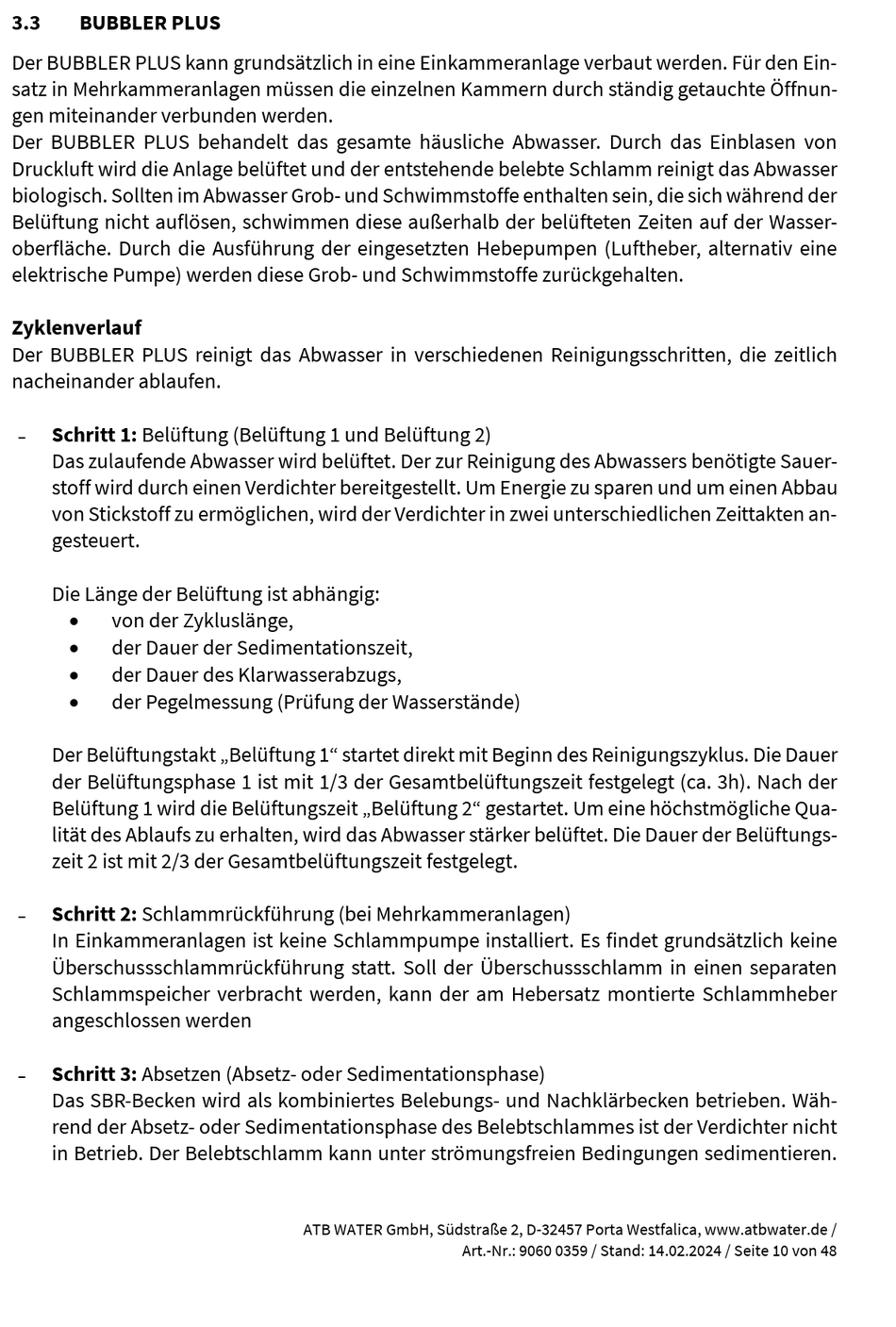

3.3
BUBBLER PLUS
Der BUBBLER PLUS kann grundsätzlich in eine Einkammeranlage verbaut werden. Für den Ein-
satz in Mehrkammeranlagen müssen die einzelnen Kammern durch ständig getauchte Öffnun-
gen miteinander verbunden werden.
Der BUBBLER PLUS behandelt das gesamte häusliche Abwasser. Durch das Einblasen von
Druckluft wird die Anlage belüftet und der entstehende belebte Schlamm reinigt das Abwasser
biologisch. Sollten im Abwasser Grob- und Schwimmstoffe enthalten sein, die sich während der
Belüftung nicht auflösen, schwimmen diese außerhalb der belüfteten Zeiten auf der Wasser-
oberfläche. Durch die Ausführung der eingesetzten Hebepumpen (Luftheber, alternativ eine
elektrische Pumpe) werden diese Grob- und Schwimmstoffe zurückgehalten.
Zyklenverlauf
Der BUBBLER PLUS reinigt das Abwasser in verschiedenen Reinigungsschritten, die zeitlich
nacheinander ablaufen.
˗
Schritt 1: Belüftung (Belüftung 1 und Belüftung 2)
Das zulaufende Abwasser wird belüftet. Der zur Reinigung des Abwassers benötigte Sauer-
stoff wird durch einen Verdichter bereitgestellt. Um Energie zu sparen und um einen Abbau
von Stickstoff zu ermöglichen, wird der Verdichter in zwei unterschiedlichen Zeittakten an-
gesteuert.
Die Länge der Belüftung ist abhängig:
von der Zykluslänge,
der Dauer der Sedimentationszeit,
der Dauer des Klarwasserabzugs,
der Pegelmessung (Prüfung der Wasserstände)
Der Belüftungstakt „Belüftung 1" startet direkt mit Beginn des Reinigungszyklus. Die Dauer
der Belüftungsphase 1 ist mit 1/3 der Gesamtbelüftungszeit festgelegt (ca. 3h). Nach der
Belüftung 1 wird die Belüftungszeit „Belüftung 2" gestartet. Um eine höchstmögliche Qua-
lität des Ablaufs zu erhalten, wird das Abwasser stärker belüftet. Die Dauer der Belüftungs-
zeit 2 ist mit 2/3 der Gesamtbelüftungszeit festgelegt.
˗
Schritt 2: Schlammrückführung (bei Mehrkammeranlagen)
In Einkammeranlagen ist keine Schlammpumpe installiert. Es findet grundsätzlich keine
Überschussschlammrückführung statt. Soll der Überschussschlamm in einen separaten
Schlammspeicher verbracht werden, kann der am Hebersatz montierte Schlammheber
angeschlossen werden
˗
Schritt 3: Absetzen (Absetz- oder Sedimentationsphase)
Das SBR-Becken wird als kombiniertes Belebungs- und Nachklärbecken betrieben. Wäh-
rend der Absetz- oder Sedimentationsphase des Belebtschlammes ist der Verdichter nicht
in Betrieb. Der Belebtschlamm kann unter strömungsfreien Bedingungen sedimentieren.
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0359 / Stand: 14.02.2024 / Seite 10 von 48
