RADEMACHER DuoFern Bedienungsanleitung

Quelle: rademacher.de
Vorschau ausblenden Andere Handbücher für DuoFern:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
D

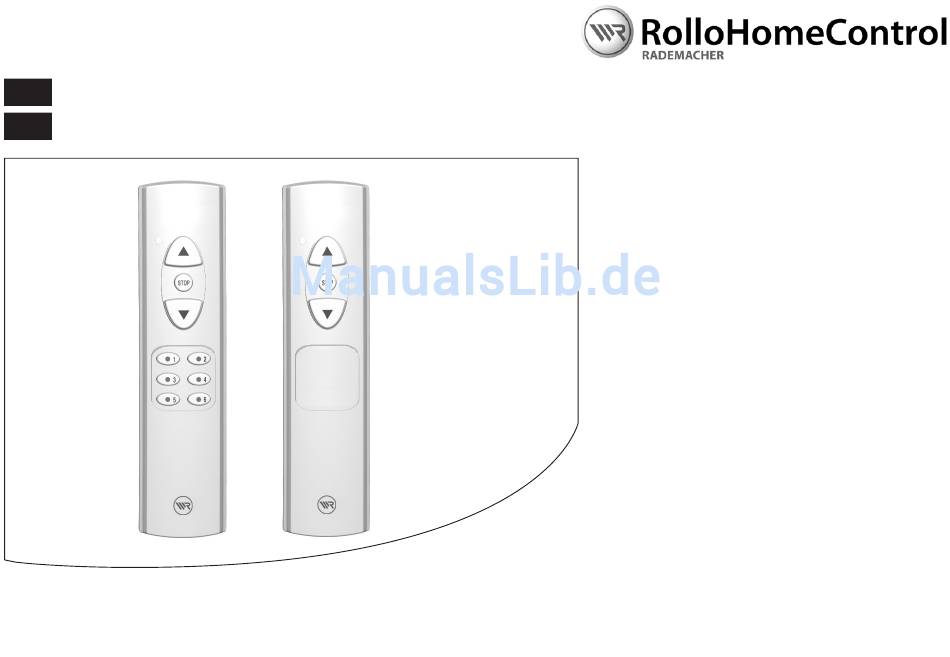

Bedienungsanleitung DuoFern Standard Handsender .................................................................... 1
GB
DuoFern Standard manual transmitter Operating instructions ..................................................... 25
Artikel Nr. 9491/9491-2/9491-3/9491-4
VBD 473-2-D-GB (01.10)

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER DuoFern

Inhaltszusammenfassung für RADEMACHER DuoFern

  • Seite 1 Bedienungsanleitung DuoFern Standard Handsender ..............1 DuoFern Standard manual transmitter Operating instructions ............. 25 Artikel Nr. 9491/9491-2/9491-3/9491-4 VBD 473-2-D-GB (01.10)

  • Seite 2: Sehr Geehrte Kunden/Einleitung

    Sehr geehrte Kunden ...mit dem Kauf des DuoFern Standard Handsenders haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Dieser Handsender ist sowohl unter Aspekten des größten Komforts und der optimalen Bedienbarkeit, als auch unter Gesichtspunkten der Solidität und Langlebigkeit entstanden.

  • Seite 3: Inhaltsverzeichnis

    Falsche Verwendung ........7 Kurzbeschreibung des DuoFern Standard Handsenders ......8 Anmelden von DuoFern Endgeräten (gültig für Art.-Nr. 9491 / 9491-3) ..10 (gültig für Art.-Nr. 9491-2 / 9491-4) ..12 Abmelden von DuoFern Endgeräten ....14 Endpunkteinstellung ........15 Drehrichtungsumkehr ........17 Die Funktion „Aufräumen“ aktivieren ....19...

  • Seite 4: Gesamtansicht/Bedienelemente

    Gesamtansicht/Bedienelemente Status-LED grün orange AUF (Ein/Aus) STOP (Aus) AB (Aus/Ein) Geräte- bzw. Gruppentasten . . . Art.-Nr.: Art.-Nr.: 9491 9491-2 9491-3 9491-4...

  • Seite 5: Geräterückseite

    Geräterückseite Art.-Nr.: 9491 9491-2 Platz für Notizen 9491-3 9491-4 Typenschildbeispiel Befestigungsschraube für Art.-Nr. 9491 Trennen- Verbinden- Taste Taste Anmeldemodus Abmeldemodus Drehrichtungsumkehr Endpunkteinstellung Aufräumen-Funktion 5 s halten 5 s halten Reset...

  • Seite 6: Zeichenerklärung

    Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr. STOP ◆ Es darf Kindern nicht erlaubt werden, mit dem DuoFern Standard Handsender zu spielen. ◆ Bewahren Sie die DuoFern Standard Handsender so auf, dass ein ungewollter Betrieb, z.B. durch spielende Kinder, ausgeschlossen ist.

  • Seite 7: Richtige Verwendung

    ◆ Elektrischen Verbrauchern (z.B. Beleuchtungen) Einsatzbedingungen ◆ Der Einbau und der Betrieb des DuoFern Funksystems ist nur für solche Anlagen und Geräte zu- lässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sa- chen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

  • Seite 8: Kurzbeschreibung Des Duofern Standard Handsenders

    Die DuoFern Standard Handsender 9491 und 9491-3 verfügen über 6 Geräte- bzw.- Gruppentasten (s. Seite 4), die Sie beliebig mit DuoFern Endgeräten belegen können (s. Tabelle auf Seite 9). Auf diese Weise ist sowohl eine Einzel- als auch eine Gruppensteuerung verschiedener Geräte möglich (s. Seite 11).

  • Seite 9: Maximale Anzahl Der Endgeräte

    Die Endpunkte von elektronischen RADEMACHER-Rohrmotoren einstellen. ◆ Reset Zurücksetzen auf die Werkseinstellungen. Status-LED Die zweifarbige Status-LED zeigt an, ob alle DuoFern Endgeräte das Schaltsignal empfangen und bestätigt haben. Typenübersicht mit Anzahl der steuerbaren Gruppen und DuoFern Endgeräten. Artikel-Nr.: Anzahl der...

  • Seite 10: Anmelden Von Duofern Endgeräten

    Anmelden von DuoFern Endgeräten (gültig für Art.-Nr. 9491/9491-3) Um ein DuoFern Endgerät mit dem DuoFern Standard Handsender bedienen zu können, muss dieser am jeweiligen DuoFern Endgerät angemeldet sein. Verwenden Sie zum Drücken der Verbinden-Taste einen dünnen, nicht zu spitzen Gegenstand.
  • Seite 11 Anmelden von DuoFern Endgeräten (gültig für Art.-Nr. 9491/9491-3) . . . Gewünschte Gerätetaste drücken, mit der Sie das Gerät später anwählen möchten. Beachten Sie die Status-LED grün: Die Anmeldung war erfolgreich. orange: Die Taste ist schon vollständig belegt. 1..4.

  • Seite 12: (Gültig Für Art.-Nr. 9491-2 / 9491-4)

    Gruppe zugeordnet. HINWEIS ◆ Beim Anmeldevorgang von Aktoren mit mehreren Kanälen werden bei den DuoFern Standard Handsendern 9491-2 und 9491-4 (1 Gruppe) grundsätzlich alle Kanäle in der Gruppe angemeldet. ◆ Beachten Sie, dass bei DuoFern Standard Handsendern 9491-4 (1 Gruppe/1 Aktor) automatisch bei jedem Anmeldevorgang ein bereits angemeldetes Gerät gelöscht wird.
  • Seite 13 Anmelden von DuoFern Endgeräten (gültig für Art.-Nr. 9491-2/9491-4) Das gewünschte DuoFern Endgerät bzw. den Duo- Fern Aktor in den Anmeldemodus schalten. (s. entsprechende Bedienungsanleitung) Den DuoFern Standard Handsender in den Anmel- demodus schalten. Dazu die „Verbinden-Taste“ einmal kurz drücken. Beachten Sie die Status-LED grün:...

  • Seite 14: Abmelden Von Duofern Endgeräten

    Gewünschtes DuoFern Endgerät in den Abmeldemodus schalten. (s. entsprechende Bedienungsanleitung) Den DuoFern Standard Handsender in den Abmel- demodus schalten. Dazu die „Trennen-Taste“ einmal kurz drücken. Bei erfolgreicher Abmeldung leuchtet die Status- LED grün. HINWEIS Das DuoFern Endgerät wurde von allen Geräte- bzw. Gruppen- tasten abgemeldet.

  • Seite 15: Endpunkteinstellung

    Gerät (Aktor) angemeldet ist (bei Artikel-Nr. 9491-3 und 9491-4 ist das immer der Fall, s. Seite 9), sind in der ausgewählten Gruppe mehr als ein Teilnehmer angemeldet, ist die Funktion gesperrt. ◆ Die Endpunkteinstellung ist nur bei elektronischen Rohrmotoren von RADEMACHER ab Baujahr 2000 möglich, die mit einem korrekt installiertem DuoFern Aktor gesteuert werden.
  • Seite 16 Endpunkteinstellung Bei erfolgreicher Aktivierung blinkt die Status-LED regelmäßig (ca. 2 x pro Sekunde) grün auf. Den oberen Endpunkt einstellen. Halten Sie die Taste solange gedrückt, bis der gewünschte Endpunkt erreicht ist. Taste loslassen, sobald der obere Endpunkt erreicht ist. Den unteren Endpunkt einstellen. Taste loslassen, sobald der untere Endpunkt erreicht ist.

  • Seite 17: Drehrichtungsumkehr

    Drehrichtungsumkehr Mit Hilfe dieser Funktion können Sie bei angeschlossenen Rohrmotoren nachträglich die Drehrichtung einstellen bzw. korrigieren. Alternative Anwendung zur Drehrichtungsumkehr: Umschaltung zwischen Licht- und Gerätfunktion Bei Universalaktoren für Licht bzw. Geräte (z.B. Universalaktor 9470 oder Steckdosenaktor 9472) bewirkt die Drehrichtungsumkehr das Umschalten zwischen der Licht- und der Gerätefunktion. HINWEIS ◆...
  • Seite 18 Drehrichtungsumkehr . . . Wählen Sie das gewünschte DuoFern Endgerät aus. 2 x / Sekunde Aktivieren Sie die Funktion „Drehrichtungsum- kehr“. Dazu muss die „Verbinden-Taste“ innerhalb von einer Sekunde zweimal kurz hintereinander betätigt werden (ähnlich dem Doppelklick bei Computermäusen). Bei erfolgreicher Aktivierung quittiert der am Aktor angeschlossene Rohrmotor durch kurzes Anfahren.

  • Seite 19: Die Funktion „Aufräumen" Aktivieren

    Die Funktion „Aufräumen“ aktivieren Diese Funktion meldet alle angemeldeten DuoFern Endgeräte ab, die nicht mehr reagieren. Dies könnte z.B. bei einem defekten Gerät erforderlich sein, das nicht mehr, wie zuvor beschrieben, abzumelden ist. HINWEIS ◆ Alle batteriebetriebenen DuoFern Geräte werden/können nicht auf diese Weise abgemeldet werden.

  • Seite 20: Manuelle Bedienung Von Aktoren Mit

    Manuelle Bedienung von Aktoren mit mehreren Kanälen Beim Anmeldevorgang von Aktoren mit mehreren Kanälen werden bei den DuoFern Standard Handsendern 9491-2 und 9491-4 (1 Gruppe) grundsätzlich alle Kanäle in der Gruppe angemeldet. Die Bedienung einzelner Kanäle ist daher bei diesen Handsendern nicht möglich.

  • Seite 21: Einstellungen Löschen

    Einstellungen löschen (Reset) Die „Trennen-Taste“ ca. 5 Sekunden gedrückt halten, bis die Status-LED orange blinkt. Die Status-LED blinkt orange. Die „Trennen-Taste“ loslassen, sobald die Status- LED dauerhaft orange leuchtet. Alle Einstellungen im DuoFern Standard Handsender sind gelöscht.

  • Seite 22: Technische Daten

    Technische Daten Sendefrequenz: 434,5 MHz Sendeleistung: 10 mW Reichweite: - Freifeld: ca. 100 m - Im Gebäude: ca. 30 m (Abhängig von der Bausubstanz) Versorgungsspannung: Batterie-Typ: CR2450 - Lebensdauer 1: ca. 2 Jahre, bei 5 Betätigungen pro Tag - Lebensdauer 2: ca.

  • Seite 23: Batteriewechsel

    Technische Daten Batteriewechsel Bei fast leerer Batterie blinkt die Status-LED orange, wenn Sie den DuoFern Standard Handsender bedienen. ◆ Das Batteriefach befindet sich auf der Rückseite des DuoFern Standard Handsenders. ◆ Lösen Sie die Rückseite mit einem Schraubendreher. ◆ Die Gehäuserückseite vorsichtig nach oben abheben.

  • Seite 24: Garantiebedingungen

    Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH & Co. KG gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Mate- rialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆...
  • Seite 25 Bedienungsanleitung DuoFern Standard Handsender ..............1 DuoFern Standard manual transmitter Operating instructions ............. 25 Article no. 9491/9491-2/9491-3/9491-4...

  • Seite 26: Dear Customer/Introduction

    Dear customer ... …in purchasing this DuoFern Standard manual transmitter, you have decided on a quality product manufactured by RADEMACHER. We would like to thank you for your confidence. This manual transmitter has been developed with such aspects as optimum operability and convenience in mind, as well as those of solidity and durability.
  • Seite 27 Proper use ...........31 Operating conditions ........31 Incorrect use ..........31 Short description of DuoFern Standard manual transmitter ....32 Registering DuoFern end devices (applies to article nos. 9491 / 9491-3) ...34 (applies to article nos. 9491-2 / 9491-4) 36 Delete DuoFern end devices......38 End point setting..........39...

  • Seite 28: General View/Operating Elements

    General view/Operating elements LED-status green orange UP (on/off) STOP (off) DOWN (on/off) Device buttons or group buttons . . . Article No.: Article No.: 9491 9491-2 9491-3 9491-4...

  • Seite 29: Rear Side Of Device

    Rear side of device Article No.: 9491 9491-2 Space for notes 9491-3 9491-4 Example of identification plate Fixing screw for article no. 9491 Disconnect Connect button button Disconnect mode Registering mode Reversal of rotational direction End point setting Hold for 5 s Hold for 5 s Reset Purge function...

  • Seite 30: Key To Symbols

    Improper use increases risk of injury. STOP u Children must not be allowed to play with the DuoFern Standard manual transmitter. u Please store the DuoFern Standard manual transmitter in such a way that it cannot unintentionally be operated by playing children, for example.

  • Seite 31: Proper Use

    Operating conditions u The DuoFern radio system may only be operated with and installed in systems and devices in which transmitter or receiver faults do not present any danger to persons or property or for which these hazards are removed by the use of other safety equipment.

  • Seite 32: Short Description Of

    DuoFern Standard manual transmitters 9491 and 9491-3 have 6 device or group buttons (see page 28) which you can allocate to any DuoFern end device (see table on page 33). In this way it is possible to have an individual as well as a group control of various devices (see page 35).
  • Seite 33 Reset Resetting to factory settings. Status LED The two-coloured status LED shows whether all DuoFern end devices have received and confirmed the switch signal. List of models with number of controllable groups and DuoFern end devices. Article No.: Number of...

  • Seite 34: Registering Duofern End Devices

    Register DuoFern end devices (applies to article nos. 9491 / 9491-3) In order to be able to operate a DuoFern end device with the DuoFern Standard manual transmitter, this must be registered with the DuoFern end device concerned. Use a thin, not too sharp object to press the connect button.
  • Seite 35 Register DuoFern end devices (applies to article nos. 9491 / 9491-3) . . . Press the desired device button that you wish to use later to select the device. Observe the status LED Green: The registration was successful. Orange: The button is already fully allocated.

  • Seite 36: (Applies To Article Nos. 9491-2 / 9491-4)

    Standard manual transmitters 9491-2 and 9491-4 (1 group). u Please note that for DuoFern Standard manual transmitters 9491-4 (1 group / 1 actuator), an already existing device is deleted automatically every time a new one is registered. You therefore do not need to delete a...
  • Seite 37 Register DuoFern end devices (applies to article nos. 9491-2 / 9491-4) Switch the desired DuoFern end device or DuoFern actuator to registering mode. (see corresponding operating instructions) Switch the DuoFern Standard manual transmitter to registering mode. In order to do so, briefly press the ”connect” button.

  • Seite 38: Delete Duofern End Devices

    Switch the DuoFern Standard manual transmitter to delete mode. In order to do so, briefly press the ”disconnect” button. If the deletion is successful the green status LED lights up. NOTE The DuoFern end device has been deleted from all device buttons or group buttons.

  • Seite 39: End Point Setting

    (this is always the case for article numbers 9491-3 and 9491-4, see page 33); if more than one component is registered within the selected group then the function is blocked. u The end point setting can only be made for RADEMACHER electronic tubular motors from 2000 onwards that are controlled with a correctly installed DuoFern actuator.
  • Seite 40 End point setting The status LED flashes (approx. twice per second) on successful activation. Set the upper end point. Keep the button pressed until the desired end point is reached. Release the button as soon as the upper end point is reached. Set the lower end point.

  • Seite 41: Reversal Of Rotational Direction

    Reversal of rotational direction You can subsequently set or correct the rotational direction of connected tubular motors using this function. Alternative use for reversal of directional rotation: Switch over between lighting function and device function In case of universal actuators for lighting or for devices (e.g. universal actuator 9470 or socket actuator 9472), reversing the rotational direction switches over between the lighting function and the device function.
  • Seite 42 Reversal of rotational direction . . . Select the desired DuoFern end device. 2 x / second Activate the “reversal of rotational direction” function. In order to do so, press the “connect” button twice in short succession within one second (similar to the double-click of a computer mouse).

  • Seite 43: Activate "Purge" Function

    Activate “purge“ function This function deletes all DuoFern end devices that are registered but that no longer react. This could be necessary, for example, in the case of a faulty device which can no longer be deleted as described above.

  • Seite 44: Manual Operation Of Actuators With

    Manual operation of actuators with several channels When registering actuators with several channels, all channels in the group are always registered for DuoFern Standard manual transmitters 9491-2 and 9491-4 (1 group). Operation of single channels is therefore not possible using these manual transmitters.

  • Seite 45: Delete Settings

    5 seconds until the orange status LED flashes. The status LED flashes orange Let go of the „disconnect button“ as soon as the orange status LED is permanently lit up All settings on the DuoFern Standard manual transmitter are deleted.

  • Seite 46: Technical Data

    Technical Data Transmission frequency: 434,5 MHz Transmitting power: 10 mW Range: - Free field: approx. 100 m - Indoors: approx. 30 m (depending upon the building fabric) Supply voltage: Battery type: CR2450 - Service life 1: approx. 2 years, if actuated 5 times per day - Service life 2: approx.

  • Seite 47: Battery Change

    Battery change If the battery is almost empty, the status LED flashes orange when you operate the DuoFern Standard manual transmitter. u The battery can be found in the battery compartment on the rear of the DuoFern Standard manual transmitter.

  • Seite 48: Warranty Conditions

    Any defects occurring within the period of guarantee will be rectified www.rademacher.de by RADEMACHER at no cost either by repairing or replacing the parts concerned or by delivery of a device of the same value or a new Service: replacement.
