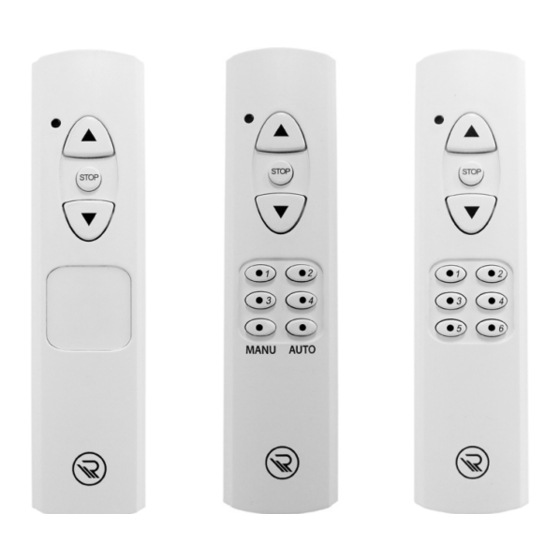

RADEMACHER DuoFern Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. RADEMACHER Anleitungen
  4. Transmitter
  5. DuoFern
  6. Gebrauchsanleitung

RADEMACHER DuoFern Gebrauchsanleitung

Quelle: rademacher.de
Vorschau ausblenden Andere Handbücher für DuoFern:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DE

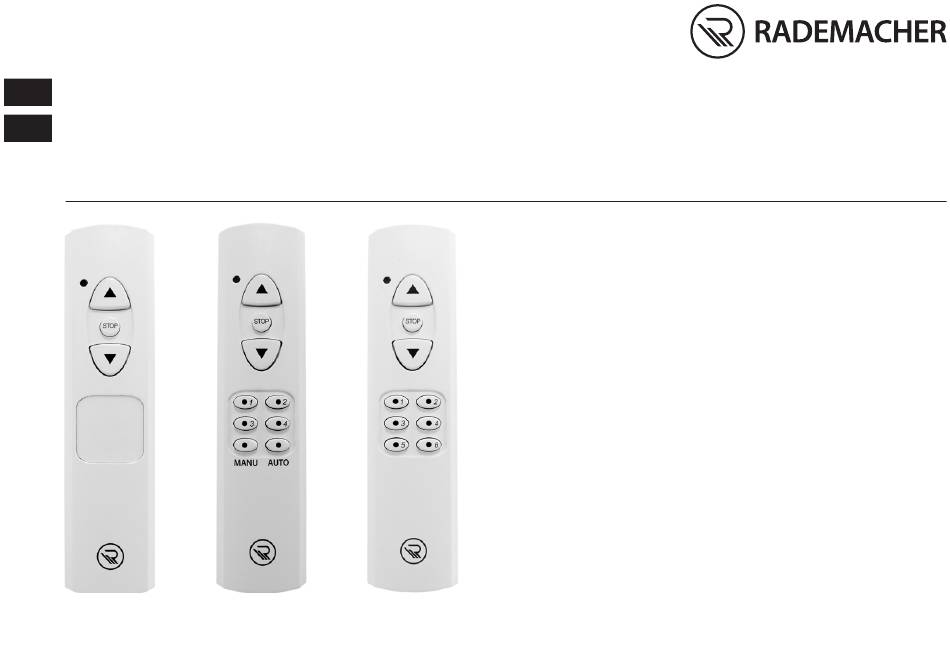

DuoFern Handsender Standard - Gebrauchsanleitung ............................................................................................1
EN
DuoFern Manual Transmitter Standard - Instruction manual ................................................................................ 33
Artikel-Nr./ Item no. : 3248 03 61 (1-Kanal/1-channel) / 3232 03 64 (4-Kanal/4-channel) / 3248 03 66 (6-Kanal/6-channel)
VBD 473-2-1 (05.21)

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER DuoFern

Inhaltszusammenfassung für RADEMACHER DuoFern

  • Seite 1 DuoFern Handsender Standard - Gebrauchsanleitung ....................1 DuoFern Manual Transmitter Standard - Instruction manual ................33 Artikel-Nr./ Item no. : 3248 03 61 (1-Kanal/1-channel) / 3232 03 64 (4-Kanal/4-channel) / 3248 03 66 (6-Kanal/6-channel) VBD 473-2-1 (05.21)

  • Seite 2: Inhaltsverzeichnis

    Automatikfunktion ein- / ausschalten Gesamtansicht / Bedientasten ..........7 (für Art.-Nr. 3232 03 64) .............24 Geräterückseite ..............8 Einstellungen löschen (Reset) ..........26 Kurzbeschreibung des DuoFern Handsender Standards ..9 Technische Daten ...............26 Erstinbetriebnahme ............11 Batteriewechsel ..............28 Anmelden von DuoFern Endgeräten Vereinfachte EU-Konformitätserklärung ......30 (für Art.-Nr.

  • Seite 3: Diese Anleitung

    ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf. ◆ Fügen Sie diese Anleitung bei Weitergabe des DuoFern Handsender Standard an Dritte bei. ◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

  • Seite 4: Verwendet Darstellungen Und Symbole

    Verwendet Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Liste Nützliche Informationen Lesen Sie die zugehörige Anleitung...

  • Seite 5: Sicherheitshinweise

    Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr. ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den DuoFern Handsender Standard auf Unversehrtheit. Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen. ◆ Kindern dürfen nicht mit dem DuoFern Handsender Standard spielen.

  • Seite 6: Bestimmungsgemäße Verwendung

    Verwenden Sie den DuoFern Handsender Standard nur in trockenen Räumen. Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen. Gefahren bei nicht bestimmungsgemäßer Verwendung Die Verwendung des DuoFern Handsender Standard für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig.

  • Seite 7: Gesamtansicht / Bedientasten

    Gesamtansicht / Bedientasten Status-LED (grün / rot) AUF (Ein/Aus) STOPP (Aus)* AB (Aus/Ein) Geräte- bzw. * Tipp-Betrieb Gruppentasten ein-/ausschalten Automatik aus Automatik ein Art.-Nr.: Art.-Nr.: Art.-Nr.: 3248 03 61 3232 03 64 3248 03 66...

  • Seite 8: Geräterückseite

    Geräterückseite Art.-Nr.: 3248 03 61 / 3232 03 64 / 3248 03 66 Platz für Notizen Typenschild (Beispiel) Befestigungsschraube für Art.-Nr. 3248 03 66 Trennen- Verbinden- Taste Taste Anmeldemodus Abmeldemodus Drehrichtungsumkehr Endpunkteinstellung Aufräumen-Funktion 5 s halten 5 s halten Reset...

  • Seite 9: Kurzbeschreibung Des Duofern Handsender Standards

    Geräte- bzw. Gruppentasten (nur für Artikel-Nr. 3232 03 64 / 3248 03 66) Die DuoFern Handsender 3232 03 64 und 3248 03 66 verfügen über 4 bzw. 6 Geräte- bzw.- Gruppentasten, die Sie beliebig mit DuoFern Endgeräten belegen können (siehe Seite 27). Auf diese Weise ist sowohl eine Einzel- als auch eine Gruppensteuerung...
  • Seite 10 Mit Hilfe der Trennen-Taste können Sie folgenden Funktionen ausführen: ◆ Abmeldemodus DuoFern Endgeräte vom Handsender abmelden. ◆ Endpunkteinstellung Die Endpunkte von elektronischen RADEMACHER-Rohrmotoren einstellen. ◆ Reset Zurücksetzen auf die Werkseinstellungen. Status-LED Die zweifarbige Status-LED (rot/grün) zeigt an, ob alle DuoFern Endgeräte das Schaltsignal empfangen und bestätigt haben.

  • Seite 11: Erstinbetriebnahme

    Erstinbetriebnahme Die Batterie befindet ab Werk mit einer Trennfolie im Batteriefach. Ziehen Sie die Trennfolie wie abgebildet mit etwas Kraft nach rechts heraus. Ein vorheriges Lösen der Schraube auf der Gehäuserückseite ist dazu nicht erforderlich. 11 11...

  • Seite 12: Anmelden Von Duofern Endgeräten

    Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66) Um ein DuoFern Endgerät mit dem DuoFern Handsender Standard bedienen zu können, muss dieser am jeweiligen DuoFern Endgerät angemeldet sein. Verwenden Sie zum Drücken der Verbinden-Taste einen dünnen, nicht zu spitzen Gegenstand.
  • Seite 13 Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66) . . . Die gewünschte Gerätetaste drücken, mit der Sie das Gerät später anwählen möchten. oder . . . Beachten Sie die Status-LED grün: Die Anmeldung war erfolgreich.

  • Seite 14: Anmelden Von Duofern Endgeräten (Für Art.-Nr. 3248 03 61)

    Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61) Bei dem DuoFern Handsender Standard 3248 03 61 können keine Geräte oder Gruppentasten ausgewählt bzw. betätigt werden. Die angemeldeten Aktoren werden automatisch der einzigen vorhandenen Gruppe zugeordnet. Beim Anmeldevorgang von DuoFern Aktoren mit mehreren Kanälen werden bei dem DuoFern Handsender...
  • Seite 15 Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61) Das gewünschte DuoFern Endgerät bzw. den Duo- Fern Aktor in den Anmeldemodus schalten. (s. entsprechende Bedienungsanleitung) Den DuoFern Handsender Standard in den Anmeldemodus schalten. Dazu die „Verbinden-Taste“ einmal kurz drücken. Beachten Sie die Status-LED grün:...

  • Seite 16: Abmelden Von Duofern Endgeräten

    Abmeldemodus schalten. (s. entsprechende Bedienungsanleitung) Den DuoFern Handsender Standard in den Abmel- demodus schalten. Dazu die „Trennen-Taste“ einmal kurz drücken. Bei erfolgreicher Abmeldung leuchtet die Status- LED grün. Das DuoFern Endgerät wurde von allen Geräte- bzw. Gruppentasten abgemeldet. 16 16...

  • Seite 17: Die Funktion „Aufräumen" Aktivieren

    Die Funktion „Aufräumen“ aktivieren Diese Funktion meldet alle angemeldeten DuoFern Endgeräte ab, die nicht mehr reagieren. Dies könnte z.B. bei einem defekten Gerät erforderlich sein, das nicht mehr, wie zuvor beschrieben, abzumelden ist. Die „Verbinden-Taste“ ca. 5 Sekunden gedrückt halten, bis die Status-LED rot blinkt.

  • Seite 18: Endpunkteinstellung

    Endpunkteinstellung Mit Hilfe dieser Funktion können Sie bei elektronischen Rohrmotoren von Rademacher ab Baujahr 2000 nachträglich die Endpunkte einstellen bzw. korrigieren. Bedingungen zur Endpunkteinstellung: ◆ Die Endpunkteinstellung kann nur durchgeführt werden, wenn in der ausgewählten Gruppe nur ein Gerät (Aktor) angemeldet ist.
  • Seite 19 Endpunkteinstellung Bei erfolgreicher Aktivierung blinkt die Status-LED regelmäßig (ca. 2 x pro Sekunde) grün auf. Den oberen Endpunkt einstellen. Halten Sie die Taste solange gedrückt, bis der gewünschte Endpunkt erreicht ist. Taste loslassen, sobald der obere Endpunkt erreicht ist. Den unteren Endpunkt einstellen. Taste loslassen, sobald der untere Endpunkt erreicht ist.

  • Seite 20: Drehrichtungsumkehr

    Alternative Anwendung zur Drehrichtungsumkehr: Umschaltung zwischen Licht- und Gerätefunktion Bei Universalaktoren für Licht bzw. Geräte (z.B. DuoFern Universalaktor oder Steckdosenaktor) bewirkt die Drehrichtungsum- kehr das Umschalten zwischen der Licht- und der Gerätefunktion. Die Drehrichtungsumkehr bzw. die Umschaltung zwischen der Licht- und Gerätefunktion kann nur durchgeführt werden, wenn in der ausgewählten Gruppe nur ein Gerät (Aktor) angemeldet ist.
  • Seite 21 Drehrichtungsumkehr . . . Wählen Sie das gewünschte DuoFern Endgerät aus. oder . . . 2 x / Sekunde Aktivieren Sie die Funktion „Drehrichtungsumkehr“. Dazu muss die „Verbinden-Taste“ innerhalb von einer Sekunde zweimal kurz hintereinander betätigt werden. Bei erfolgreicher Aktivierung quittiert der am Aktor angeschlossene Rohrmotor durch kurzes Anfahren.

  • Seite 22: Manuelle Bedienung Von Aktoren Mit Mehreren Kanälen

    Manuelle Bedienung von Aktoren mit mehreren Kanälen Beim Anmeldevorgang von Aktoren mit mehreren Kanälen werden bei dem DuoFern Handsender Standard 3248 03 61 (1 Gruppe) grundsätzlich alle Kanäle in der Gruppe angemeldet. Die Bedienung einzelner Kanäle ist daher bei diesen Handsendern nicht möglich.

  • Seite 23: Steuerung Von Jalousien Bzw. Dimmern Durch

    Steuerung von Jalousien bzw. Dimmern durch Tipp-Betrieb Funktion: ◆ Wird bei aktiviertem Tipp-Betrieb die AUF- bzw. AB-Taste kurz betätigt, wird ein Tipp-Befehl ausgesendet. Die Lamellen einer Jalousie lassen sich so komfortabel einstellen, da der Motor nur kurz anläuft. ◆ Bei Dimmern führt der Tipp-Betrieb um eine Erhöhung bzw. Reduzierung der Helligkeit um 10%. ◆...

  • Seite 24: Automatikfunktion Ein- / Ausschalten (Für Art.-Nr. 3232 03 64)

    Mit dem DuoFern Handsender 4-Kanal Auto/Manu können Sie zusätzlich die Automatikfunktion der angemeldeten DuoFern Endgeräte ein- bzw. ausschalten. Ist in den DuoFern Endgeräten die Automatikfunktion ausgeschaltet, werden nur noch manuelle Kommandos ausgeführt. Die Endgeräte reagieren z.B. nicht mehr auf automatische Zeit- oder Beschattungsbefehle.
  • Seite 25 Automatikfunktion ein- / ausschalten (für Art.-Nr. 3232 03 64) . . . Die gewünschte Gruppe mit der entsprechenden Gruppentaste auswählen. Die AUTO-Taste > 0,5 Sekunden drücken, um bei allen 1 x (> 0.5 Sekunden) Geräten der aktiven Gruppe die Automatikfunktion AUTO einzuschalten.

  • Seite 26: Einstellungen Löschen (Reset)

    Einstellungen löschen (Reset) Die „Trennen-Taste“ ca. 5 Sekunden gedrückt 5 Sekunden halten, bis die Status-LED rot blinkt. Die Status-LED blinkt rot. Die „Trennen-Taste“ loslassen, sobald die Status-LED dauerhaft rot leuchtet. Alle Einstellungen im DuoFern Handsender Standard sind gelöscht. 26 26...

  • Seite 27: Technische Daten

    Technische Daten Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: - Freifeld: ca. 100 m - Im Gebäude: ca. 30 m (Abhängig von der Bausubstanz) Versorgungsspannung: Batterie-Typ: CR2450 - Lebensdauer 1: ca. 2 Jahre, bei 5 Betätigungen pro Tag - Lebensdauer 2: ca.

  • Seite 28: Batteriewechsel

    Batteriewechsel Bei Geräten, die eine oder mehrere Knopf-/Knopfzellenbatterien enthalten, müssen folgende Sicherheits- hinweise beachtet werden: Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen. ◆ Das Auswechseln von Batterien darf nicht von Kindern vorgenommen werden. ◆...
  • Seite 29 Batteriewechsel Bei fast leerer Batterie blinkt die Status-LED rot, wenn Sie den DuoFern Handsender Standard bedienen. Das Batteriefach befindet sich auf der Rückseite des DuoFern Handsender Standards. Die Gehäuserückseite mit einem Schraubendreher lösen und vorsichtig nach oben anheben. Die Batterie seitlich herausschieben.

  • Seite 30: Vereinfachte Eu-Konformitätserklärung

    Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Handsender Standard der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce Garantiebedingungen Informationen zu Garantiebedingungen unserer Produkte finden Sie auf unserer Homepage.
  • Seite 31 31 31...
  • Seite 32 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 (Deutschland) 46414 Rhede...
  • Seite 33 DuoFern Handsender Standard - Gebrauchsanleitung ....................1 DuoFern Manual Transmitter Standard - Instruction manual ..................33 Item no.: 3248 03 61 (1-channel) / 3232 03 64 (4-channel) / 3248 03 66 (6-channel) VBD 473-2-1 (05.21)
  • Seite 34 Deleting all settings (reset) ..........58 General view / operating buttons........39 Technical specifications ............59 Rear side of device .............40 Battery replacement ............60 Brief description of the DuoFern Manual Transmitter Standard ................41 Simplified EU declaration of conformity ......62 Initial commissioning ............43 Logging on DuoFern end units (for item no.

  • Seite 35: This Manual

    ◆ This manual is part of the product. Please store it in an easily accessible place. ◆ When passing the DuoFern Manual Transmitter Standard on to a third party, this manual must be passed on as well. ◆ Damage resulting from non-compliance with this manual and the safety instructions will void the warranty. We assume no liability for any consequential damage.

  • Seite 36: Symbols And Depictions Used

    Symbols and depictions used Depiction Description Procedures Itemisation ◆ 1) or a) List Useful information Please read the respective manual...

  • Seite 37: Safety Instructions

    ◆ Children must not play with the DuoFern Manual Transmitter Standard. ◆ Never use the DuoFern Radio System and its components for the remote control of devices and systems with safety-relevant requirements or where there is an increased accident risk. Applications of this kind require additional safety equipment.

  • Seite 38: Intended Use

    Intended use Only use the DuoFern Manual Transmitter Standard for the remote control of roller shutters and electrical appliances (e.g. lighting). Operating conditions Only use the DuoFern Manual Transmitter Standard in dry rooms. Radio systems that transmit on the same frequency can cause interference.

  • Seite 39: General View / Operating Buttons

    General view / operating buttons Status LED (green / red) UP (on/off) STOP (off)* DOWN (off/on) Device or * Switch jog mode group buttons on/off Automatic mode Automatic mode Item no.: Item no.: Item no.: 3248 03 61 3232 03 64 3248 03 66 39 39...

  • Seite 40: Rear Side Of Device

    Rear side of device Item no.: 3248 03 61 / 3232 03 64 / 3248 03 66 Space for notes Type plate (example) Fixing screw for item no. 3248 03 66 Connect Disconnect button button Log-on mode Log-off mode Reversal of rotation direction End point setting Purge function Hold for 5 s...

  • Seite 41: Brief Description Of The Duofern Manual Transmitter Standard

    Device or group buttons (only for item no. 3232 03 64 / 3248 03 66) DuoFern manual transmitters 3232 03 64 and 3248 03 66 have 4 or 6 device or group buttons, which you can allocate to any DuoFern end unit (see page 59).
  • Seite 42 ◆ End point setting Set the end points of electronic RADEMACHER tubular motors. ◆ Reset Reset to the factory settings. Status LED The bi-coloured status LED (red/green) shows whether the DuoFern end units have received and confirmed the control signal.

  • Seite 43: Initial Commissioning

    Initial commissioning The battery is factory-fitted in the battery compartment together with a separating film. Pull the separating film out to the right with some force as shown. It is not necessary to loosen the screw on the back of the housing first.

  • Seite 44: Logging On Duofern End Units (For Item No. 3232 03 64 / 3248 03 66)

    Logging on DuoFern end units (for item no. 3232 03 64 / 3248 03 66) In order to operate a DuoFern end unit with the DuoFern Manual Transmitter Standard, this must be logged on to the respective DuoFern end unit.
  • Seite 45 Logging on DuoFern end units (for item no. 3232 03 64 / 3248 03 66) . . . Press the desired device button that you subse- quently want to use to select the device..Observe the status LED Green: Log-on was successful.

  • Seite 46: Logging On Duofern End Units (For Item No. 3248 03 61)

    Logging on DuoFern end units (for item no. 3248 03 61) No device or group buttons can be selected or pressed on the DuoFern Manual Transmitter Standard 3248 03 61. The logged-on actuators are automatically allocated to the only existing group.
  • Seite 47 Logging on DuoFern end units (for item no. 3248 03 61) Switch the desired DuoFern end unit or DuoFern actuator to log-on mode. (See the corresponding operating manual) Switch the DuoFern Manual Transmitter Standard to log-on mode. In order to do so, briefly press the “Connect button”.

  • Seite 48: Logging Off Duofern End Units

    In order to do so, briefly press the “Disconnect button”. When the log-off has been successfully completed, the status LED turns green. The DuoFern end unit has been logged off from all device or group buttons. 48 48...

  • Seite 49: Activating The "Purge" Function

    Activating the “Purge” function This function logs off all of the logged-on DuoFern end units that no longer react. This could be necessary, for example, with a faulty device that can no longer be logged off as described above. Press and hold the “Connect button” for approx.

  • Seite 50: End Point Setting

    End point setting You can use this function to subsequently set or correct the end points of Rademacher electronic tubular motors from the year 2000 onwards. Conditions for the end point setting: ◆ The end point setting can only be performed if only one device (actuator) is logged on to the selected group. If more than one participant is logged on to the selected group, the function is blocked.
  • Seite 51 End point setting The status LED flashes green (approx. 2 x per second) on successful activation. Set the upper end point. Keep the button pressed until the desired end point is reached. Release the button as soon as the upper end point is reached.

  • Seite 52: Reversal Of Rotation Direction

    Alternative use of the reversal of rotation direction: Switch between the lighting and device function In the case of universal actuators for lighting or devices (e.g. DuoFern Universal Actuator or Socket Actuator), reversing the rotation direction switches between the lighting and device function.
  • Seite 53 Reversal of rotation direction . . . Select the desired DuoFern end unit..2 x / second Activate the “Reversal of rotation direction” function. In order to do so, press the “Connect button” twice in short succession within one second.

  • Seite 54: Manual Operation Of Actuators With Several Channels

    During the log-on process for actuators with several channels, all channels in the group are always logged on to the DuoFern Manual Transmitter Standard 3248 03 61 (1 group). The operation of individual channels is therefore not possible with these manual transmitters.

  • Seite 55: Controlling Blinds And Dimmers In Jog Mode

    Controlling blinds and dimmers in jog mode Function: ◆ If the UP or DOWN button is pressed briefly in jog mode, a jog command is sent. This enables the easy adjustment of Venetian blind slats as the motor only runs briefly. ◆...

  • Seite 56: Switching The Automatic Function On/Off (For Item No. 3232 03 64)

    Switching the automatic function on/off (for item no. 3232 03 64) You can also switch the automatic function of the logged-on DuoFern end units on or off with the DuoFern Manual Transmitter 4-channel Auto /Manual. If the automatic function is switched off in the DuoFern end units, only manual commands are executed.
  • Seite 57 Switching the automatic function on/off (for item no. 3232 03 64) . . . Select the desired group with the corresponding group button. Press the AUTO button for > 0.5 seconds to 1 x (> 0.5 seconds) switch on the automatic function for all the AUTO devices in the active group.

  • Seite 58: Deleting All Settings (Reset)

    5 seconds 5 seconds until the status LED flashes red. The status LED flashes red. Release the “Disconnect button” as soon as the status LED lights up red continuously. All settings in the DuoFern Manual Transmitter Standard are deleted. 58 58...

  • Seite 59: Technical Specifications

    Technical specifications Transmission frequency: 434.5 MHz Transmission power: max. 10 mW Range: - Outdoors: approx. 100 m - Indoors: approx. 30 m (depending on the building structure) Supply voltage: Battery type: CR2450 - Service life 1: approx. 2 years with 5 actuations per day - Service life 2: approx.

  • Seite 60: Battery Replacement

    Battery replacement For devices containing one or more button/coin-cell batteries, the following safety instructions must be observed: If the coin-cell battery is swallowed, it can cause severe internal burns and death within just 2 hours. ◆ Children must not replace batteries. ◆...
  • Seite 61 When the battery is almost empty, the status LED flashes red when you operate the DuoFern Manual Transmitter Standard. The battery compartment is located on the back of the DuoFern Manual Transmitter Standard. Use a screwdriver to release the back of the housing and lift it up carefully.

  • Seite 62: Simplified Eu Declaration Of Conformity

    Simplified EU declaration of conformity RADEMACHER Geräte-Elektronik GmbH hereby declares that the DuoFern Manual Transmitter Standard complies with the Direc- tive 2014/53/EU (Radio Equipment Directive). The full text of the declaration of conformity is available at the following website: www.rademacher.de/ce Warranty terms and conditions Information about the warranty conditions of our products can be found on our homepage.
  • Seite 63 63 63...
  • Seite 64 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Germany)
