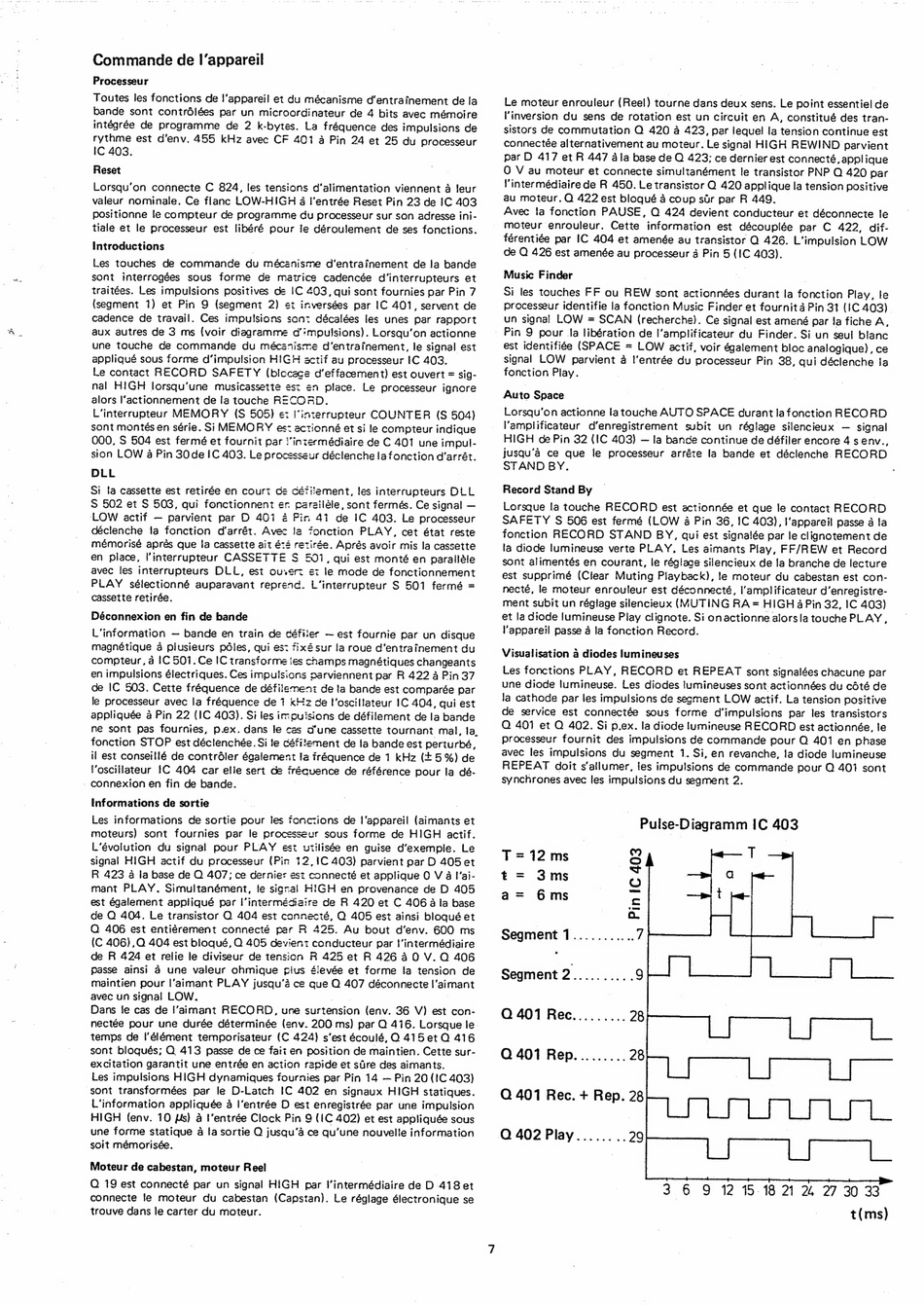

Dual C 824 Serviceanleitung Seite 7

Commande de I'appareil
Processeur
Reset
Lorsqu'on connecte C 824, les tensions d'alimentation viennent a Jeur
valeur nominale. Ce flanc LOW-HIGH 4 I'entrée Reset Pin 23 de IC 403
positionne le compteur de programme du processeur sur son adresse ini-
tiale et le processeur est libéré pour le déroulement de ses fonctions.
introductions
Les touches de commande du mécénisme d'entrainement de la bande
sont interrogées sous forme de matrice cadencée d'interrupteurs et
traitées. Les impulsions positives de IC 403, qui sont fournies par Pin 7
(segment 1) et Pin 9 (segment 2) st inversées par IC 401, servent de
cadence de travail. Ces impulsions sanz décalées les unes par rapport
aux autres de 3 ms (voir diagramrmre d'impulsions). Lorsqu'on actionne
une touche de commande du mécénisrme d'entrainement, le signal est
appliqué sous forme d'impulsion HIGH sctif au processeur IC 403.
Le contact RECORD SAFETY (biccace d'effacement) est ouvert = sig-
nal HIGH lorsqu'une musicassette st en place. Le processeur ignore
alors I'actionnement de fa touche RECORD.
L'interrupteur MEMORY (S 505) «: l'interrupteur COUNTER (S 504)
sont montés en série. Si MEMORY es actionné et si le compteur indique
000, S 504 est fermé et fournit par Vintermédiaire de C 401 une impul-
sion LOW a Pin 30de IC 403. Le processeur déclenche !a fonction d'arrét.
DLL
Si la cassette est retirée en court ce céviiement, les interrupteurs DLL
S 502 et S 508, qui fonctionnent er parziléle, sont fermés. Ce signal —
'LOW actif — parvient par D 401 2 Pin 41 de IC 403. Le processeur
décienche la fonction d'arrét. Avec le fonction PLAY, cet état reste
mémorisé aprés que la cassette ait é74 rezirée. Aprés avoir mis la cassette
en place, l'interrupteur CASSETTE S 507, qui est monté en paralléle
avec les interrupteurs DLL, est ouvert ez Je mode de fonctionnement
PLAY sélectionné auparavant
reprend. L'interrupteur S 501 fermé =
cassette retirée.
Déconnexion en fin de bande
L'information — bande en train de céfiler — est fournie par un disque
magnétique a plusieurs pdles, qui est fixasur la roue d''entrainement du
compteur, 4 1C 501. Ce IC transforme ies champs magnétiques changeants
en impulsions électriques. Ces impulsians parviennent par R 422 4 Pin 37
de IC 503. Cette fréquence de défilement de la bande est comparée par
le processeur avec la fréquence de 1 kHz de l'oscillateur 1C 404, qui est
appliquée a Pin 22 (IC 403). Si les imputsions de défilement de la bande
ne sont pas fournies, p.ex. dans le cas d'une cassette tournant mal, Ja,
fonction STOP est décienchée. Si le céfilement de ia bande est perturbé,
il est conseillé de contréler également la fréquence de 1 kHz (+5 %) de
loscillateur 'C 404 car elie sert de fréquence de reference pour fa dé-
connexion en fin de bande.
Informations de sortie
Les informations de sortie pour les fonctions de l'appareil (aimants et
moteurs) sont fournies par le processeur sous forme de HIGH actif.
L'évolution du signal pour PLAY est utilisée en guise d'exemple. Le
signal HIGH actif du processeur (Pin 12,1C 403) parvient par D 405 et
R 423 a la base de O 407; ce dernier ast connecté et applique 0 V 4 lai-
mant PLAY. Simultanément, fe signal HIGH en provenance de D 405
est également appliqué par l'intermédiaire de R 420 et C 406 a la base
de QO 404. Le transistor Q 404 est cannécté, OQ 405 est ainsi bloquéet
Q 406 est entiérement connecté per R 425. Au bout d'env. 600 ms
(C 406) ,0 404 est bloqué, O 405 devient conducteur par !'intermédiaire
de R 424 et relie le diviseur de tension R 425 et R 42640 V.Q 406
passe ainsi 4 une valeur ohmique gius éilevée et forme Ja tension de
maintien pour l'aimant PLAY jusqu'é ce que Q 407 déconnecte !'ai mant
avec un signal LOW.
Dans fe cas de l'aimant RECORD, une surtension {env. 36 V) est con-
necteée pour une durée déterminée (env. 200 ms) par Q 416. Lorsque le.
temps de I'élément temporisateur (C 424) s'est écoulé, O 415 et OQ 416
sont bloqués; Q 413 passe de ce fait en position de maintien. Cette sur-
excitation garantit une entrée en action repide et sGre des aimants.
Les impulsions HIGH dynamiques fournies par Pin 14 — Pin 20 (IC 403)
'sont transformées par le D-Latch IC 402 en signaux HIGH statiques.
L'information appliquée a l'entrée D est enregistrée par une impulsion
HIGH (env. 10 Us) a I'entrée Clock Pin 9 (IC 402) et est appliquée sous
une forme statique a ta sortie Q jusqu'a ce qu'une nouvelle information
soit mémorisée.
Moteur de cabestan, moteur Reel
OQ 19 est connecté par un signal HIGH par I'intermédiaire de D 418 et
connecte le moteur du cabestan (Capstan). Le réglage électronique se
trouve dans le carter du moteur.
Le moteur enrouleur (Reel) tourne dans deux sens. Le point essentiel de
Vinversion du sens de rotation est un circuit en A, constitué des tran-
sistors de commutation Q 420 a 423, par lequel la tension continue est
connectée alternativement au moteur. Le signal HIGH REWIND parvient
par D 417 et R 447 ala base de Q 423; ce dernier est connecté, applique
O V au moteur et connecte simultanément le transistor PNP Q 420 par
l"intermédiaire de R 450. Le transistor
Q 420 applique la tension positive
au moteur. Q 422 est bloqué 4 coup sir par R 449.
Music Finder
Auto Space
Lorsqu'on actionne latouche AUTO SPACE durant lafonction RECORD
Vamplificateur d'enregistrement subit un réglage silencieux — signal
HIGH de Pin 32 (1C 403) — la bande continue de défiler encore 4s env..,
jusqu'a ce que Je processeur arréte la bande et déclenche RECORD
STAND BY.
Record Stand By
Lorsque la touche RECORD est actionnée et que le contact RECORD
SAFETY S 506 est fermé {LOW 4 Pin 36, IC 403), I'appareil passe a fa
fonction RECORD STAND BY, qui est signalée par le clignotement de
la diode lumineuse verte PLAY, Les aimants Play, FF/REW et Record
sont alimentés en courant, le régiace silencieux de la branche de lecture
est supprimé (Clear Muting Playback}, !e moteur du cabestan est con-
necté, le moteur enrouleur est déconnecté, l'amplificateur d'enregistre-
ment subit un réglage silencieux (MUTING RA = HIGH 4 Pin 32, IC 403)
et la diode lumineuse Play clignote. Si onactionne alorsla touche PLAY,
l'appareil passe a la fonction Record.
Visualisation a diodes lumineuses
Les fonctions PLAY, RECORD et REPEAT sont signalées chacune par
une diode lumineuse. Les diodes lumineuses sont.actionnées du cdté de
la cathode par les impulsions de segment LOW actif. La tension positive
de service est connectée sous forme d'impulsions par les transistors
Q 401 et O 402. Si p.ex. la diode lumineuse RECORD est actionnée, le
processeur fournit des impulsions de commande
pour Q 401 en phase
avec les impulsions du segment 1. Si, en revanche, la diode lumineuse
REPEAT doit s'allumer, tes impulsions de commande pour Q 401 sont
synchrones avec les impulsions du segment 2.
Pulse-Diagramm IC 403
T=12m ~ T
Se -. |
t 3ms o ™ q
a= 6ms ae t
=
Segment 1........... 7
Segment 2..........9
Q 401 Rec......... 28
Q 401 Rep......... 28
Q 401 Rec. + Rep. 28
36 9 12 5 1821 % 27 30 33
t(ms)
