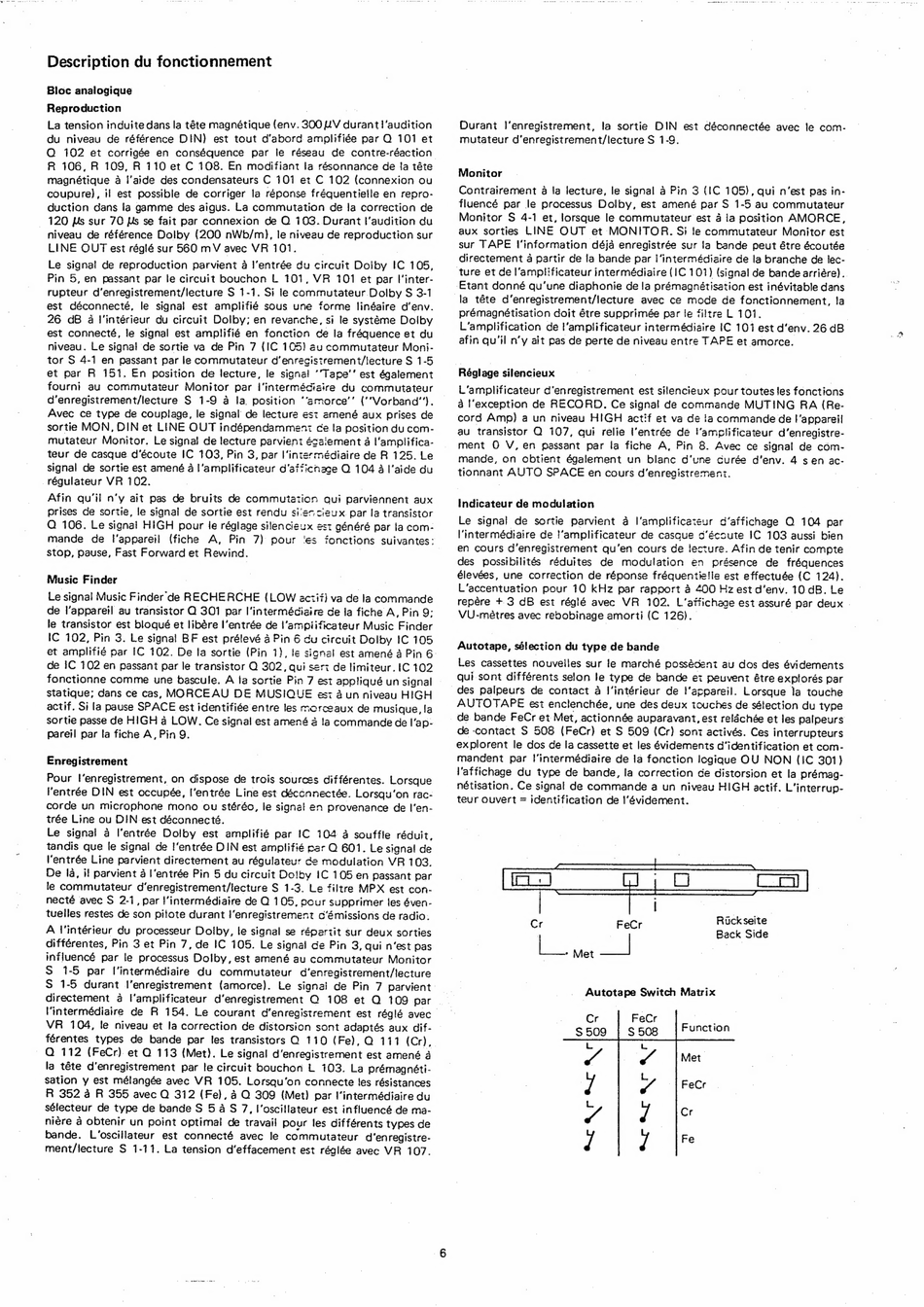

Dual C 824 Serviceanleitung Seite 6

Description du fonctionnement
Bloc analogique
Reproduction
La tension induite dans la téte magnétique (env. 300 UV durant!'audition
du niveau de référence DIN) est tout d'abord amplifiée par Q 101 et
Q 102 et corrigée en conséquence par le réseau de contre-réaction
R 106, R 109, R 110 et C 108. En modifiant la résonnance de la téte
magnétique a l'aide des condensateurs C 101 et C 102 (connexion ou
coupure}, il est possible de corriger la réponse fréquentietle en repro-
duction dans la gamme des aigus. La commutation de ja correction de
120 Us sur 70 Us se fait par connexion de Q 103. Durant laudition du
niveau de référence Dolby (200 nWb/m), le niveau de reproduction sur
LINE OUT est régié sur 560 mV avec VR 101.
Le signal de reproduction parvient a l'entrée du circuit Dolby Ic 105,
Pin 5, en passant par le circuit bouchon L 101, VR 101 et par l'inter-
rupteur d'enregistrement/lecture S 1-1. Si le commutateur Dolby S 3-1
est déconnecté, le signal est amplifié sous une forme linéaire d'env.
26 dB a l'intérieur du circuit Dolby: en revanche, si le systeme Dolby
est connecté, le signal est amplifié en fonction ce la fréquence et du
niveau. Le signal de sortie va de Pin 7 (IC 105) au commutateur Moni-
tor S 4-1 en passant par le commutateur d'enrécistrement/lecture S 1-5
et par R 151. En position de lecture, le signal 'Tape'' est également
fourni au commutateur Monitor par l'intermécieire du commutateur
d'enregistrement/lecture S 1-9 a la position ''emorce'' {(''Vorband'').
Avec ce type de couplage, le signal de lecture est amené aux prises de
sortie MON, DIN et LINE OUT indépendamme at Ce la position du com-
mutateur Monitor. Le signal de lecture parvienit éssiement a t'amplifica-
teur de casque d'écoute IC 103, Pin 3, par I'intesmédiaire de R 125. Le
signal de sortie est amené a I'amplificateur o'ai: Tichace O 104 a l'aide du
régulateur VR 102.
Afin qu'il n'y ait pas de bruits de commutation qui parviennent aux
prises de sortie, le signal de sortie est rendu sie-cieux. par la transistor
Q 106. Le signat HIGH pour {fe réglage silencieux 2st généré par ta com-
mande de lt'apparei!l (fiche A, Pin 7) pour 'es "fonctions Suivantes :
stop, pause, Fast Forward et Rewind.
Music Finder
Le signal Music Finder: de RECHERCHE (LOW actif} va de la commande
de l'appareil au transistor Q 301 par l'interméciaire de ja fiche A, Pin 9:
le transistor est bloqué et libére l'entrée de l'ampiificateur Music Finder
IC 102, Pin 3. Le signal BF est prélevé a Pin 6 du circuit Dolby IC 105
et amplifié par IC 102. De ia sortie (Pin 1}, te signal est amené a Pin 6:
de IC 102 en passant par le transistor Q 302, qui seri de limiteur. IC 102
statique; dans ce cas, MORCEAU DE MUSIQUE est a un niveau HIGH
actif. Si la pause SPACE est identifiée entre les morceaux de musique, la
sortie passe de HIGH a LOW. Ce signal est amené & !a commande de I'ap-
pareil par la fiche A, Pin 9.
Enregistrement
Pour !''enregistrement, on dispose de trois sources différentes. Lorsque
Ventrée DIN est occupée, I'entrée Line est déconnectée. Lorsqu'on rac-
corde un microphone mono ou stéréo, le signet en provenance de l'en-
trée Line ou DIN est déconnecté.
Le signal a l'entrée Dolby est amplifié par IC 104 4 souffle réduit,
tandis que le signal de !'entrée DIN est amplifié par Q 601. Le signal de
'entrée Line parvient directement au régulateur de modulation VR 103.
De la, if parvient a l'entrée Pin 5 du circuit Dolby iC 105 en passant par
le commutateur d'enregistrement/lecture S 1-3. Le filtre MPX est con-
necté avec S 2-1, par l'intermédiaire de Q 105, pour supprimer les éven-
tuelles restes de son pitfote durant Il'enregistrement c'émissions de radio.
A \"intérieur du processeur Dolby, le signal se répertit sur deux sorties
différentes, Pin 3 et Pin 7, de IC 105. Le signai de Pin 3, qui n'est pas
influencé par le processus Dolby, est amené au commutateur Monitor
S 1-5 par l'intermédiaire du commutateur d'enregistrement/lecture
S 1-5 durant l'enregistrement (amorce).
des palpeurs de contact a I'intérieur de l'appareil.
Le signai de Pin 7 parvient
directement 4 l'amplificateur d'enregistrement Q 108 et Q 109 par
lintermédiaire
de R 154. Le courant
d'enregistrement est réglé avec
VR 104, le niveau et la correction de distorsion sont adaptés aux dif-
|
férentes types de bande par tes transistors
Q 110 (Fe), Q 111
(Cr),
Durant l'enregistrement, la sortie DIN est déconnectée avec le com-
mutateur d'enregistrement/lecture S 1-9.
Monitor
Contrairement a !a lecture, le signal a Pin 3 (IC 105), qui n'est pas in-
fluencé par le processus Dolby, est amené par S 1-5 au commutateur
Monitor $ 4-1 et, lorsque le commutateur est 4 la position AMORCE,
aux sorties LINE OUT et MONITOR. Si !e commutateur Monitor est
sur TAPE I'information déja enregistrée sur la bande peut étre écoutée
directement a partir de la bande par I'intermédiaire de la branche de lec-
ture et de l'amplificateur intermédiaire (IC 101) (signal de bande arriére)..
Etant donné qu'une diaphonie de la prémaagnétisation est inévitable dans
la téte d'enregistrement/lecture avec ce mode de fonctionnement, la
prémagnétisation doit étre supprimée par te filtre L 101. |
L'amplification de t'amplificateur intermédiaire IC 101 est d' env. 26 dB
afin qu'il n'y ait pas de perte de niveau entre TAPE et amorce.
Réglage silencieux
L'amplificateur d'enregistrement est silencieux pour toutes les fonctions
a l'exception de RECORD. Ce signal de commande MUTING RA (Re-
cord Amp} a un niveau HIGH actif et va de !a commande de I 'appareil
au transistor Q 107, qui relie l'entrée de t'amplificateur d'enregistre-
ment O V, en passant par ta fiche A, Pin 8. Avec ce signal de com-
mande, on obtient également un blanc d'une curée d'env. 4 s en ac-
tionnant lat SPACE en cours d'enregistrement.
Indicateur de modulation
Le signal de sortie parvient a l'amplificateur d'affichage QO 104 par
l'intermédiaire de l'amplificateur de casque d'écaoute IC 103 aussi bien
en cours d'enregistrement qu'en cours de lecture. Afin de tenir compte
des possibilités réduites de modulation en présence de fréquences
élevées, une correction de réponse fréquentieile est effectuée (C 124).
L'accentuation pour 10 kHz par rapport 4 400 Hz est d'env. 10.dB. Le
repére +3 dB est régié avec VR 102. L' atiichage est assure par deux
VU-métres avec rebobinage amorti (C 126).
Aurotane: sélection du type de bande
Les cassettes nouvelles sur le marché possédent au dos des évidements
qui sont différents selon le type de bande et peuvent étre explorés par
Lorsque la touche
AUTOTAPE est enclenchée, une des deux touches de sélection du type
_de bande FeCr et Met, actionnée auparavant, est relachée et jes palpeurs
de contact S 508 (FeCr) et S 509 (Cr) sont activés. Ces interrupteurs
explorent le dos de la cassette et les évidements d'identification et com-
mandent par !'intermédiaire de la fonction logique OU NON {IC 301)
l''atfichage du type de bande, la correction de Gistorsion et la prémag-
nétisation. Ce signal de commande a un niveau HIGH actif. L'interrup-
teur ouvert = identification de I'évidement.
Rickseite
Beck Side
FeCr
L Met —
Autotape Switch Matrix
Cr
S 509 Function
