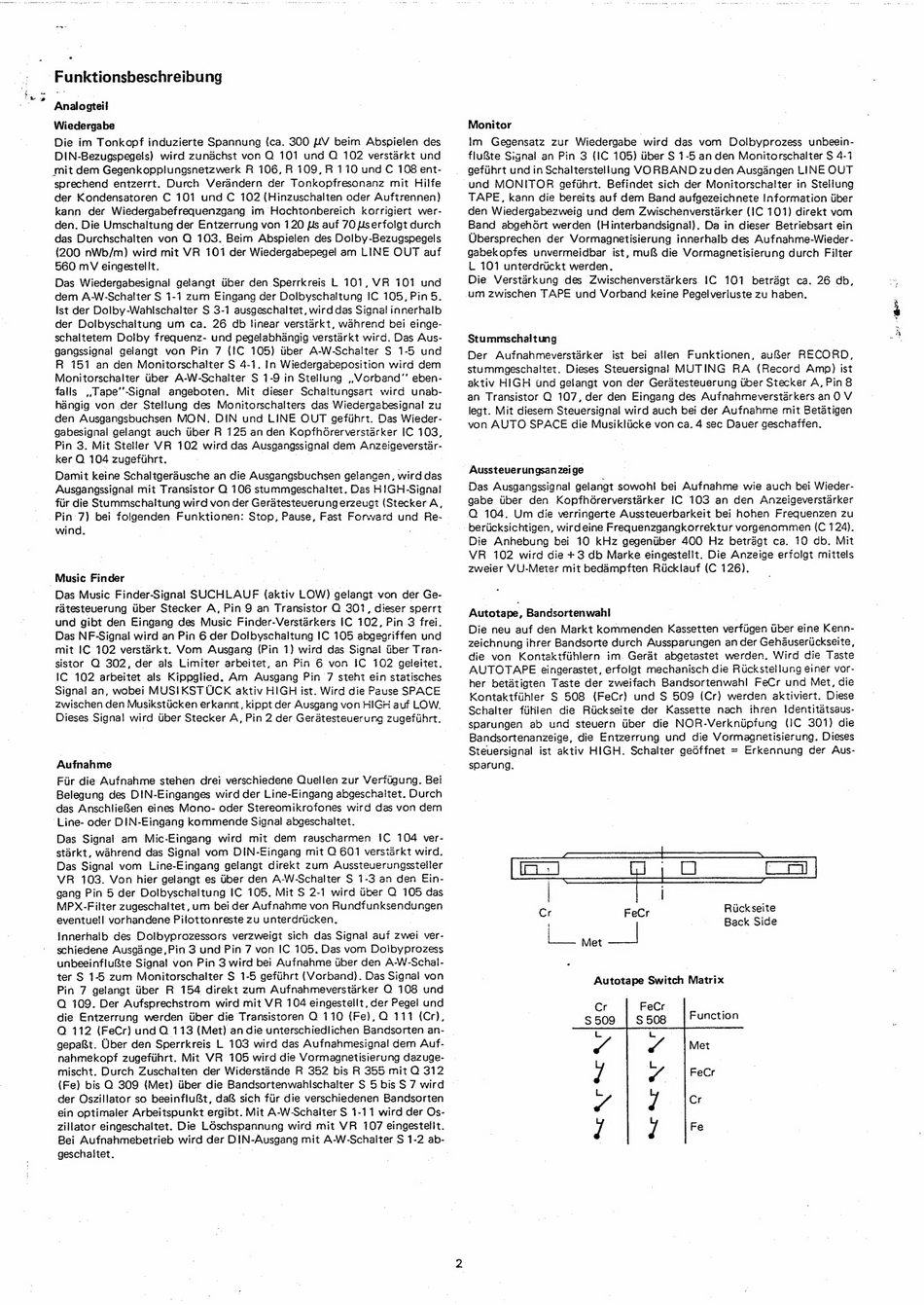

| Funktionsbeschreibung
Analogteil
Wiedergabe
Die im Tonkopf induzierte Spannung (ca. 300 LV beim Abspielen des
DIN-Bezugspegels) wird zunadchst von Q 101 und Q 102 verstarkt und
mit dem Gegenkopplungsnetzwerk R 106, R 109, R 110 und C 108 ent-
sprechend entzerrt. Durch Verdandern der Tonkopfresonanz mit Hilfe
der Kondensatoren C 101 und C 102 {Hinzuschalten oder Auftrennen)
kann der Wiedergabefrequenzgang im Hochtonbereich korrigiert wer-
den. Die Umschaltung der Entzerrung von 120 Us auf 70 Userfolgt durch
das Durchschalten von Q 103. Beim Abspielen des Dolby-Bezugspegels
(200 nWb/m) wird mit VR 101 der Wiedergabepegel am LINE OUT auf
560 mV eingestellt.
Das Wiedergabesignal gelangt iiber den Sperrkreis L 101, VR 107 und
dem A-W-Schaiter S 1-1 zum Eingang der Dolbyschaltung IC 105, Pin 5.
Ist der Dolby-Wahlschalter S 3-1 ausgeschaltet, wird das Signal innerhalb
der Dolbyschaitung um ca. 26 db finear verstarkt, wahrend bei einge-
schaltetem Dolby frequenz- und pegelabhangig verstarkt wird. Das Aus-
-gangssignal gelangt von Pin 7 {IC 105) iiber A-W-Schalter S 1-5 und
R 151 an den Monitorschalter S 4-1. In Wiedergabeposition wird dem
Monitorschalter Uber A-W-Schalter S 1-9 in Stellung ,.Vorband'' eben-
falls ,,Tape''-Signal angeboten. Mit dieser Schaltungsart wird unab-
hangig von .der Stelflung des Monitorschalters das Wiedergebesignal zu
den Ausgangsbuchsen MON. DIN und LINE OUT gefihrt. Das Wieder-
gabesignal gelangt auch tiber R 125 an den KopfhGrerverstarker IC 103,
Pin 3. Mit Steller VR 102 wird das Ausgangssignal dem pvmeigeverstar:
ker Q 104 zugeftihrt.
Damit keine Schaltgerausche an die Ausgangsbuchsen gelangen, wird das
Ausgangssignal mit Transistor Q 106 stummgeschaltet. Das HIGH-Signal
fiir die Stummschaltung wird von der Geratesteuerung erzeuat (SteckerA,
Pin 7) bei folgenden Funktionen: Stop, Pause, Fast Forward und Re- |
wind,
Music Finder
Das Music Finder-Signal SUCHLAUF ideas Low) gelangt von der Ge-
ratesteuerung iiber Stecker A, Pin 9 an Transistor Q 301, dieser sperrt
und gibt den Eingang des Music Finder-Verstarkers IC 102, Pin 3 frei.
Das NF-Signal wird an Pin 6 der Dolbyschaltung IC 105 abgegriffen und
mit 1C 102 verstarkt. Vom Ausgang (Pin 1) wird das Signal tber Tran-
sistor Q 302, der als Limiter arbeitet, an Pin 6 von IC 102 geleitet.
IC 102 arbeitet als Kippgtied. Am Ausgang Pin 7 steht ein statisches
Signal an, wobei MUSIKSTUCK aktiv HIGH ist. Wird die Pause SPACE
zwischen den Musiksticken erkanmt, kippt der Ausgang von HIGH auf LOW.
Dieses Signal wird Uber Stecker A, Pin 2 der Geradtesteuerung zugefiihrt.
Aufnahme
Fiir die Aufnahme stehen drei verschiedene Quellen zur Verfugung. Bei
Belegung des DIN-Einganges wird der Line-Eingang abgeschaltet. Durch
das AnschlieBen eines Mono- oder Stereomikrofones wird des von dem
Line- oder DIN-Eingang kommende Signal abgeschaltet.
Das Signal am Mic-Eingang wird mit dem rauscharmen !C 104 ver-
staérkt, wahrend das Signal vom DIN-Eingang mit OQ 601 verstarkt wird.
Das Signal vom Line-Eingang gelangt direkt zum Aussteuerungssteller
VR 103. Von hier gelangt es tber den A-W-Schalter S 1-3 an den Ein-
gang Pin 5 der Dolbyschaltung IC 105. Mit S 2-1 wird Uber Q 105 das
MPX-Filter zugeschaltet, um bei der Aufnahme von Rundfunksendungen
eventuell vorhandene Pilottonreste zu unterdrucken.
innerhalb des Dolbyprozessors verzweigt sich das Signal auf zwei ver-
schiedene Ausgaénge, Pin 3 und Pin 7 von IC 105. Das vom Dolbyprozess
unbeeinfluBte Signal von Pin 3 wird bei Aufnahme Uber den A-W-Schal-
ter S 15 zum Monitorschaiter S 1-5 gefiihrt (Vorband). Das Signal von
Pin 7 gelangt tiber R 154 direkt zum Aufnahmeverstarker Q 108 und
Q 109. Der Aufsprechstrom wird mit VR 104 eingestellt, der Pegel und
die Entzerrung werden uber die Transistoren Q 110 (Fe), OQ 111 (Cr),
Q 112 (FeCr) und Q 113 (Met) an die unterschiedlichen Bandsorten an-
gepait. Uber den Sperrkreis L 103 wird das Aufnahmesignal dem Auf-
nahmekopf zugefiihrt. Mit VR 105 wird die Vormagnetisierung dazuge-
mischt. Durch Zuschaiten der Widerstande R 352 bis R 355 mit Q 312
(Fe) bis Q 309 (Met) iiber die Bandsortenwahlschaiter S 5 bis S 7 wird —
der Oszillator so beeinfiuRt, daf& sich fur die verschiedenen Bandsorten
ein optimaler Arbeitspunkt ergibt. Mit A-W-Schaiter S 1-11 wird der Os-
zillator eingeschaltet. Die Ldschspannung wird mit VR 107 eingestelit.
Bei Aufnahmebetrieb wird der DIN-Ausgang mit A-W-Schaiter S 1-2 ab-
geschaitet.
Monitor
Im Gegensatz zur Wiederdabe 'wird das vom Dolbyprozess unbeein-
flu&te Signal an Pin 3 (IC 105) iiber S 1-5 an den Monitorschalter S 4-1
gefiihrt und in Schalterstellung VORBAND zuden Ausgangen LINE OUT
und MONITOR gefithrt. Befindet sich der Monitorschalter in Stellung
TAPE, kann die bereits auf dem Band aufgezeichnete Information iiber
den Wiedergabezweig und dem Zwischenverstarker (IC 101) direkt vom
Band abgehdort werden (Hinterbandsignal). Da in dieser Betriebsart ein
Ubersprechen der Vormagnetisierung innerhalb des Aufnahme-Wieder-
gabekopfes unvermeidbar ist, mu die Vormagnetisierung durch Filter
L 101 unterdruckt werden.
Die Verstarkung des Zwischenverstarkers IC 101 betragt ca. 26 db,
um zwischen TAPE und Vorband keine Pegelverluste zu haben.
Stummschaltung
Der Aufnahmeverstarker ist bei allen Funktionen, aufser RECORD,
stummgeschailtet. Dieses Steuersignal MUTING RA (Record Amp) ist
aktiv HIGH und gelangt von der Gerdtesteuerung iber Stecker A, Pin 8
an Transistor Q 107, der den Eingang des Aufnahmeverstarkers an 0 V
legt. Mit diesem Steuersignal wird auch bei der Aufnahme mit Betatigen
von AUTO SPACE die Musikliicke von ca. 4 sec Dauer geschaffen.
- Aussteuerungsan zeige
Das Ausgangssignal gelangt sowohl! bei Aufnahme wie auch bei Wieder-
gabe tiber den KopfthGrerverstarker IC 103 an den Anzeigeverstarker
Q 104. Um die verringerte Aussteuerbarkeit bei hohen Frequenzen zu
beriicksichtigen, wird eine Frequenzgangkorrektur vorgenommen (C 124).
Die Anhebung bei 10 kHz gegeniiber 400 Hz betraégt ca. 10 db. Mit
VR 102 wird die +3 db Marke eingestellt. Die Anzeige erfoigt mittels
zweier VU-Meter mit bedampften Ricklauf (C 126).
Autotape, Bandsortenwahl
Die neu auf den Markt kommenden Kassetten verfiigen uber eine Kenn-
zeichnung ihrer Bandsorte durch Aussparungen an der Gehausertickseite,
die von Kontaktfiihlern im. Gerat abgetastet werden. Wird die Taste
AUTOTAPE eingerastet, erfolgt mechanisch die Ruckstellung einer vor-
her betatigten Taste der zweifach Bandsortenwahl FeCr und Met, die
Kontaktfihler S§ 508 (FeCr) und S 509 (Cr) werden aktiviert. Diese
Schalter fiitilen die Rickseite der Kassette nach ihren Identitatsaus-
_ sparungen ab und steuern Uber die NOR-Verkniptung (IC 301) die
Bandsortenanzeige, die Entzerrung und die Vormagnetisierung. Dieses
Steuersignal ist aktiv HIGH. Schalter gedffnet = Erkennung der Aus-
sparung.
Ruck seite
'Back Side
ser
Autotape Switch Matrix
Cr
S509 jeomesen
