3.4 Schaltzüge verlegen

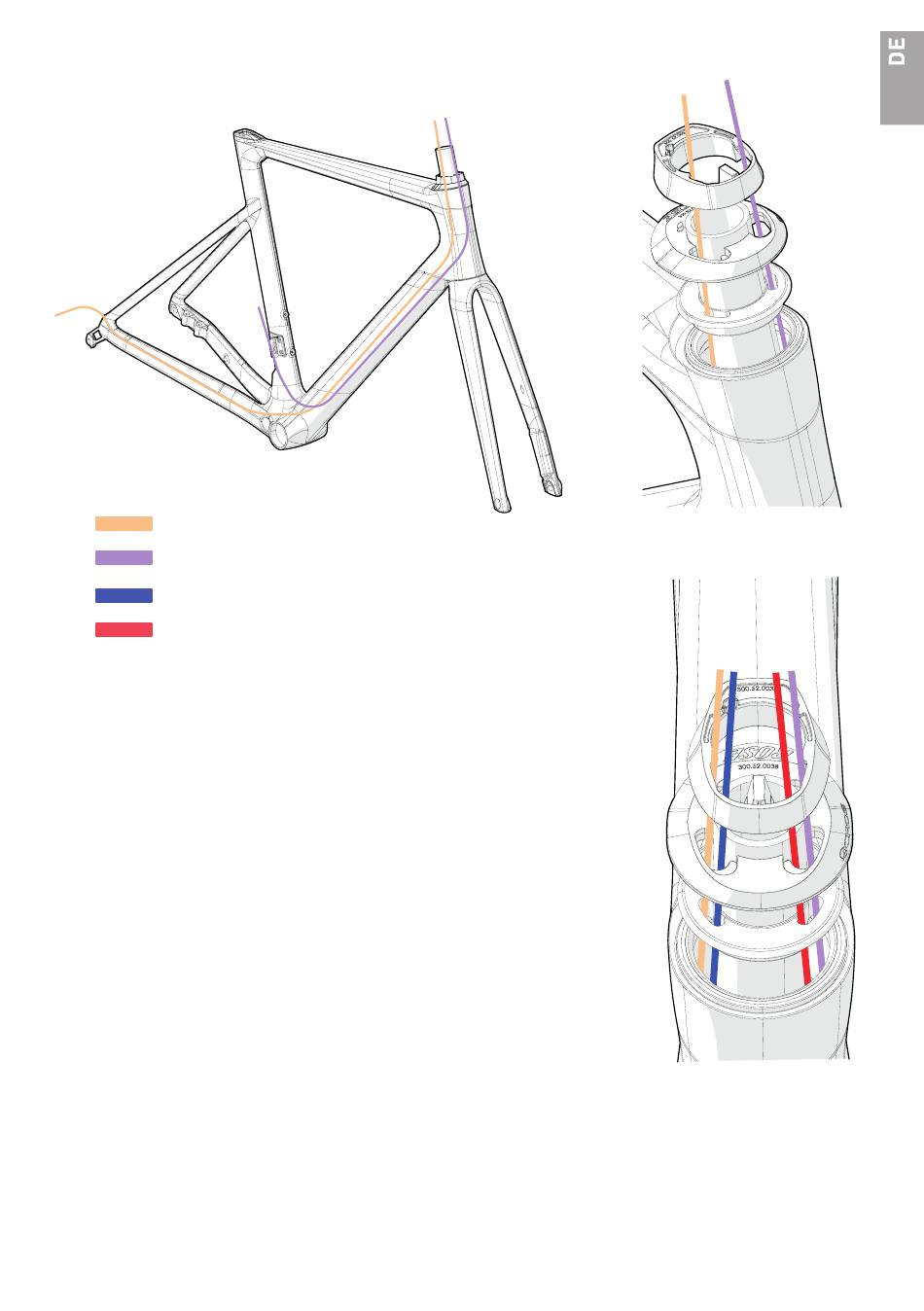

Leitung für Schaltwerk
Leitung für Umwerfer
Bremsleitung Hinterrad
Bremsleitung Vorderrad
Die Zughüllen einer mechanischen Schaltung können durch den Steuersatz
geführt und im Rahmen verlegt werden. Die Leitung des Umwerfers muss
dabei auf der Nichtantriebsseite und die Leitung des Schaltwerks auf der
Antriebsseite durch den Steuersatz geführt werden.
Beide Zughüllen können durch das mitgelieferte Schaumstoffrohr
geführt werden, um klappern während des Fahrens zu vermeiden. Das
Schaumstoffrohr kann vor der Verlegung der Zughüllen über das Steuerrohr
in den Rahmen geschoben werden. Eine zusätzliche Fixierung ist nicht nötig.
Achte darauf, die Zughülle des Schaltwerks oberhalb des Innenlagers durch
das Tretlagergehäuse zu führen.
Die Bremsleitungen müssen in Fahrtrichtung gesehen vor Zughüllen in den
Aussparungen der Steuersatzkappen liegen.
Beachte zum Kürzen, Montieren und Einstellen der Schaltung die Angaben
des Schaltungsherstellers.
11
