ROSE LOWRIDER LR-1 Bedienungsanleitung

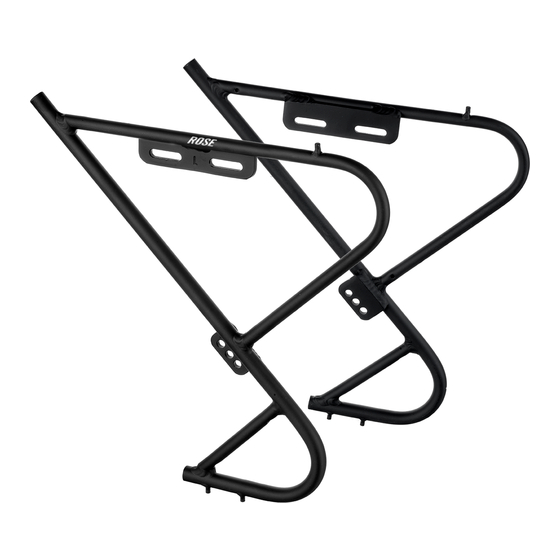

LOWRIDER LR-1
ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
www.rosebikes.de
Made in Taiwan
DE // BEDIENUNGSANLEITUNG LOWRIDER // BEST.-NR.: 184311
GEFAHR
Unfallgefahr durch Fehlmontage oder falsche Handhabung des Lowriders!
• Die Bedienungsanleitung des Gabelherstellers muss bezüglich Kompatibilität geprüft
werden. Die Festigkeit und Beschaffenheit der Gabel muss der Montage eines
Lowriders standhalten.
• Der Lowrider kann an Starrgabeln oder Federgabeln befestigt werden.
Bei der Montage an einer Federgabel muss diese über vier passende Gewindeösen
verfügen. Keine Montage mit Montageschellen an einer Federgabel!
• Die maximale Tragfähigkeit des Lowriders beträgt 7,5 kg pro Seite.
• Der Lowrider darf nicht modifiziert oder verändert werden.
• Das maximale Systemgewicht des Fahrrads darf nicht überschritten werden.
• Das Fahrverhalten des Fahrrads, insbesondere das Lenk- und Bremsverhalten kann
sich durch den beladenen Lowrider verändern.
• Weitere Ausstattung des Lowriders (Packtaschen etc.) muss nach Angaben des
jeweiligen Herstellers angebracht werden.
• Gepäck ist so anzubringen, dass die Sichtbarkeit des Lichts und der Reflektoren nicht
beeinträchtigt wird.
• Gepäck sollte gleichmäßig auf beiden Seiten des Lowriders verteilt werden.
• Bei Unklarheiten oder Fragen muss ein ausgebildeter Zweiradmechatroniker
hinzugezogen werden.
Allgemeines / Sicherheit
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Lowriders gelesen und
verstanden worden sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf.
Verkaufst oder verschenkst du deinen Lowrider, muss diese Bedienungsanleitung beigelegt
werden.
Montageoptionen
Der Lowrider kann mit den mitgelieferten U-Bügeln (1) oder - wenn vorhanden - an den
Gewindeösen der Gabel montiert werden.
Achtung: Keine Montage mit U-Bügeln an einer Carbon- oder Federgabel!
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.

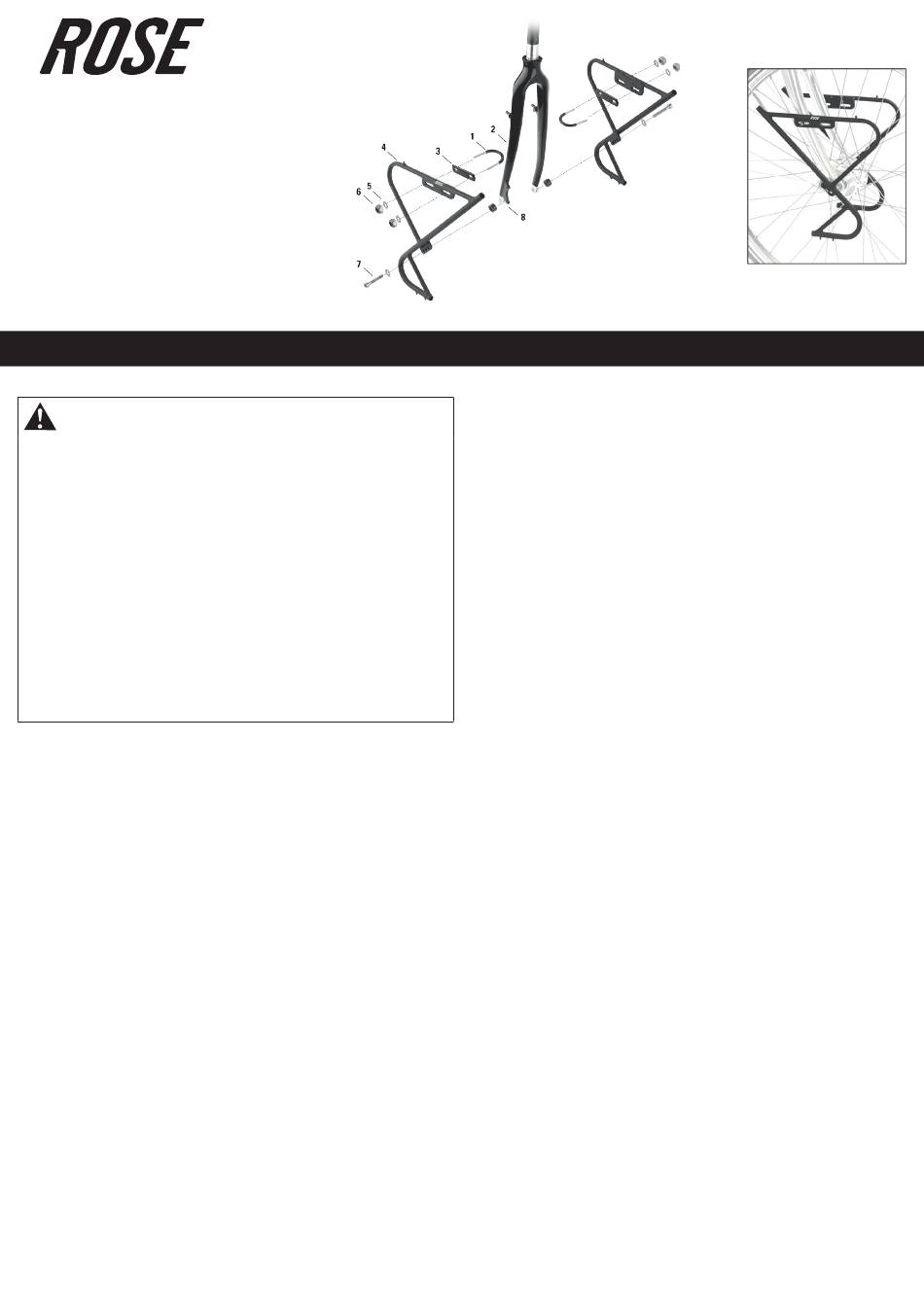

Montage
Die Grundträger (4) sind mit „L" und „R" gekennzeichnet. Der mit „L" gekennzeichnete
Grundträger muss auf der in Fahrtrichtung linken Seite, der mit „R" gekennzeichnete auf der
in Fahrtrichtung rechten Seite montiert werden.
1. Montage an einer Gabel ohne Gewindeösen:
a. U-Bügel (1) passend zum Gabelbein-Durchmesser (2) auswählen.
b. U-Bügel von der Innenseite an der Gabel anbringen und Gegenplatte (3) auf den
U-Bügel aufschieben.
c. Den zur Seite passenden Grundträger (4) an den U-Bügel (1) anbringen.
d. Unterlegscheiben (5) aufstecken, Muttern (6) auf den U-Bügel schrauben und den
Grundträger (4) parallel zum Vorderrad ausrichten. Das Oberrohr des Trägers sollte
waagerecht sein. Zur Fixierung Muttern (6) mit einem Drehmoment von 6 Nm anziehen.
2. Montage an einer Gabel mit Gewindeösen:
a. Die passenden Aufnahmeöffnungen durch Anhalten des seitenrichtigen Grundträgers
an den Gabel-Montagepunkten prüfen. Das Oberrohr des Trägers sollte waagerecht
sein.
b. Ggf. Haltestrebe des Schutzblechs von der entsprechenden Aufnahme am Ausfallende
entfernen.
c. Passende Schraube mit Unterlegscheibe in die obere Gewindeöse der Gabel
hineindrehen und nur leicht anziehen.
Achtung: Schraubenlänge beachten. Eine zu lange Schraube kann nicht vollständig
hineingedreht werden und die Gabel beschädigen.
d. Distanzstück an die Befestigungsöse (8) am Ausfallende anbringen, passende
Schraube mit Unterlegescheibe eindrehen und nur leicht anziehen.
Achtung: Schraubenlänge beachten. Die Schraube sollte auf der Innenseite der
Gewindeöse möglichst bündig abschließen.
e. Grundträger ausrichten und Schrauben mit einem Anzugsdrehmoment von 6 Nm
anziehen.
f. Die entferne Haltestrebe des Schutzblechs an eine passende Bohrung des
Grundträgers anbringen. Hierbei ist die Länge ggf. anzupassen.
Prüfungen vor jeder Fahrt
• Festen Sitz des Lowriders prüfen.
• Bei der Verwendung von Packtaschen sicherstellen, dass diese nicht das Vorderrad oder
das Schutzblech berühren. Kurvenfahrten im Stand durch Neigen des Fahrrads simulieren.
• Es dürfen keine losen Teile wie Spanngurte etc. vom Lowrider herabhängen.
• Vorhandenes Gepäck muss sicher am Lowrider befestigt sein.
Wartung / Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie
eine uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
• Anzugsdrehmoment der Befestigungsschrauben regelmäßig prüfen.
• Befestigungselemente regelmäßig auf Funktion und Verschleiß prüfen und ggf. tauschen.
• Lowrider regelmäßig reinigen und prüfen. Bei Rissen, Verformungen oder Veränderungen
der Oberfläche darf der Lowrider nicht mehr verwendet werden.
