BLCDP-6M12LT-2RFID-A-8XSG-PD

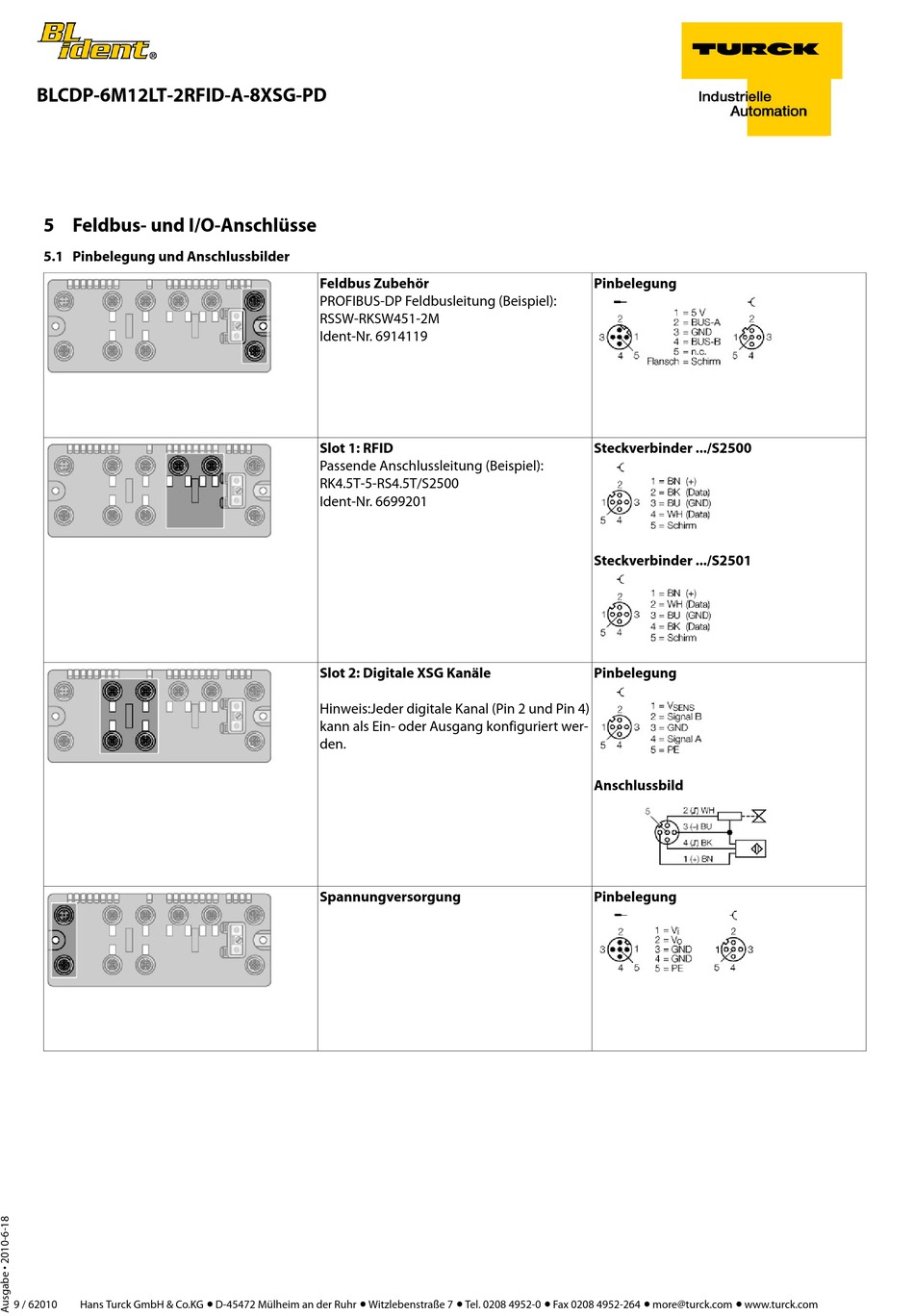

5 Feldbus- und I/O-Anschlüsse
5.1 Pinbelegung und Anschlussbilder
9 / 62010
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Feldbus Zubehör
PROFIBUS-DP Feldbusleitung (Beispiel):
RSSW-RKSW451-2M
Ident-Nr. 6914119
Slot 1: RFID
Passende Anschlussleitung (Beispiel):
RK4.5T-5-RS4.5T/S2500
Ident-Nr. 6699201
Slot 2: Digitale XSG Kanäle
Hinweis:Jeder digitale Kanal (Pin 2 und Pin 4)
kann als Ein- oder Ausgang konfiguriert wer-
den.
Spannungversorgung
Pinbelegung
Steckverbinder .../S2500
Steckverbinder .../S2501
Pinbelegung
Anschlussbild
Pinbelegung
