ABB AquaMaster Installationsanleitung Seite 24

...3 ELEKTRISCHE INSTALLATION

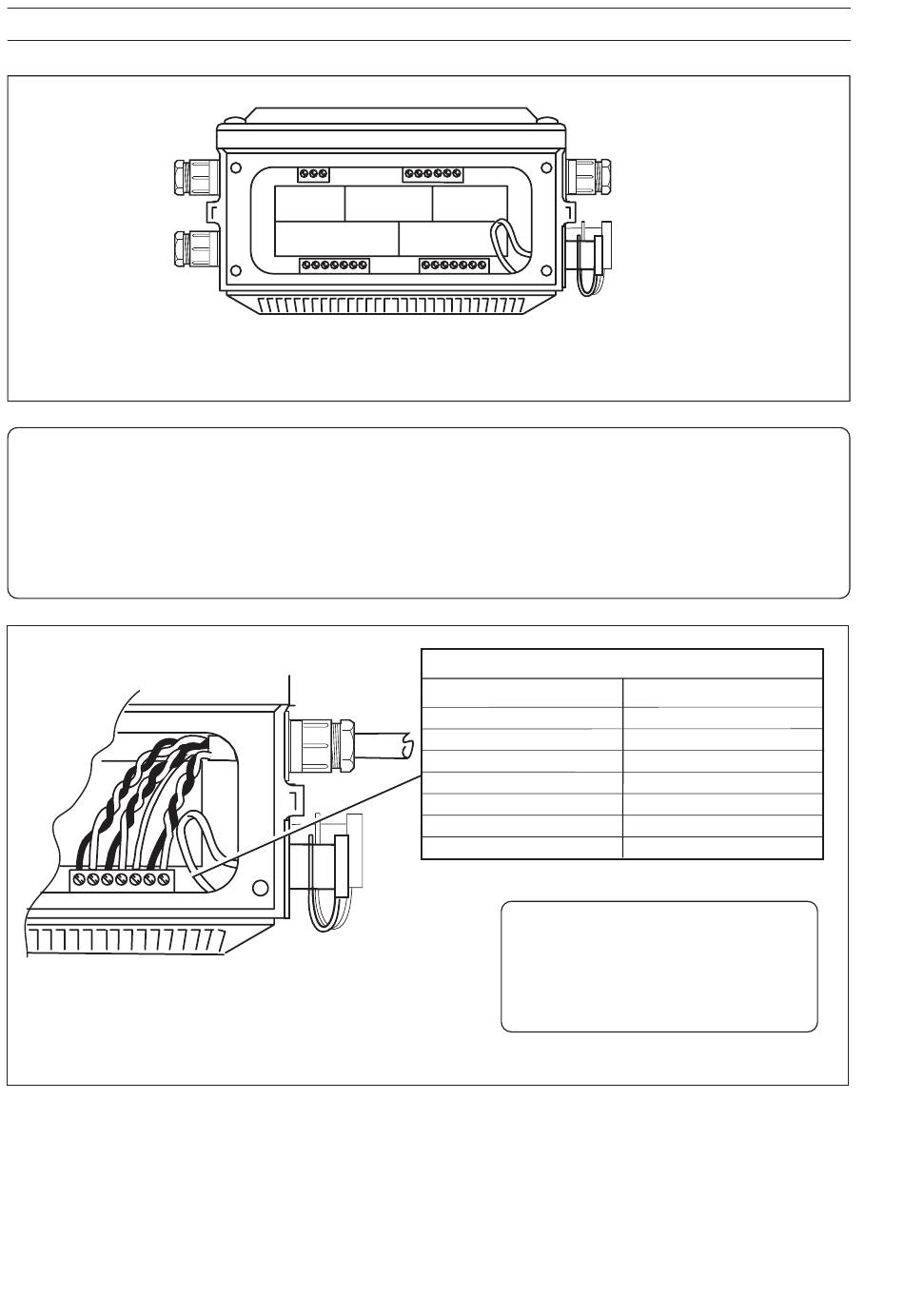

Abb. 3.13 Messumformeranschlüsse (Kabelverschraubungen/Isolierrohröffnung)
Vorsicht. (externe Ausführungen)
• Sämtliche Schutzhüllen und Schutzfolien sowie Füllmaterialien entfernen.
• Die drei Abschirmungsdrähte zusammendrehen und mit einer Kabelendhülse versehen.
• Die Verdrillung der Kabelpaare beibehalten.
• Die Anschlüsse nur wie in der Abbildung dargestellt vornehmen.
• Der Schutz vor Umwelteinflüssen muss jederzeit gewährleistet sein.
• Kabelführungen sind an den Enden abzudichten.
1 7
Abb. 3.14 Aufnehmerkabelanschlüsse (Kabeldurchführung/Schutzrohrverschraubung, externe Ausführung)
22
KABEL
ABB
1 Braun(BN)
2 Rot (RD)
3 Orange (OR)
4 Gelb (YL)
5 Isolierte Erdungskabel
6 Blau (BL)
7 Violett (VI)
Vorsicht. Bei Belden-8777-Kabeln
muß darauf geachtet werden, daß die
schwarzen Kabel nicht vertauscht und
dem zugehörigen
Kabelpaar richtig zugeordnet werden.
Belden 8777
1 Schwarz
2 Grün
3 Schwarz
4 Rot
5 Isolierte Erdungskabel
6 Schwarz
Weiß
verdrillten
